নির্বাহী সারাংশ (Executive Summary)
Power over Ethernet (PoE) হলো প্রতিটি এন্টারপ্রাইজ-গ্রেড ওয়্যারলেস ডেপ্লয়মেন্টের ভিত্তিগত অবকাঠামো স্তর। যেহেতু WiFi 6, WiFi 6E, এবং WiFi 7 অ্যাক্সেস পয়েন্টগুলো পাওয়ার বাজেটের উপর ক্রমবর্ধমান চাপ সৃষ্টি করছে - কিছু ক্ষেত্রে ডিভাইস প্রতি ৬০ ওয়াটেরও বেশি - তাই অপর্যাপ্ত PoE অবকাঠামোর পরিণতি এখন আগের চেয়ে অনেক বেশি গুরুতর। অ্যাক্সেস পয়েন্টের কার্যক্ষমতা হ্রাস পাওয়া, captive portal বিভ্রাট, ব্যাহত অ্যানালিটিক্স পাইপলাইন এবং অপ্রত্যাশিত ডাউনটাইম হলো দুর্বল PoE পরিকল্পনার সরাসরি লক্ষণ।
এই নির্দেশিকাটি আপনাকে সঠিক সিদ্ধান্ত নেওয়ার জন্য প্রযুক্তিগত কাঠামো প্রদান করে: কোন IEEE স্ট্যান্ডার্ডটি নির্ধারণ করতে হবে, কীভাবে সুইচের পাওয়ার বাজেট হিসাব করতে হবে, আপনার কোন ক্যাবল ব্যবহার করা উচিত এবং কমপ্লায়েন্সের জন্য কীভাবে VLAN সেগমেন্টেশনের পরিকল্পনা করবেন। এটি এই সিদ্ধান্তগুলোকে প্রকৃত ব্যবসায়িক ফলাফলের সাথেও সংযুক্ত করে - hospitality পরিবেশে অতিথিদের সন্তুষ্টি থেকে শুরু করে retail ডেপ্লয়মেন্টে ডুয়েল-টাইম (dwell-time) অ্যানালিটিক্স পর্যন্ত। আপনি ৫০ কক্ষের একটি হোটেল সংস্কারের কাজ করছেন বা ২,০০০ আসনের একটি কনফারেন্স সেন্টার তৈরি করছেন, এখানকার নীতিগুলো সম্পূর্ণভাবে প্রযোজ্য।
গভীর প্রযুক্তিগত বিশ্লেষণ (Technical Deep Dive)

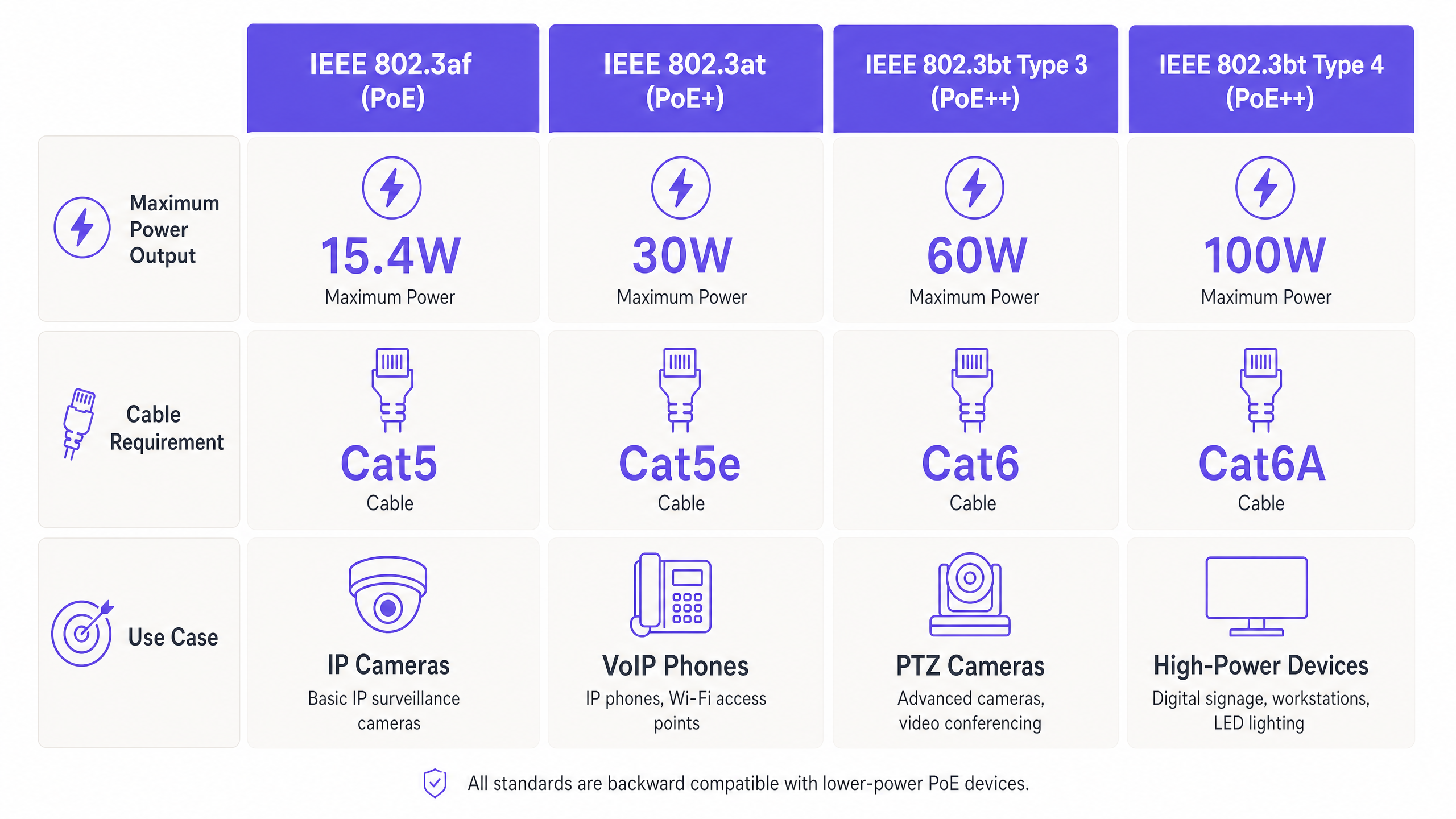

IEEE PoE স্ট্যান্ডার্ডের সংক্ষিপ্ত বিবরণ
IEEE 802.3 ওয়ার্কিং গ্রুপ চারটি প্রগতিশীল PoE স্ট্যান্ডার্ড সংজ্ঞায়িত করেছে, যার প্রতিটি স্ট্যান্ডার্ড ইথারনেট ক্যাবলিংয়ের মাধ্যমে সরবরাহকৃত সর্বোচ্চ শক্তি বাড়িয়ে দেয়। এই পার্থক্যগুলো বোঝা কেবল একটি তাত্ত্বিক অনুশীলন নয় - সংগ্রহের সময় ভুল স্ট্যান্ডার্ড নির্ধারণ করলে তা আপনার অবকাঠামোকে এমন একটি পারফরম্যান্সের সীমাবদ্ধতায় আটকে দেয় যা আপনার ভবিষ্যতের ওয়্যারলেস রোডম্যাপকে সংকুচিত করে।
| স্ট্যান্ডার্ড | সাধারণ নাম | সর্বোচ্চ PSE আউটপুট | সর্বোচ্চ PD প্রাপ্তি | ন্যূনতম ক্যাবলিং | ব্যবহৃত পেয়ার |
|---|---|---|---|---|---|
| IEEE 802.3af (2003) | PoE | ১৫.৪ ওয়াট | ১২.৯ ওয়াট | Cat 5 | ২ পেয়ার |
| IEEE 802.3at (2009) | PoE+ | ৩০ ওয়াট | ২৫.৫ ওয়াট | Cat 5e | ২ পেয়ার |
| IEEE 802.3bt Type 3 (2018) | PoE++ | ৬০ ওয়াট | ৫১ ওয়াট | Cat 6 | ৪ পেয়ার |
| IEEE 802.3bt Type 4 (2018) | PoE++ | ১০০ ওয়াট | ৭১.৩ ওয়াট | Cat 6A | ৪ পেয়ার |
PSE (পাওয়ার সোর্সিং ইকুইপমেন্ট - আপনার সুইচ) আউটপুট এবং PD (পাওয়ার্ড ডিভাইস - আপনার অ্যাক্সেস পয়েন্ট) এর মধ্যে পার্থক্য অত্যন্ত গুরুত্বপূর্ণ। ক্যাবলের রেজিস্ট্যান্সের কারণে ক্যাবলের দৈর্ঘ্য এবং কন্ডাক্টরের গেজের অনুপাতে শক্তির অপচয় হয়। ১০০ মিটারের একটি Cat 5e ক্যাবলের শেষে একটি ৩০-ওয়াটের PoE+ পোর্ট ডিভাইসে প্রায় ২৫.৫ ওয়াট শক্তি সরবরাহ করবে। উচ্চ-ঘনত্বের ডেপ্লয়মেন্টের জন্য যেখানে অ্যাক্সেস পয়েন্টগুলো তাদের পাওয়ার সীমার কাছাকাছি কাজ করে, সেখানে এই অপচয়ের মার্জিনটি প্রতিটি পোর্ট-ভিত্তিক গণনায় অন্তর্ভুক্ত করতে হবে।
LLDP এর মাধ্যমে পাওয়ার নেগোসিয়েশন
আধুনিক PoE সুইচ এবং অ্যাক্সেস পয়েন্টগুলি গতিশীলভাবে পাওয়ারের প্রয়োজনীয়তা নির্ধারণ করতে Link Layer Discovery Protocol (LLDP) - বিশেষভাবে LLDP-MED এক্সটেনশন - ব্যবহার করে। চালিত ডিভাইসটি তার সর্বোচ্চ এবং বর্তমান পাওয়ার খরচ বিজ্ঞাপন করে; সুইচটি সেই অনুযায়ী বরাদ্দ করে। এটি সুইচের বাজেট অতিরিক্ত বরাদ্দ করা প্রতিরোধ করে এবং ডিভাইসগুলিকে অতিরিক্ত ভোল্টেজ থেকে রক্ষা করে। আপনার সুইচের ফার্মওয়্যার যাতে LLDP-MED পাওয়ার আলোচনা সমর্থন করে তা নিশ্চিত করুন, বিশেষ করে মিশ্র-ভেন্ডর পরিবেশে, কারণ থার্ড-পার্টি AP-গুলি Cisco-এর CDP-এর মতো মালিকানাধীন প্রোটোকল ব্যবহার করতে সক্ষম নাও হতে পারে।
WiFi 6, 6E এবং 7 পাওয়ারের প্রয়োজনীয়তা
প্রতিটি পরবর্তী WiFi প্রজন্মের সাথে, আধুনিক এন্টারপ্রাইজ-গ্রেডের অ্যাক্সেস পয়েন্টগুলির পাওয়ারের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে বৃদ্ধি পেয়েছে। একটি সাধারণ WiFi 5 (802.11ac) AP 12-18 ওয়াট খরচ করে, যা স্বাচ্ছন্দ্যে 802.3af সীমার মধ্যে থাকে। একটি 2.5GbE আপলিঙ্ক সহ একটি ট্রাই-ব্যান্ড WiFi 6 (802.11ax) AP সাধারণত 20-30 ওয়াট ব্যবহার করে, যার জন্য PoE+ প্রয়োজন। 6 GHz ব্যান্ড সমর্থনকারী WiFi 6E AP-গুলির সাধারণত 30-40 ওয়াট প্রয়োজন হয়, যা 802.3bt Type 3 এর সীমানায় পড়ে। এবং মাল্টি-লিঙ্ক অপারেশন এবং 320 MHz চ্যানেল সমর্থন সহ উদীয়মান WiFi 7 (802.11be) AP-গুলি ইতিমধ্যেই ভেন্ডর ডেটাশিটে 40-60 ওয়াটের প্রয়োজন হিসাবে তালিকাভুক্ত করা হয়েছে। আজই 802.3bt-সক্ষম সুইচগুলি নির্দিষ্ট করা একটি দূরদর্শী বিনিয়োগ, বিলাসিতা নয়।
পাওয়ার বাজেট গণনা
সবচেয়ে সাধারণ এবং সবচেয়ে ব্যয়বহুল PoE স্থাপনার ভুল হলো প্রকৃত ডিভাইস ব্যবহারের বিপরীতে সুইচের মোট পাওয়ার বাজেট গণনা করতে ব্যর্থ হওয়া। একটি 48-পোর্ট PoE+ সুইচ প্রতি পোর্টে 30 ওয়াট দাবি করতে পারে, তবে এর মোট পাওয়ার বাজেট - যা এর অভ্যন্তরীণ পাওয়ার সাপ্লাই সমস্ত PoE পোর্টে একসাথে সরবরাহ করতে পারে - মডেলের উপর নির্ভর করে সাধারণত 370-740 ওয়াট হয়। প্রতিটি 25 ওয়াট ব্যবহার করে এমন 30টি AP স্থাপন করতে 750 ওয়াট প্রয়োজন; একটি 740-ওয়াট বাজেটের সুইচ সম্পূর্ণ লোডের অধীনে পোর্টগুলি বন্ধ করা শুরু করবে।
সঠিক গণনাটি হলো:
প্রয়োজনীয় বাজেট = (AP-এর সংখ্যা × প্রতি AP-তে সর্বোচ্চ পাওয়ার খরচ) × ১.২৫ ওভারহেড ফ্যাক্টর
এই ২৫% ওভারহেড পাওয়ার সাপ্লাইয়ের দক্ষতার ক্ষতি, উচ্চ পরিবেষ্টিত তাপমাত্রায় থার্মাল ডিরেটিং এবং ভবিষ্যতের ডিভাইস যুক্ত করার জায়গার জন্য বিবেচনা করা হয়। সর্বদা এই সংখ্যাটি সুইচের ভেন্ডরের প্রকাশিত PoE বাজেট স্পেসিফিকেশনের বিপরীতে যাচাই করুন, প্রতি-পোর্টের সর্বোচ্চ সীমার সাথে নয়।

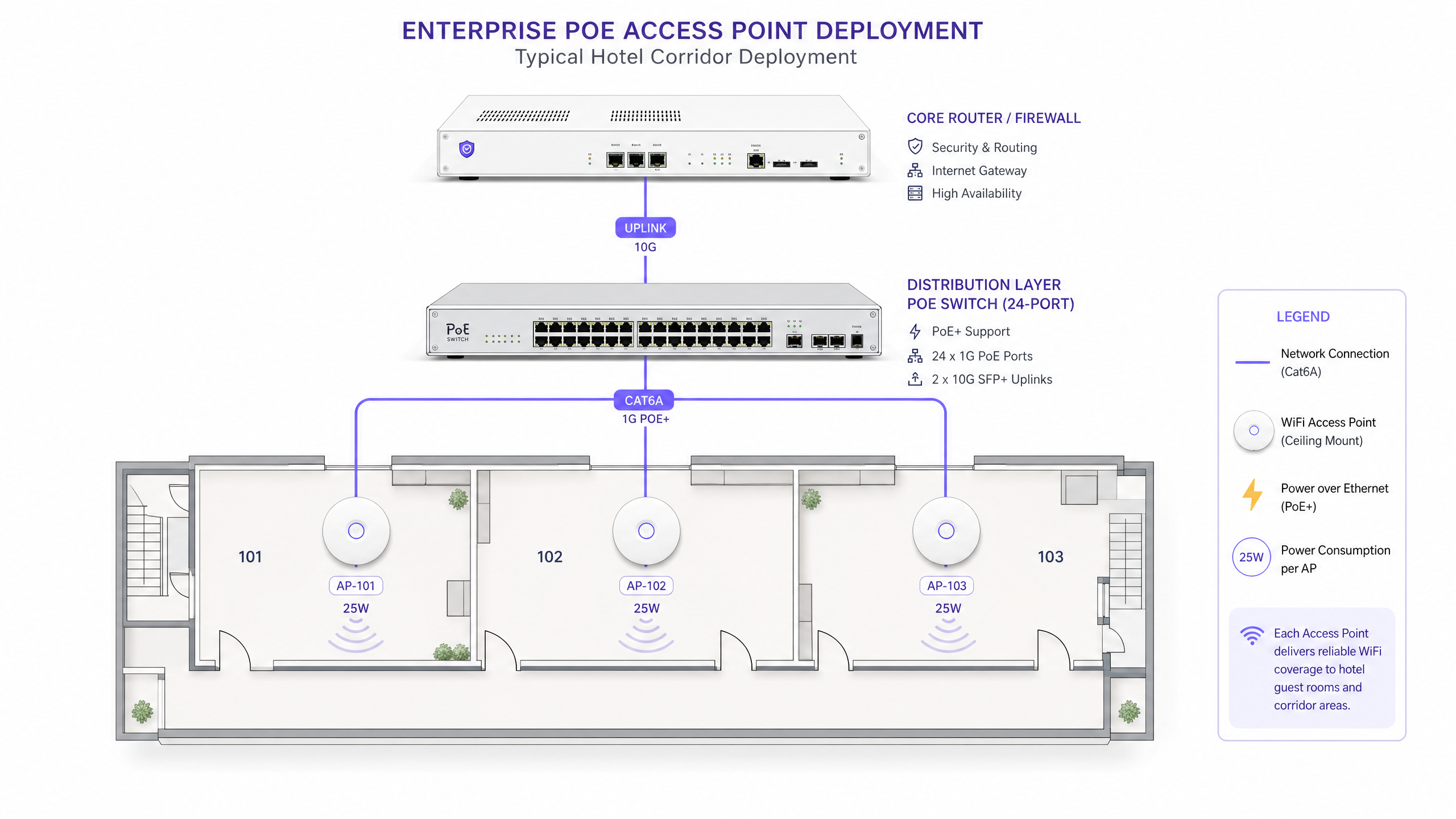

PoE অ্যাক্সেস পয়েন্টের জন্য ক্যাবলিং আর্কিটেকচার
ক্যাবল নির্বাচন একটি থার্মাল এবং ইলেকট্রিক্যাল ইঞ্জিনিয়ারিংয়ের বিষয়, এটি কেবল ডেটা থ্রুপুটের বিষয় নয়। IEEE 802.3bt স্ট্যান্ডার্ড ন্যূনতম কন্ডাক্টর স্পেসিফিকেশন বাধ্যতামূলক করে কারণ উচ্চতর ওয়াটেজ ক্যাবলের মধ্যে আনুপাতিকভাবে বেশি তাপ উৎপন্ন করে। সিলিংয়ের ফাঁকা জায়গা বা কন্ডুইটের মধ্য দিয়ে যাওয়া বান্ডিল করা ক্যাবলগুলির জন্য, সঞ্চিত থার্মাল লোড পরিবেষ্টিত তাপমাত্রা বাড়িয়ে তোলে, যা পাওয়ার সরবরাহের দক্ষতা এবং ডেটা ইন্টিগ্রিটি উভয়কেই হ্রাস করে।PoE স্ট্যান্ডার্ড অনুযায়ী সুপারিশকৃত ক্যাবলিং স্পেসিফিকেশনগুলো নিম্নরূপ। 802.3af ডেপ্লয়মেন্টের জন্য Cat 5e হলো সর্বনিম্ন কার্যকর বিকল্প, তবে পরিকল্পিত আপগ্রেড পাথসহ যেকোনো ইনস্টলেশনের জন্য Cat 6 সুপারিশ করা হয়। 802.3at (PoE+) ডেপ্লয়মেন্টের জন্য Cat 6 কে বেসলাইন হিসেবে বিবেচনা করা উচিত, যেখানে ক্যাবল রান ৬০ মিটার অতিক্রম করে বা হাই-ডেনসিটি ট্রের মধ্যে থাকে সেখানে Cat 6A দৃঢ়ভাবে সুপারিশ করা হয়। ৬০ ওয়াট বা তার বেশি ক্ষমতাসম্পন্ন 802.3bt ডেপ্লয়মেন্টের জন্য Cat 6A বাধ্যতামূলক। ANSI/TIA-568-B2-1 স্ট্যান্ডার্ড অনুযায়ী PoE অ্যাপ্লিকেশনের জন্য AWG24 কন্ডাক্টর সর্বনিম্ন প্রয়োজনীয়তা; Cat 6A-তে থাকা AWG23 কন্ডাক্টর উল্লেখযোগ্যভাবে কম রেজিস্ট্যান্স এবং উন্নত তাপ নির্গমন প্রদান করে।
স্টেডিয়াম এবং বড় কনফারেন্স সেন্টারের মতো ভেন্যুগুলোর জন্য - যেখানে IDF ক্যাবিনেট থেকে সিটের নিচে বা সিলিংয়ে মাউন্ট করা AP পর্যন্ত ক্যাবল রান ১০০ মিটারের সীমার কাছাকাছি পৌঁছাতে পারে - সেখানে Cat 6A একমাত্র যুক্তিযুক্ত স্পেসিফিকেশন। পুনরায় ক্যাবল টানার লেবার খরচের তুলনায় প্রতি মিটার ক্যাবলের বর্ধিত উপাদান খরচ খুবই সামান্য।
VLAN Segmentation এবং নেটওয়ার্ক আর্কিটেকচার
প্রতিটি এন্টারপ্রাইজ-গ্রেড PoE অ্যাক্সেস পয়েন্ট ডেপ্লয়মেন্টে অবশ্যই VLAN-ভিত্তিক নেটওয়ার্ক সেগমেন্টেশন ইমপ্লিমেন্ট করতে হবে। সর্বনিম্ন কার্যকর আর্কিটেকচারটি তিনটি ট্রাফিক ডোমেইনকে আলাদা করে: ম্যানেজমেন্ট (সুইচ এবং AP ম্যানেজমেন্ট ইন্টারফেস, যা শুধুমাত্র NOC VLAN থেকে অ্যাক্সেসযোগ্য), কর্পোরেট (অথেন্টিকেটেড স্টাফ ডিভাইস, যা 802.1X এর মাধ্যমে কর্পোরেট ডিরেক্টরির সাথে সংযুক্ত), এবং গেস্ট (অথেন্টিকেশনহীন বা Captive Portal-অথেন্টিকেটেড ভিজিটর ট্রাফিক, যা সমস্ত অভ্যন্তরীণ রিসোর্স থেকে বিচ্ছিন্ন)।
Purple-এর Guest WiFi প্ল্যাটফর্মটি এই আর্কিটেকচারের মধ্যে নেটিভভাবে কাজ করে। গেস্ট SSID একটি ডেডিকেটেড VLAN-এ ম্যাপ করে, Captive Portal অথেন্টিকেশন এবং ডেটা ক্যাপচারের জন্য ট্রাফিককে Purple-এর ক্লাউড ইনফ্রাস্ট্রাকচারে রাউট করা হয়, এবং প্ল্যাটফর্মের WiFi Analytics ইঞ্জিন সম্পূর্ণভাবে গেস্ট ট্রাফিক ডোমেইনের মধ্যে ডোয়েল টাইম, রিপিট ভিজিট রেট এবং ডেমোগ্রাফিক ডেটা প্রসেস করে। এই সেগমেন্টেশনটি ঐচ্ছিক নয় - কার্ড পেমেন্ট প্রসেস করে এমন যেকোনো ভেন্যুর জন্য PCI-DSS 4.0-এর অধীনে এটি একটি আবশ্যিক প্রয়োজনীয়তা, এবং গেস্ট ডেটা সংগ্রহের জন্য GDPR কমপ্লায়েন্স প্রদর্শনের ক্ষেত্রে এটি অত্যন্ত মৌলিক।
healthcare পরিবেশের জন্য এই সেগমেন্টেশন মডেলটি আরও প্রসারিত হয়: IoT মেডিকেল ডিভাইস, নার্স কল সিস্টেম এবং পেশেন্ট WiFi-এর প্রতিটির জন্য আলাদা VLAN থাকতে হবে এবং সেগুলোর মধ্যে সুনির্দিষ্ট ফায়ারওয়াল পলিসি থাকতে হবে। ফিজিক্যাল লেয়ারে অননুমোদিত ডিভাইস সংযোগ রোধ করতে হেলথকেয়ার ডেপ্লয়মেন্টে PoE সুইচের 802.1X পোর্ট-ভিত্তিক অথেন্টিকেশন সাপোর্ট করা উচিত।
আপনার নির্দিষ্ট সেটআপ নিয়ে কোনো প্রশ্ন আছে?
আমাদের টিম ৮০,০০০ ভেন্যুতে ভেন্যু অপারেটর, IT ম্যানেজার এবং নেটওয়ার্ক ইঞ্জিনিয়ারদের সাথে কাজ করে। একটি ২০ মিনিটের কল বুক করুন এবং আপনার মতো অন্যরা কীভাবে এর সমাধান করেছেন তা আমরা আপনাকে দেখাব।
ইমপ্লিমেন্টেশন গাইড
ফেজ ১: সাইট সার্ভে এবং প্রয়োজনীয়তা সংগ্রহ
কোনো ক্রয়ের সিদ্ধান্ত নেওয়ার আগে, চারটি মাত্রা কভার করে একটি সুসংগঠিত সাইট সার্ভে পরিচালনা করুন। প্রথমত, প্রতিটি পরিকল্পিত AP লোকেশনকে তার নিকটতম IDF বা MDF-এর সাথে ম্যাপ করুন, প্রকৃত কেবল রাউটিং দূরত্ব হিসাব করুন - যার মধ্যে কন্ডুইট এবং সিলিং ভয়েডের মধ্য দিয়ে যাওয়া রানগুলোও অন্তর্ভুক্ত - সোজা লাইনের দূরত্বের পরিবর্তে। দ্বিতীয়ত, বিদ্যমান কেবল প্ল্যান্টটি অডিট করুন: কেবল ক্যাটাগরি, ইনস্টলেশনের তারিখ এবং যেকোনো পরিচিত ত্রুটির ইতিহাস নিশ্চিত করুন। তৃতীয়ত, বিদ্যমান সুইচের তালিকা তৈরি করুন: PoE সক্ষমতা, প্রতি-পোর্ট ওয়াটেজ এবং মোট পাওয়ার বাজেট রেকর্ড করুন। চতুর্থত, মূল্যায়নাধীন AP মডেলগুলো নথিভুক্ত করুন এবং ভেন্ডর ডেটাশিট থেকে সম্পূর্ণ রেডিও লোডের অধীনে তাদের সর্বোচ্চ পাওয়ার ড্র বের করুন, "সাধারণ" পরিসংখ্যানগুলো নয়।
transport হাব এবং বৃহৎ পাবলিক-সেক্টর এস্টেটের জন্য, এই সার্ভে ধাপে একটি RF প্রচারের অধ্যয়নও অন্তর্ভুক্ত করা উচিত যাতে AP ঘনত্বের প্রয়োজনীয়তা নির্ধারণ করা যায়, যা সরাসরি মোট PoE পোর্ট সংখ্যা এবং সুইচের স্পেসিফিকেশনকে চালিত করে।
ফেজ ২: সুইচ এবং ইনফ্রাস্ট্রাকচার স্পেসিফিকেশন
সার্ভে ডেটা হাতে রেখে, উপরে উল্লিখিত বাজেট গণনা পদ্ধতি ব্যবহার করে আপনার PoE সুইচগুলো নির্দিষ্ট করুন। বহু-তলা বা বহু-বিল্ডিং স্থাপনার জন্য, স্ট্যান্ডার্ড আর্কিটেকচার প্রতিটি IDF ক্যাবিনেটে একটি PoE ডিস্ট্রিবিউশন সুইচ স্থাপন করে, যা 10GbE বা 25GbE ফাইবার আপলিংকের মাধ্যমে MDF-এর কোর সুইচের সাথে সংযুক্ত থাকে। এটি PoE কেবল রান ছোট রাখে, পাওয়ার লস এবং থার্মাল লোড কমায়, পাশাপাশি কোর থেকে ম্যানেজমেন্টকে সেন্ট্রালাইজ করে।
হাসপাতাল, বিমানবন্দর বা বৃহৎ hospitality ভেন্যুগুলোর মতো জটিল পরিবেশগুলোতে রিডানডেন্সির জন্য, ডুয়াল রিডানডেন্ট পাওয়ার সাপ্লাই সহ সুইচগুলো নির্দিষ্ট করুন। একটি ৪৮-পোর্ট PoE সুইচে একটি একক PSU ব্যর্থতা একই সাথে একটি সম্পূর্ণ তলার অ্যাক্সেস পয়েন্ট ডাউন করে দিতে পারে।
ফেজ ৩: কেবল ইনস্টলেশন
ANSI/TIA-568-C.2 স্ট্যান্ডার্ড অনুযায়ী ক্যাবলিং ইনস্টল করুন। মূল প্রয়োজনীয়তাগুলোর মধ্যে রয়েছে সর্বনিম্ন বেন্ড ব্যাসার্ধ বজায় রাখা (Cat 6A-এর জন্য কেবল ব্যাসের চার গুণ), হাই-ভোল্টেজ বৈদ্যুতিক কন্ডুইটের সংলগ্ন কেবল রুট এড়ানো (কমপক্ষে ৩০০ মিমি দূরত্ব বজায় রাখা) এবং পর্যাপ্ত বায়ুপ্রবাহ এবং তাপ অপসারণের জন্য ট্রে ভর্তি ৫০% সক্ষমতার নিচে রাখা। সুইচ ইনস্টল করার আগে একটি কেবল সার্টিফিকেশন টেস্টার দিয়ে TIA-568-C.2 চ্যানেল সীমার বিপরীতে প্রতিটি রান পরীক্ষা করুন - এই পর্যায়ে একটি ত্রুটি খুঁজে পেতে কয়েক মিনিট সময় লাগে; কিন্তু AP মাউন্ট করার পর তা খুঁজে পেতে কয়েক ঘণ্টা সময় লেগে যায়।
ফেজ ৪: সুইচ কনফিগারেশন
আপনার PoE সুইচগুলোতে নিম্নলিখিত বেসলাইন সেটিংস কনফিগার করুন। বিশ্বব্যাপী এবং সমস্ত অ্যাক্সেস পোর্টে LLDP সক্ষম করুন। PoE অগ্রাধিকার লেভেল সেট করুন: প্রাথমিক কভারেজ এরিয়া পরিবেশনকারী AP গুলোকে "critical" অগ্রাধিকার দিন, সেকেন্ডারি কভারেজ AP গুলোকে "high" এবং অ-গুরুত্বপূর্ণ ডিভাইস যেমন IoT সেন্সরগুলোকে "low" অগ্রাধিকার দিন। প্রতিটি AP-এর সর্বোচ্চ ড্র এবং ১০% নিরাপত্তা মার্জিন মিলিয়ে প্রতি-পোর্ট পাওয়ার সীমা নির্ধারণ করুন - এটি একটি একক ত্রুটিপূর্ণ AP-কে বাজেটের একটি অসঙ্গত অংশ গ্রাস করা থেকে বিরত রাখে। PoE পাওয়ার থ্রেশহোল্ড অ্যালার্টের জন্য SNMP ট্র্যাপ সক্ষম করুন, এবং মোট সুইচ বাজেট ব্যবহার ৮০%-এ পৌঁছালে অ্যালার্ট দেওয়ার জন্য আপনার NMS কনফিগার করুন।802.1X পোর্ট সিকিউরিটির জন্য, সুইচে এমনভাবে কনফিগার করুন যাতে অপ্রমাণিত ডিভাইসগুলোকে সম্পূর্ণরূপে ব্লক না করে একটি রেস্ট্রিক্টেড VLAN -এ রাখা হয় - এটি সিকিউরিটি বজায় রাখার পাশাপাশি ট্রাবলশুটিংকে সহজ করে।
ফেজ ৫: অ্যাক্সেস পয়েন্ট ডেপ্লয়মেন্ট এবং ভ্যালিডেশন
RF সার্ভে প্ল্যান অনুযায়ী AP-গুলো ইনস্টল করুন। ফিজিক্যাল ইনস্টলেশনের পর, সুইচের CLI থেকে PoE ডেলিভারি ভ্যালিডেট করুন: প্রতিটি পোর্টের জন্য নেগোশিয়েটেড পাওয়ার ক্লাস, প্রকৃত পাওয়ার ড্র এবং LLDP পাওয়ার অ্যাডভার্টাইজমেন্ট কনফার্ম করুন। ভেন্ডরের ডেটাশিট ম্যাক্সিমামের সাথে প্রকৃত পাওয়ার ড্র তুলনা করুন - একটি বড় অমিল থাকলে তা ক্যাবল ফল্ট, পাওয়ার বাজেট সীমাবদ্ধতা বা কোনো ফার্মওয়্যার ইস্যুর ইঙ্গিত দিতে পারে যার কারণে AP-টি একটি ডিগ্রেডেড পাওয়ার মোডে কাজ করছে।
Purple-এর Guest WiFi-এর মতো প্ল্যাটফর্মের জন্য, একটি গেস্ট ডিভাইস থেকে এন্ড-টু-এন্ড Captive Portal জার্নি ভ্যালিডেট করুন: ইনস্টলেশন সাইন অফ করার আগে SSID ভিজিবিলিটি, পোর্টাল রিডাইরেক্ট, অথেনটিকেশন এবং ডেটা ক্যাপচার কনফার্ম করুন। একটি PoE সংক্রান্ত পাওয়ার ডাউনগ্রেড যা 5GHz রেডিওকে নিষ্ক্রিয় করে দেয় তা সুইচের CLI-তে তাৎক্ষণিকভাবে দৃশ্যমান হবে না, তবে এটি Purple-এর অ্যানালিটিক্সে সেই AP-তে কানেক্টেড ডিভাইসের সংখ্যা হঠাত্ কমে যাওয়ার মাধ্যমে প্রকাশ পাবে।
সেরা অনুশীলনসমূহ (Best Practices)
নিচের ভেন্ডর-নিরপেক্ষ সেরা অনুশীলনগুলো IEEE স্ট্যান্ডার্ড, ANSI/TIA ক্যাবলিং স্পেসিফিকেশন এবং এন্টারপ্রাইজ ডেপ্লয়মেন্টের বাস্তব অভিজ্ঞতা থেকে নেওয়া হয়েছে।
নতুন ইনস্টলেশনের জন্য সবসময় Cat 6A নির্ধারণ করুন। এমনকি আপনার বর্তমান AP মডেলগুলোর জন্য শুধুমাত্র PoE+ প্রয়োজন হলেও, Cat 6-এর তুলনায় Cat 6A-এর প্রতি মিটারে বর্ধিত খরচ সাধারণত মাত্র ১৫ - ২০%। ভবিষ্যতে WiFi 7 AP সাপোর্ট করার জন্য পুনরায় ক্যাবল টানার খরচ অনেক গুণ বেশি। যেকোনো ইনস্টলেশন যা পাঁচ বছর বা তার বেশি সময় ধরে ব্যবহার করার পরিকল্পনা করা হয়েছে, সেটির জন্য Cat 6A হলো সঠিক স্পেসিফিকেশন।
কখনোই শুধুমাত্র প্রতি-পোর্ট ওয়াটেজ হিসেবের ওপর নির্ভর করবেন না। সবসময় সুইচের মোট PoE পাওয়ার বাজেট ভেরিফাই করুন এবং এগ্রিগেট ড্র ক্যালকুলেট করুন। এন্টারপ্রাইজ ডেপ্লয়মেন্টে ইনস্টলেশন-পরবর্তী PoE ব্যর্থতার এটিই সবচেয়ে সাধারণ একক কারণ।
স্ট্যান্ডার্ড অপারেটিং প্রসিডিউর হিসেবে PoE পাওয়ার মনিটরিং ইমপ্লিমেন্ট করুন। প্রতি-পোর্ট এবং মোট PoE ইউটিলাইজেশনের SNMP-ভিত্তিক মনিটরিং আপনার স্ট্যান্ডার্ড NMS কনফিগারেশনের অংশ হওয়া উচিত। সময়ের সাথে সাথে এই ডেটার ট্রেন্ড পর্যবেক্ষণ করলে কোনো বিভ্রাট ঘটার আগেই ধীরে ধীরে ক্ষয়প্রাপ্ত হতে থাকা পাওয়ার সাপ্লাইগুলো শনাক্ত করা যায়।
২০ - ৩০% পাওয়ার বাজেট হেডরুম বজায় রাখুন। এটি কোনো অপচয়কারী ওভার-প্রোভিশনিং নয় - এটি PSU এফিসিয়েন্সি লস, থার্মাল ডিরেটিং এবং ভবিষ্যতে নতুন ডিভাইস যুক্ত করার বিষয়টি বিবেচনা করে রাখা হয়। কোনো সুইচ যদি তার PoE বাজেটের ৯৫% ক্ষমতায় চলে, তবে সেটি যেকোনো সময় রক্ষণাবেক্ষণের জটিলতা তৈরি করতে পারে।
আপনার VLAN এবং QoS স্ট্র্যাটেজিতে গুরুত্ব অনুযায়ী PoE-চালিত ডিভাইসগুলোকে আলাদা করুন। প্রাইমারী গেস্ট WiFi প্রদানকারী অ্যাক্সেস পয়েন্টগুলোর ক্ষেত্রে IoT সেন্সর বা ডিজিটাল সাইনেজের চেয়ে বেশি PoE প্রায়োরিটি দেওয়া উচিত। যখন সুইচের লোড কমাতে হবে, তখন আপনি নিশ্চয়ই চাইবেন যেন এটি স্বয়ংক্রিয়ভাবে সঠিক সিদ্ধান্ত নেয়।ওয়্যারলেস আর্কিটেকচার পছন্দগুলো কীভাবে ভেন্যুর আকারের সাথে সম্পর্কিত তা আরও বিশদভাবে জানতে, আমাদের গাইড Mesh Networks vs Access Points: Which Is Better for Large Venues? দেখুন, যা PoE ওয়্যার্ড AP ডেপ্লয়মেন্ট এবং মেশ টপোলজির মধ্যকার তুলনামূলক সুবিধা ও অসুবিধাগুলো বিস্তারিতভাবে তুলে ধরে।
Troubleshooting and Risk Mitigation
Access Point Operating in Degraded Mode
লক্ষণ: AP অনলাইন আছে, কিন্তু নির্দিষ্ট ফিচারগুলো - যেমন USB পোর্ট, সেকেন্ডারি রেডিও বা মাল্টি-গিগাবিট আপলিঙ্ক - উপলব্ধ নেই। মূল কারণ: অপর্যাপ্ত PoE পাওয়ার। AP তার ন্যূনতম অপারেশনাল প্রয়োজনের চেয়ে কম ওয়াট পাচ্ছে এবং সচল থাকার জন্য অপ্রয়োজনীয় ফিচারগুলো নিষ্ক্রিয় করে দিয়েছে। রোগনির্ণয়: নেগোশিয়েটেড পাওয়ার ক্লাস এবং প্রকৃত পাওয়ার ড্র নিশ্চিত করতে সুইচের CLI চেক করুন; ভেন্ডরের ডাটাশীটের সাথে এটি তুলনা করুন। ক্যাবলের দৈর্ঘ্য পরীক্ষা করুন এবং একটি টেস্টার দিয়ে ক্যাবলটি সার্টিফাই করুন। সমাধান: সুইচের অবশিষ্ট পাওয়ার বাজেট যাচাই করুন, প্রয়োজন হলে ক্যাবলিং আপগ্রেড করুন, অথবা AP-কে উচ্চতর PoE স্ট্যান্ডার্ড সমর্থনকারী একটি সুইচ পোর্টে স্থানান্তর করুন।
Switch Ports Shutting Down Under Load
লক্ষণ: AP পোর্টগুলো মাঝে মাঝে পাওয়ার হারায়, বিশেষ করে পিক আওয়ারের সময় যখন সমস্ত রেডিওর ওপর সম্পূর্ণ লোড থাকে। মূল কারণ: সুইচের মোট PoE পাওয়ার বাজেট অতিক্রম করে গেছে। রোগনির্ণয়: SNMP বা CLI-এর মাধ্যমে সুইচের মোট PoE ব্যবহার পরীক্ষা করুন; সুইচের রেট করা পাওয়ার বাজেটের সাথে তুলনা করুন। সমাধান: একাধিক সুইচের মধ্যে AP-গুলো পুনরায় বণ্টন করুন, একটি দ্বিতীয় সুইচ যোগ করুন, অথবা একটি উচ্চ-বাজেটের সুইচ মডেল দিয়ে পরিবর্তন করুন। অন্তর্বর্তীকালীন সময়ে, কম-অগ্রাধিকারযুক্ত ডিভাইসগুলোতে প্রতি-পোর্ট পাওয়ার লিমিট হ্রাস করুন।
Intermittent Connectivity on Long Runs
লক্ষণ: ৯০ - ১০০ মিটারের কাছাকাছি দৈর্ঘ্যের ক্যাবল যুক্ত AP-গুলোতে মাঝে মাঝে কানেক্টিভিটি সমস্যা বা থ্রুপুট হ্রাস লক্ষ্য করা যায়। মূল কারণ: দীর্ঘ ক্যাবলে ভোল্টেজ ড্রপ এবং তাপ-জনিত রেজিস্ট্যান্স বৃদ্ধি। সিলিংয়ের ফাঁকা জায়গার অতিরিক্ত পারিপার্শ্বিক তাপমাত্রা সমস্যাটিকে আরও বাড়িয়ে তোলে। রোগনির্ণয়: ক্ষতিগ্রস্থ ক্যাবলগুলোর ওপর ক্যাবল সার্টিফিকেশন টেস্ট চালান; ক্যাবল ট্রের পারিপার্শ্বিক তাপমাত্রা পরীক্ষা করুন। সমাধান: ক্যাবলের দৈর্ঘ্যকে ভাগ করার জন্য PoE এক্সটেন্ডার বা একটি ইন্টারমিডিয়েট সুইচ ইনস্টল করুন, অথবা দৈর্ঘ্য কমাতে ক্যাবলটিকে অন্য পথে রি-রুট করুন।
LLDP Power Negotiation Failure
লক্ষণ: AP চালিত হয় কিন্তু নেগোশিয়েটেড পাওয়ারের পরিবর্তে ম্যাক্সিমাম ক্লাস পাওয়ার গ্রহণ করে, যা পাওয়ার বাজেটকে অতিরিক্ত-বরাদ্দ করে ফেলে। মূল কারণ: সুইচ পোর্টে LLDP-MED সক্ষম করা নেই, অথবা AP ফার্মওয়্যার LLDP-MED পাওয়ার TLV সমর্থন করে না। সমাধান: সুইচে গ্লোবালি এবং প্রতিটি পোর্টে LLDP সক্ষম করুন; AP ফার্মওয়্যার আপডেট করুন; ম্যানেজমেন্ট VLAN-এ প্যাকেট ক্যাপচারের মাধ্যমে LLDP ফ্রেমগুলো আদান-প্রদান হচ্ছে কিনা তা যাচাই করুন।
Security Risk: Unauthorised Device Connections
ঝুঁকি: একটি অননুমোদিত ডিভাইস একটি পাবলিক এলাকার PoE সুইচ পোর্টে সংযোগ করে এবং নেটওয়ার্ক অ্যাক্সেস লাভ করে। প্রশমন: সমস্ত অ্যাক্সেস-লেয়ার সুইচ পোর্টে 802.1X পোর্ট প্রমাণীকরণ সক্রিয় করুন। যেসব ডিভাইস 802.1X সাপ্লিক্যান্ট সমর্থন করে না, সেগুলির জন্য একটি ফলব্যাক হিসাবে MAC Authentication Bypass (MAB) কনফিগার করুন এবং সেগুলিকে একটি সীমাবদ্ধ VLAN-এ রাখুন। যেসব ভেন্যুতে Purple Guest WiFi চলছে, সেগুলির জন্য Captive Portal লেয়ারটি নেটওয়ার্ক লেয়ারের উপরে একটি অতিরিক্ত প্রমাণীকরণ চেকপয়েন্ট প্রদান করে, যা নিশ্চিত করে যে এমনকি একটি ডিভাইস যা একটি IP অ্যাড্রেস লাভ করেছে সেটিও পোর্টাল যাত্রা সম্পন্ন না করা পর্যন্ত ইন্টারনেট অ্যাক্সেস করতে পারবে না।
ROI এবং বাণিজ্যিক প্রভাব
আন্ডার-স্পেসিফিকেশনের খরচ পরিমাপ করা
PoE-এর সঠিক স্পেসিফিকেশনের ব্যবসায়িক যুক্তি তখন স্পষ্ট হয়ে ওঠে যখন আপনি ব্যর্থতার সম্পূর্ণ খরচ হিসাব করেন। অপর্যাপ্ত পাওয়ারের কারণে অবনমিত মোডে চলমান একটি অ্যাক্সেস পয়েন্ট তার 5GHz রেডিও নিষ্ক্রিয় করতে পারে, যা কার্যকরী থ্রুপুট অর্ধেক করে দেয় এবং ক্লায়েন্টদের জ্যামজটপূর্ণ 2.4GHz ব্যান্ড ব্যবহার করতে বাধ্য করে। একটি হোটেল পরিবেশে, এটি সরাসরি অতিথিদের সন্তুষ্টি স্কোরের সাথে সম্পর্কিত - WiFi-এর গুণমান অতিথিদের রিভিউতে ধারাবাহিকভাবে শীর্ষ তিনটি উপাদানের মধ্যে থাকে। hospitality ডেপ্লয়মেন্ট থেকে প্রাপ্ত Purple-এর ডেটা দেখায় যে স্থিতিশীল, উচ্চ-কার্যক্ষমতা সম্পন্ন WiFi সহ ভেন্যুগুলি পরিমাপযোগ্যভাবে উচ্চতর নেট প্রমোটার স্কোর (NPS) এবং বারবার বুকিংয়ের হার অর্জন করে। WiFi-এর গুণমান এবং অতিথি অভিজ্ঞতার মধ্যকার সম্পর্ক সম্পর্কে আরও জানতে, How to Improve Guest Satisfaction: The Ultimate Guide দেখুন।
অবকাঠামো স্থিতিশীলতার উপর অ্যানালিটিক্স রাজস্বের নির্ভরতা
Purple-এর WiFi Analytics প্ল্যাটফর্ম প্রতিটি গেস্ট WiFi সেশন থেকে ফার্স্ট-পার্টি ডেটা সংগ্রহ করে: ডওয়েল টাইম, ভিজিটের ফ্রিকোয়েন্সি, পোর্টাল রেজিস্ট্রেশন থেকে জনসংখ্যাগত ডেটা এবং ভেন্যু জুড়ে চলাচলের ধরণ। এই ডেটার সরাসরি বাণিজ্যিক মূল্য রয়েছে - এটি মার্কেটিং সেগমেন্টেশন, স্টাফিংয়ের সিদ্ধান্ত এবং রিটেইল ফ্লোর প্ল্যানিংকে সমৃদ্ধ করে। PoE ব্যর্থতার কারণে অফলাইনে চলে যাওয়া প্রতিটি AP সেই ডেটা চেইনের একটি শূন্যতার প্রতিনিধিত্ব করে। একটি ২০০-সাইটের রিটেইল এস্টেট জুড়ে, AP আপটাইমে এমনকি ২% অবনতিও সম্পূর্ণ অ্যানালিটিক্স পাইপলাইন জুড়ে পরিমাপযোগ্য ডেটা ক্ষতি তৈরি করে।
অবকাঠামো বিনিয়োগ বনাম পরিচালন খরচের আপস
ক্রয় প্রক্রিয়ার সময়, 802.3at সুইচের চেয়ে 802.3bt-ক্ষমতাসম্পন্ন সুইচ নির্দিষ্ট করার অতিরিক্ত খরচ সাধারণত ১৫-২৫% হয়। দুই বছর পর একটি ১০০-AP ডেপ্লয়মেন্টে উচ্চ-ক্ষমতাসম্পন্ন সুইচ যুক্ত করার খরচ - যার মধ্যে শ্রম, ডাউনটাইম এবং পুনঃকনফিগারেশন অন্তর্ভুক্ত - নিয়মিতভাবে মূল সুইচের খরচকে ছাড়িয়ে যায়। একজন CTO-এর জন্য, সঠিক প্রশ্নটি "আমাদের কি আজ এই ক্ষমতার প্রয়োজন?" এটি নয়, বরং "এই অবকাঠামোর কার্যকরী জীবনকালের মধ্যে কি আমাদের এই ক্ষমতার প্রয়োজন হবে?"। WiFi 6E বা WiFi 7 AP সমর্থন করার জন্য প্রত্যাশিত যেকোনো ডেপ্লয়মেন্টের জন্য, উত্তরটি দ্ব্যর্থহীনভাবে হ্যাঁ।
পাবলিক সেক্টর এবং স্মার্ট সিটি প্রেক্ষাপট
স্মার্ট সিটি বা ডিজিটাল অন্তর্ভুক্তি কর্মসূচির অংশ হিসেবে আউটডোর বা সেমি-আউটডোর PoE অ্যাক্সেস পয়েন্ট স্থাপনকারী পাবলিক সেক্টর সংস্থাগুলির জন্য পরিবেশগত কারণগুলি - চরম তাপমাত্রা, আর্দ্রতার প্রবেশ এবং কাছাকাছি বৈদ্যুতিক অবকাঠামোর অনুপস্থিতি - পাওয়ার বাজেট এবং ক্যাবলিং সংক্রান্ত বিষয়গুলিকে আরও বাড়িয়ে তোলে। এর জন্য বর্ধিত তাপমাত্রা রেটিং এবং IP-রেটেড এনক্লোজার সহ ইন্ডাস্ট্রিয়াল গ্রেডের PoE সুইচগুলির প্রয়োজন হয়। পাবলিক সেক্টরে Purple-এর ক্রমবর্ধমান কার্যক্রম - যা পাবলিক সেক্টর গ্রোথের VP হিসেবে Iain Fox-এর নিয়োগের মাধ্যমে প্রতিফলিত হয় - স্থানীয় কাউন্সিল, পরিবহন এবং শিক্ষা প্রতিষ্ঠানগুলিতে এই ধরনের স্থাপনার চ্যালেঞ্জগুলি নিয়ে সরাসরি কাজ করছে।
বড় পরিসরে পাসওয়ার্ডহীন এবং নিরবচ্ছিন্ন অথেন্টিকেশন
যেহেতু ভেন্যুগুলি পাসওয়ার্ডহীন গেস্ট অ্যাক্সেসের দিকে এগিয়ে যাচ্ছে - Passpoint এবং OpenRoaming-এর মতো প্রযুক্তিগুলি ব্যবহার করে - তাই অ্যাক্সেস পয়েন্ট অবকাঠামোকে অবশ্যই এর সাথে যুক্ত অথেন্টিকেশনের অতিরিক্ত চাপ সমর্থন করতে হবে। WPA3 এবং 802.1X ভিত্তিক অথেন্টিকেশন AP-গুলির উপর অতিরিক্ত প্রসেসিংয়ের চাপ সৃষ্টি করে, যা ফলস্বরূপ পাওয়ার খরচ বাড়িয়ে দেয়। আপনার PoE অবকাঠামোতে এই অথেন্টিকেশন প্রোটোকলগুলিকে সমর্থন করার জন্য পর্যাপ্ত হেডরুম রয়েছে কিনা তা নিশ্চিত করা আপনার স্থাপনাকে ভবিষ্যতের জন্য সুরক্ষিত করার অংশ। বাস্তবে এই অথেন্টিকেশন মডেলটি কীভাবে কাজ করে সে সম্পর্কে আরও জানতে, How WiFi Assistants Enable Passwordless Access in 2026 দেখুন।
মূল সংজ্ঞাসমূহ
PSE (Power Sourcing Equipment)
যে ডিভাইসটি ইথারনেট ক্যাবলের মাধ্যমে বিদ্যুৎ সরবরাহ করে - এন্টারপ্রাইজ ডেপ্লয়মেন্টে এটি হলো PoE সুইচ বা PoE ইনজেক্টর। কানেক্ট হওয়া ডিভাইসটি PoE-সক্ষম কিনা তা বিদ্যুৎ প্রয়োগ করার আগে PSE সনাক্ত করে, যা নন-PoE ডিভাইসের ক্ষতি রোধ করে।
সুইচ ডেটাশিট এবং পাওয়ার বাজেট স্পেসিফিকেশন পর্যালোচনা করার সময় IT টিমগুলো এই শব্দটির সম্মুখীন হয়। ক্যাবলের অপচয়ের কারণে PSE আউটপুট ওয়াটেজ সর্বদা PD রিসিভ ওয়াটেজের চেয়ে বেশি হয় - সঠিক পাওয়ার বাজেট গণনার জন্য এই পার্থক্যটি অত্যন্ত গুরুত্বপূর্ণ।
PD (Powered Device)
যে ডিভাইসটি ইথারনেট ক্যাবলের মাধ্যমে বিদ্যুৎ গ্রহণ করে - ওয়্যারলেস ডেপ্লয়মেন্টে এটি হলো অ্যাক্সেস পয়েন্ট (AP)। PD ডিভাইসটি LLDP-এর মাধ্যমে PSE-এর কাছে তার পাওয়ার ক্লাস এবং বর্তমান ড্র-এর তথ্য পাঠায়, যা ডায়নামিক পাওয়ার অ্যালোকেশন সক্ষম করে।
AP ভেন্ডর ডেটাশিট পড়ার সময় প্রাসঙ্গিক। একটি AP ডেটাশিটে 'প্রয়োজনীয় শক্তি'র সংখ্যাটি হলো PD রিসিভ সংখ্যা, PSE আউটপুট সংখ্যা নয়। ভেন্ডর কোন সংখ্যাটি উল্লেখ করছে তা সর্বদা যাচাই করুন।
PoE Power Budget
একটি PoE সুইচ তার সমস্ত PoE পোর্ট জুড়ে একযোগে যে মোট সামগ্রিক ওয়াটেজ প্রদান করতে পারে। এটি সুইচের অভ্যন্তরীণ পাওয়ার সাপ্লাই ক্ষমতা দ্বারা নির্ধারিত একটি কঠিন সীমা এবং প্রতি পোর্টের সর্বোচ্চ ওয়াটেজ থেকে সম্পূর্ণ আলাদা।
PoE সুইচ সংগ্রহের ক্ষেত্রে সবচেয়ে বেশি ভুল বোঝা একটি স্পেসিফিকেশন। প্রতি পোর্ট সর্বোচ্চ 30W ক্ষমতা সম্পন্ন একটি 48-পোর্ট PoE+ সুইচের মোট বাজেট মাত্র 370W হতে পারে - যা সম্পূর্ণ লোডে প্রায় 12টি AP-এর জন্য পর্যাপ্ত, 48টির জন্য নয়।
LLDP-MED (Link Layer Discovery Protocol - Media Endpoint Discovery)
IEEE 802.1AB LLDP স্ট্যান্ডার্ডের একটি এক্সটেনশন যা PoE-সক্ষম ডিভাইসগুলোকে PSE-এর কাছে তাদের পাওয়ারের প্রয়োজনীয়তা এবং ক্ষমতাগুলো প্রকাশ করতে সাহায্য করে। এটি স্ট্যাটিক ক্লাস-ভিত্তিক বরাদ্দের পরিবর্তে ডাইনামিক পাওয়ার নেগোসিয়েশনের সুবিধা দেয়।
সুইচ কনফিগারেশন এবং AP কমিশনিংয়ের সময় প্রাসঙ্গিক। যদি সুইচ পোর্টে LLDP-MED সক্ষম না থাকে, তবে সুইচটি সমঝোতার পরিমাণের পরিবর্তে সর্বোচ্চ ক্লাসের পাওয়ার বরাদ্দ করবে, যা প্রয়োজনের চেয়ে বেশি পাওয়ার বাজেট গ্রাস করবে।
4PPoE (4-Pair Power over Ethernet)
IEEE 802.3bt-এ প্রবর্তিত পাওয়ার ডেলিভারি পদ্ধতি যা পাওয়ার বহন করতে একটি Ethernet ক্যাবলের চারটি পেয়ারই ব্যবহার করে, যা PoE++ (60W এবং 100W)-এর উচ্চতর ওয়াটেজ লেভেল সচল করে। পূর্ববর্তী স্ট্যান্ডার্ডগুলো শুধুমাত্র দুটি পেয়ার ব্যবহার করত।
802.3bt ডেপ্লয়মেন্টের জন্য ক্যাবলিং নির্ধারণ করার সময় এটি অত্যন্ত গুরুত্বপূর্ণ। 4PPoE-এর জন্য ক্যাবলের চারটি পেয়ারই অক্ষত এবং সঠিকভাবে টার্মিনেট হওয়া প্রয়োজন - একটিমাত্র ত্রুটিপূর্ণ পেয়ার ডিভাইসটিকে সম্পূর্ণ পাওয়ার পেতে বাধা দেবে। ক্যাবল সার্টিফিকেশনের সময় অবশ্যই চারটি পেয়ারই যাচাই করতে হবে।
IDF (Intermediate Distribution Frame)
একটি সেকেন্ডারি ওয়্যারিং ক্লোজেট বা র্যাক যা একটি ফ্লোর বা জোন থেকে নেটওয়ার্ক কানেকশনগুলোকে একত্রিত করে এবং আপলিংকের মাধ্যমে মেইন ডিস্ট্রিবিউশন ফ্রেম (MDF)-এর সাথে যুক্ত করে। PoE ডেপ্লয়মেন্টে, IDF হলো সেই জায়গা যেখানে ডিস্ট্রিবিউশন-লেয়ারের PoE সুইচগুলো অবস্থিত থাকে।
PoE ডেপ্লয়মেন্টে IDF প্লেসমেন্ট একটি অত্যন্ত গুরুত্বপূর্ণ ডিজাইনের সিদ্ধান্ত। একটি IDF এবং একটি AP-এর মধ্যে প্রতি মিটার ক্যাবলের দূরত্বের অর্থ হলো পাওয়ারের অপচয় এবং থার্মাল লোড। ভুল অবস্থানে থাকা IDF দীর্ঘ ক্যাবল লাইনের সৃষ্টি করে যা PoE পাওয়ার ডেলিভারির সীমাকে অতিক্রম করে ফেলে।
PoE Priority Class
একটি সুইচ কনফিগারেশন প্যারামিটার যা নির্ধারণ করে যে সুইচটি যখন তার মোট পাওয়ার বাজেট সীমার কাছাকাছি পৌঁছায় তখন কোন পোর্টগুলো আগে পাওয়ার পাবে। সাধারণত তিনটি লেভেল থাকে: critical, high, এবং low। পাওয়ার বাজেট শেষ হয়ে গেলে কম-প্রায়োরিটির পোর্টগুলো প্রথমে বন্ধ করা হয়।
সুইচ সেটআপের সময় অবশ্যই কনফিগার করতে হবে। প্রাথমিক কভারেজ এরিয়াতে পরিষেবা প্রদানকারী অ্যাক্সেস পয়েন্টগুলোকে 'critical' প্রায়োরিটি বরাদ্দ করা উচিত। প্রায়োরিটি কনফিগার করতে ব্যর্থ হলে সুইচটি পাওয়ার বাজেট শেষ হওয়ার সময় নিজে থেকেই সিদ্ধান্ত নেয়, যা সম্ভাব্যভাবে মিশন-ক্রিটিক্যাল AP-গুলোকে বন্ধ করে দিতে পারে।
802.1X Port Authentication
পোর্ট-ভিত্তিক নেটওয়ার্ক অ্যাক্সেস কন্ট্রোলের জন্য একটি IEEE স্ট্যান্ডার্ড যার জন্য নেটওয়ার্ক অ্যাক্সেস পাওয়ার আগে ডিভাইসগুলোকে অথেন্টিকেট করতে হয়। PoE সুইচ ডেপ্লয়মেন্টে, 802.1X অননুমোদিত ডিভাইসগুলোকে অ্যাক্সেস-লেয়ার সুইচ পোর্টের সাথে কানেক্ট হতে এবং নেটওয়ার্ক অ্যাক্সেস পেতে বাধা দেয়।
এমন যেকোনো ডেপ্লয়মেন্টে প্রাসঙ্গিক যেখানে PoE সুইচ পোর্টগুলো নন-IT কর্মীদের কাছে শারীরিকভাবে অ্যাক্সেসযোগ্য - যেমন রিটেল শপের ফ্লোর, হোটেলের করিডোর, কনফারেন্স রুম। 802.1X ছাড়া, সুইচের পোর্টে প্লাগ ইন করা যেকোনো ডিভাইস নেটওয়ার্ক অ্যাক্সেস পেয়ে যায়। এটি একটি PCI DSS এবং সাধারণ সিকিউরিটির প্রয়োজনীয়তা।
Thermal Derating
উচ্চ পারিপার্শ্বিক তাপমাত্রায় একটি PoE সুইচের সর্বোচ্চ পাওয়ার আউটপুট ক্ষমতা হ্রাস পাওয়া। বেশিরভাগ এন্টারপ্রাইজ সুইচ ২৫° সেলসিয়াসে সম্পূর্ণ PoE আউটপুটের জন্য রেট করা থাকে; এই সীমার উপরে গেলে পাওয়ার সাপ্লাই ওভারহিটিং রোধ করতে আউটপুট কমিয়ে দেয়।
এমন ডেপ্লয়মেন্টে প্রাসঙ্গিক যেখানে সুইচগুলো কম বাতাস চলাচলকারী জায়গায় অবস্থিত - যেমন সিলিংয়ের ফাঁকা অংশ, কমপ্যাক্ট ওয়াল-মাউন্ট এনক্লোজার, অথবা আউটডোর কেবিনেট। ২৫° সেলসিয়াসে ৭৪০ ওয়াটের রেটিং থাকা একটি সুইচ ৪০° সেলসিয়াসে মাত্র ৬০০ ওয়াট সরবরাহ করতে পারে। যেকোনো সাধারণ বাতাস চলাচলহীন পরিবেশের জন্য পাওয়ার বাজেট গণনায় Thermal Derating-এর বিষয়টি বিবেচনায় রাখুন।
সমাধানকৃত উদাহরণসমূহ
একটি ২০০ রুমের হোটেল তাদের পুরনো WiFi 4 থেকে WiFi 6-এ আপগ্রেড করছে। বর্তমান ক্যাবলিং প্ল্যান্টটি হলো Cat 5e, যা প্রায় ১২ বছর আগে ইনস্টল করা হয়েছিল। IT ম্যানেজারকে ১৮০টি অ্যাক্সেস পয়েন্ট স্থাপন করতে হবে - প্রতি রুমে একটি করে এবং সাথে করিডোর ও পাবলিক এরিয়াতে - এবং আগামী তিন বছরের মধ্যে WiFi 6E-এর জন্য ফিউচার-প্রুফ করতে চান। বাজেট সীমিত, এবং প্রথম ফেজে সম্পূর্ণ ক্যাবলিং পরিবর্তন করা সম্ভব নয়। কীভাবে PoE ইনফ্রাস্ট্রাকচার নির্দিষ্ট করা উচিত?
সমাধানটির জন্য একটি পর্যায়ক্রমিক পদ্ধতির প্রয়োজন যা বর্তমান ক্যাবলিংয়ের সীমাবদ্ধতাকে মেনে নিয়ে একটি নির্ভরযোগ্য আপগ্রেড পাথ তৈরি করে। ফেজ ১-এ, ২৫ ওয়াট বা তার কম সর্বোচ্চ ড্র-বিশিষ্ট WiFi 6 AP নির্দিষ্ট করুন - এটি স্থাপনকে 802.3at (PoE+) সীমার মধ্যে এবং বিদ্যমান Cat 5e ক্যাবলিংয়ের থার্মাল এনভেলাপের মধ্যে রাখে। এমন AP নির্বাচন করুন যা PSE পোর্টে ৩০ ওয়াট প্রয়োজনের পরিবর্তে ২৫.৫ ওয়াটে (802.3at-এর জন্য সর্বোচ্চ PD রিসিভ) কাজ করা স্পষ্টভাবে সমর্থন করে। সুইচ লেয়ারের জন্য, 802.3bt-সক্ষম সুইচ নির্দিষ্ট করুন যদিও ফেজ ১ AP-এর জন্য কেবল PoE+ প্রয়োজন। এর অতিরিক্ত খরচ সামান্য, এবং এটি ফেজ ২-এ সুইচ পরিবর্তন করার ঝামেলা এড়ায়। একটি ২৪-পোর্ট সুইচের জন্য প্রতিটি IDF সুইচে ন্যূনতম ৭৪০ ওয়াট মোট PoE বাজেট নির্ধারণ করুন, যা ২৪% ওভারহেড মার্জিনসহ ২৫ ওয়াটে ২৪টি AP পর্যন্ত সমর্থন করবে। IDF ক্লোজেটে প্রতি ফ্লোরে একটি করে সুইচ স্থাপন করুন, যা 10GbE SFP+ ফাইবার আপলিংকের মাধ্যমে কোরের সাথে সংযুক্ত থাকবে। ফেজ ২-এ (১২-২৪ মাস), যেসব অংশে WiFi 6E AP প্রথমে স্থাপন করা হবে সেখানে Cat 5e-কে Cat 6A দিয়ে পরিবর্তন করুন - সাধারণত উচ্চ-ঘনত্বের পাবলিক এরিয়াগুলোতে: লবি, রেস্তোরাঁ, কনফারেন্স রুম। 802.3bt সুইচগুলো ইতিমধ্যেই জায়গায় রয়েছে; কেবল AP-গুলো অদলবদল করুন এবং ইনফ্রাস্ট্রাকচার প্রস্তুত হয়ে যাবে। প্রথম দিন থেকেই VLAN কনফিগার করুন: ম্যানেজমেন্টের জন্য VLAN ১০, কর্পোরেট স্টাফদের জন্য VLAN ২০, এবং গেস্ট WiFi-এর জন্য VLAN ৩০। Purple-এর Captive Portal-কে একটি ডেডিকেটেড DHCP স্কোপ এবং Purple-এর ক্লাউডে আপস্ট্রিম রাউটিংসহ VLAN ৩০-এ ম্যাপ করুন।
৮৫টি স্টোর বিশিষ্ট একটি আঞ্চলিক রিটেল চেইন তাদের পুরো এস্টেট জুড়ে Purple-এর Guest WiFi এবং WiFi Analytics প্ল্যাটফর্ম স্থাপন করছে। ফ্লোর এরিয়ার ওপর নির্ভর করে প্রতিটি স্টোরে ৩ থেকে ৮টি অ্যাক্সেস পয়েন্ট রয়েছে। এস্টেট ম্যানেজার একটি স্ট্যান্ডার্ডাইজড PoE সুইচ স্পেসিফিকেশন চান যা সব সাইজের স্টোরে কাজ করবে, SKU সংখ্যা কমিয়ে আনবে এবং নির্ভরযোগ্যভাবে অ্যানালিটিক্স প্ল্যাটফর্মটিকে সাপোর্ট করবে। বর্তমান ক্যাবলিং হলো Cat 5e এবং Cat 6-এর একটি মিশ্রণ, যা গত এক দশকে বিভিন্ন সময়ে ইনস্টল করা হয়েছে। কীভাবে PoE ইনফ্রাস্ট্রাকচার স্ট্যান্ডার্ডাইজ করা উচিত?
এই স্কেলের একটি রিটেল এস্টেটের জন্য, একটি একক সুইচ SKU-তে স্ট্যান্ডার্ডাইজেশন করা অপারেশনালভাবে সঠিক - এটি স্পেয়ার্স ম্যানেজমেন্ট, ফার্মওয়্যার স্ট্যান্ডার্ডাইজেশন এবং NOC সাপোর্টকে সহজ করে। প্রস্তাবিত পদ্ধতি হলো স্ট্যান্ডার্ড স্টোর ইউনিট হিসেবে একটি একক 8-পোর্ট বা 16-পোর্ট ম্যানেজড PoE+ সুইচ (802.3at, ন্যূনতম 120W মোট বাজেট) নির্দিষ্ট করা, এবং 6টির বেশি AP থাকা বড় স্টোরগুলোর জন্য একটি 24-পোর্ট ভেরিয়েন্ট রাখা। 120W-এর 8-পোর্ট ইউনিটটি 20% ওভারহেড মার্জিন সহ 25W-এ 4টি পর্যন্ত AP সমর্থন করে; 240W-এর 16-পোর্ট ইউনিটটি 8টি পর্যন্ত AP সমর্থন করে। উভয় ইউনিটেরই অন্তত 2টি পোর্টে 802.3bt সমর্থন করা উচিত যাতে সম্পূর্ণ সুইচ প্রতিস্থাপন ছাড়াই ভবিষ্যতের AP আপগ্রেড করা যায়। ক্যাবলিংয়ের জন্য, প্রাথমিক ডেপ্লয়মেন্ট ভিজিটের সময় প্রতিটি স্টোর অডিট করুন। যেখানে Cat 5e রয়েছে এবং রানের দৈর্ঘ্য 60 মিটারের কম, সেখানে বর্তমান PoE+ AP-গুলোর জন্য এটি গ্রহণযোগ্য। 60 মিটারের বেশি Cat 5e রান থাকা অথবা পরিচিত ক্যাবল ত্রুটি থাকা স্টোরগুলোকে ক্যাবল প্রতিস্থাপনের জন্য চিহ্নিত করুন, যা স্টোরের রাজস্বের ভিত্তিতে অগ্রাধিকার পাবে। সমস্ত সুইচ একটি স্ট্যান্ডার্ডাইজড VLAN টেমপ্লেট দিয়ে কনফিগার করুন: VLAN 10 ম্যানেজমেন্ট, VLAN 20 গেস্ট WiFi (যা Purple-এর প্ল্যাটফর্মের সাথে ম্যাপ করা), VLAN 30 POS সিস্টেম (PCI-DSS প্রয়োজনীয়তা অনুসারে গেস্ট ট্র্যাফিক থেকে সম্পূর্ণ আলাদা)। একটি জিরো-টাচ প্রোভিশনিং কনফিগারেশন ডেপ্লয় করুন যাতে প্রতিস্থাপিত সুইচগুলো স্টোরে পাঠানো যায় এবং প্রথমবার বুট করার সময় নিজে থেকেই কনফিগার হয়ে যায় - এটি 85টি স্টোরের একটি এস্টেটের জন্য অত্যন্ত গুরুত্বপূর্ণ যেখানে অন-সাইট IT সাপোর্ট সীমিত।
অনুশীলনী প্রশ্নসমূহ
Q1. আপনি একটি নতুন ৩৫০ আসনের কনফারেন্স সেন্টারের জন্য নেটওয়ার্ক ইনফ্রাস্ট্রাকচার নির্ধারণ করছেন। ভেন্যুটি ছোট বোর্ডরুম মিটিং থেকে শুরু করে লাইভ স্ট্রিমিংসহ সম্পূর্ণ ক্ষমতার কনফারেন্স পর্যন্ত বিভিন্ন ইভেন্ট আয়োজন করবে। IT টিম ৪৫টি WiFi 6E অ্যাক্সেস পয়েন্ট নির্ধারণ করেছে, যার প্রতিটির সর্বোচ্চ ড্র ৩৫ ওয়াট। ভেন্যুতে কোনো বিদ্যমান ক্যাবলিং নেই। আপনাকে PoE সুইচ ইনফ্রাস্ট্রাকচার নির্ধারণ করতে বলা হয়েছে। সমস্ত সুইচে প্রয়োজনীয় সর্বনিম্ন মোট PoE বাজেট কত, এবং কোন ক্যাটাগরির ক্যাবল নির্ধারণ করা উচিত?
ইঙ্গিত: আপনার হিসাবকৃত লোডের সাথে ২৫% ওভারহেড ফ্যাক্টর যুক্ত করার কথা মনে রাখবেন, এবং বিবেচনা করুন যে প্রতি AP-তে ৩৫ ওয়াট হওয়া মানে তা 802.3at-এর সর্বোচ্চ PD রিসিভ ফিগার ২৫.৫ ওয়াটকে ছাড়িয়ে যায়।
মডেল উত্তর দেখুন
ন্যূনতম প্রয়োজনীয় PoE বাজেট গণনাটি হলো: ৪৫টি AP × ৩৫W = ১,৫৭৫W বেস লোড। ২৫% ওভারহেড ফ্যাক্টর প্রয়োগ করে: ১,৫৭৫W × ১.২৫ = ১,৯৬৯W ন্যূনতম মোট সুইচ PoE বাজেট সম্পূর্ণ ডেপ্লয়মেন্টের জন্য। যেহেতু প্রতি AP তে ৩৫W বরাদ্দ করা IEEE 802.3at PD-এর সর্বোচ্চ গ্রহণক্ষমতা ২৫.৫W অতিক্রম করে, তাই সুইচগুলোকে অবশ্যই IEEE 802.3bt Type 3 (প্রতি পোর্টে ৬০W) সমর্থন করতে হবে। ক্যাবলিংয়ের জন্য, 802.3bt ডেপ্লয়মেন্টের জন্য Cat 6A বাধ্যতামূলক এবং যেকোনো নতুন ইনস্টলেশনের জন্য এটিই সঠিক স্পেসিফিকেশন। একটি সাধারণ আর্কিটেকচারে এটি ৩ - ৪টি IDF লোকেশনে ২৪-পোর্টের 802.3bt সুইচের (প্রতিটির ন্যূনতম ৭৪০W বাজেট রয়েছে) মাধ্যমে বিতরণ করা হবে, যা ১০GbE ফাইবার আপলিঙ্কের সাহায্যে একটি কোর সুইচের সাথে সংযুক্ত থাকবে। তিনটি ৭৪০W সুইচ ২,২২০W বাজেট প্রদান করে, যা পর্যাপ্ত হেডরুমসহ ১,৯৬৯W-এর প্রয়োজনীয়তা পূরণ করে।
Q2. একটি ৬০-AP খুচরা বিক্রেতা ডেপ্লয়মেন্টের ইনস্টলেশন পরবর্তী অডিটের সময়, আপনি দেখতে পেলেন যে তৃতীয় তলার ১২টি অ্যাক্সেস পয়েন্টের 5GHz রেডিও নিষ্ক্রিয় অবস্থায় কাজ করছে। সুইচটি কোনো ত্রুটি ছাড়াই সমস্ত পোর্টকে "PoE active" হিসেবে দেখাচ্ছে। তৃতীয় তলায় ক্যাবল লাইনের গড় দৈর্ঘ্য ৮৫ মিটার। এর সম্ভাব্য মূল কারণ কী এবং এর প্রতিকার কী হতে পারে?
ইঙ্গিত: ক্যাবলের দৈর্ঘ্য, পাওয়ার লস এবং পর্যাপ্ত পাওয়ার না পেলে AP-এর আচরণের মধ্যকার সম্পর্কটি বিবেচনা করুন। সুইচটিতে "PoE active" দেখানোর অর্থ এই নয় যে AP সম্পূর্ণ রেটেড পাওয়ার পাচ্ছে।
মডেল উত্তর দেখুন
সবচেয়ে সম্ভাব্য মূল কারণ হলো ৮৫ মিটারের Cat 5e বা Cat 6 ক্যাবল লাইনে ভোল্টেজ ড্রপ এবং পাওয়ার লস হওয়া, যার ফলে AP-গুলো সম্পূর্ণ ফিচারসহ চালু থাকার জন্য প্রয়োজনীয় ন্যূনতম ওয়াটেজের চেয়ে কম পাওয়ার পাচ্ছে। সুইচে "PoE active" দেখানোর মাধ্যমে এটি নিশ্চিত হয় যে বিদ্যুৎ সরবরাহ করা হচ্ছে, তবে এটি ডিভাইসে প্রাপ্ত ওয়াটেজ নিশ্চিত করে না। ৮৫ মিটারে, Cat 5e-তে রেজিস্ট্যান্স লস ৩০ মিটারের ক্যাবল লাইনের তুলনায় সরবরাহকৃত পাওয়ার ১৫ - ২০% কমিয়ে দিতে পারে। যদি সম্পূর্ণ অপারেশনের জন্য (5GHz রেডিওসহ) AP-গুলোর ২৫W প্রয়োজন হয়, তবে সেগুলো মাত্র ২০ - ২১W পাচ্ছে হতে পারে, যার ফলে পাওয়ার-সেভিং মেজার হিসেবে রেডিওটি নিষ্ক্রিয় হয়ে গেছে। প্রতিকার: প্রথমত, প্রতি পোর্টের প্রকৃত পাওয়ার ড্রয়ের জন্য সুইচের CLI চেক করুন এবং AP-এর রেটেড ম্যাক্সিমামের সাথে তুলনা করুন। দ্বিতীয়ত, ক্যাবল লাইনগুলো সার্টিফাই করুন - TIA-568-C.2 সীমার উপরে রেজিস্ট্যান্সের মান রয়েছে কিনা তা পরীক্ষা করুন। তৃতীয়ত, ক্যাবল লাইনগুলো Cat 6A (প্রতি মিটারে কম রেজিস্ট্যান্স) দিয়ে প্রতিস্থাপন করুন অথবা ক্যাবল লাইনের দৈর্ঘ্য কমাতে ইন্টারমিডিয়েট PoE এক্সটেন্ডার সুইচ ইনস্টল করুন। চতুর্থত, LLDP-MED চালু আছে কিনা তা যাচাই করুন যাতে সুইচটি সঠিক পাওয়ার ক্লাস বরাদ্দ করতে পারে।
Q3. একটি হোটেল গ্রুপ একটি ১৫০ রুমের প্রোপার্টি জুড়ে Purple-এর গেস্ট WiFi প্ল্যাটফর্ম ডেপ্লয় করার পরিকল্পনা করছে। নেটওয়ার্ক আর্কিটেক্ট কনফিগারেশন সহজ করার জন্য একটি ফ্ল্যাট নেটওয়ার্ক ডিজাইনের প্রস্তাব করেছেন যেখানে সমস্ত ডিভাইস - গেস্ট WiFi, POS টার্মিনাল, IP ক্যামেরা এবং স্টাফদের ডিভাইস - একটি একক VLAN-এ থাকবে। হোটেলটি ফ্রন্ট ডেস্ক এবং রেস্তোরাঁয় কার্ড পেমেন্ট প্রসেস করে। এই ডিজাইনের কমপ্লায়েন্স এবং সিকিউরিটি ঝুঁকিগুলো চিহ্নিত করুন এবং একটি সংশোধিত আর্কিটেকচারের প্রস্তাব দিন।
ইঙ্গিত: কার্ডহোল্ডার ডেটা এনভায়রনমেন্টের জন্য PCI-DSS-এর প্রয়োজনীয়তা, গেস্ট ডেটার জন্য GDPR-এর বাধ্যবাধকতা এবং POS টার্মিনালের সাথে ব্রডকাস্ট ডোমেন শেয়ারকারী গেস্ট ডিভাইসগুলোর সিকিউরিটি ইমপ্লিকেশন বিবেচনা করুন।
মডেল উত্তর দেখুন
ফ্ল্যাট নেটওয়ার্ক ডিজাইন একাধিক জটিল কমপ্লায়েন্স এবং নিরাপত্তা ব্যর্থতা প্রদর্শন করে। PCI DSS 4.0 এর অধীনে, কার্ডহোল্ডারের ডেটা বহনকারী যেকোনো নেটওয়ার্ক অবশ্যই অন্য সমস্ত নেটওয়ার্ক ট্র্যাফিক থেকে সেগমেন্টেড হতে হবে। একটি ফ্ল্যাট নেটওয়ার্ক যেখানে গেস্ট WiFi ডিভাইসগুলি POS টার্মিনালগুলির সাথে একটি VLAN শেয়ার করে, তার মানে হল কার্ডহোল্ডার ডেটা এনভায়রনমেন্ট (CDE) আইসোলেটেড নয় - এটি একটি সরাসরি PCI DSS লঙ্ঘন যা একটি ব্যর্থ QSA মূল্যায়নের কারণ হবে এবং কার্ড প্রসেসিং ক্ষমতা হারানোর সম্ভাবনা তৈরি করবে। GDPR এর অধীনে, Purple Captive Portal এর মাধ্যমে সংগৃহীত গেস্ট ডেটা অবশ্যই একটি নিয়ন্ত্রিত পরিবেশে পরিচালনা করতে হবে; একটি ফ্ল্যাট নেটওয়ার্ক ডেটা এক্সফিল্ট্রেশনের জন্য অ্যাটাক সারফেস বাড়িয়ে দেয়। সংশোধিত আর্কিটেকচারের জন্য ন্যূনতম চারটি VLAN প্রয়োজন: নেটওয়ার্ক ম্যানেজমেন্টের জন্য VLAN 10 (সুইচ, AP, ক্যামেরা - শুধুমাত্র NOC থেকে অ্যাক্সেসযোগ্য); POS এবং পেমেন্ট সিস্টেমের জন্য VLAN 20 (CDE, কঠোর ফায়ারওয়াল নিয়ম সহ যা শুধুমাত্র পেমেন্ট প্রসেসর ট্র্যাফিকের অনুমতি দেয়); গেস্ট WiFi এর জন্য VLAN 30 (Purple প্ল্যাটফর্মে রাউট করা, অভ্যন্তরীণ রিসোর্সে কোনো অ্যাক্সেস নেই); কর্মীদের কর্পোরেট ডিভাইসের জন্য VLAN 40 (802.1X এর মাধ্যমে প্রমাণীকৃত, অভ্যন্তরীণ সিস্টেমে অ্যাক্সেস সহ)। প্রতিটি VLAN এর জন্য এটির এবং অন্য সবগুলোর মধ্যে সুস্পষ্ট ফায়ারওয়াল পলিসি প্রয়োজন, যেখানে CDE VLAN এর জন্য সবচেয়ে সীমাবদ্ধ নিয়ম থাকবে। এই আর্কিটেকচার PCI DSS নেটওয়ার্ক সেগমেন্টেশন প্রয়োজনীয়তা পূরণ করে এবং একটি সুরক্ষিত GDPR ডেটা হ্যান্ডলিং অবস্থান প্রদান করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
What PoE standard is required for WiFi 6, WiFi 6E, and WiFi 7 access points?
Enterprise dual-band WiFi 6 (802.11ax) access points typically require IEEE 802.3at (PoE+, supplying up to 30W PSE / 25.5W PD). Tri-band WiFi 6E and tri/quad-band WiFi 7 (802.11be) APs with 6 GHz radios, multi-gigabit uplinks, and 4x4 or 8x8 MU-MIMO arrays require IEEE 802.3bt Type 3 (PoE++, up to 60W) or Type 4 (up to 90W). When connected to lower-tier 802.3at or 802.3af switches, these APs negotiate reduced power profiles that shut down the 6 GHz radio or throttle MIMO chains.
What happens when an access point receives insufficient PoE power from a switch?
When an access point detects insufficient wattage during LLDP or CDP negotiation, it enters a hardware fallback mode. Typical fallback symptoms include disabling the 6 GHz radio, reducing 5 GHz and 2.4 GHz transmit power, stepping down 4x4 MIMO to 2x2 MIMO, shutting down secondary mGig Ethernet or USB IoT expansion ports, and triggering spontaneous reboots under peak client association surges.
What is the maximum cable distance for PoE powering wireless access points?
Under IEEE 802.3 and ANSI/TIA-568 standards, the maximum channel length for twisted-pair Ethernet (Cat5e, Cat6, Cat6A) is 100 metres (328 feet), consisting of up to 90 metres of solid horizontal cabling and 10 metres of total patch cord. Exceeding 100 metres increases DC loop resistance, leading to excessive voltage drop below the AP operating threshold and severe radio power starvation.
How do you calculate switch PoE power budget headroom for enterprise WiFi deployments?
Calculate the total raw wattage of all connected access points at maximum draw, add estimated cable resistance dissipation (typically 2W to 4W per 100m run on 2-pair PoE), and incorporate an engineering buffer of 20% for power supply thermal efficiency and inrush currents. For example, 24 WiFi 6E APs drawing 25.5W each require 612W base load plus 122W headroom, demanding a switch power budget of at least 734W.
How do LLDP and CDP power negotiations prevent switch PoE overload?
Hardware classification reserves power in fixed chunks based on IEEE classes (such as reserving a full 30W for Class 4). Link Layer Discovery Protocol (LLDP-MED) and Cisco Discovery Protocol (CDP) allow the AP to dynamically communicate its actual runtime wattage (e.g. 21.4W) to the switch over Layer 2. The switch then adjusts its allocated power pool down to the exact requirement, freeing up unallocated watts for additional access points.
