Cómo solucionar el solapamiento de canales WiFi

Esta guía autorizada detalla la mecánica del solapamiento de canales WiFi, incluyendo la interferencia cocanal (CCI) y la interferencia de canal adyacente (ACI). Proporciona a los equipos de TI empresariales pasos prácticos de implementación para optimizar la planificación de canales, la potencia de transmisión y las configuraciones de RRM para entornos de alta densidad.

📖 5 min de lectura📝 1,002 palabras🔧 2 ejemplos prácticos3 preguntas de práctica📚 8 definiciones clave

Escuchar esta guía

Ver transcripción del podcast
Cómo solucionar el solapamiento de canales WiFi — Un informe de inteligencia de Purple WiFi [INTRODUCCIÓN — aproximadamente 1 minuto] Bienvenido al informe de inteligencia de Purple WiFi. Soy su anfitrión, y hoy vamos a abordar directamente uno de los problemas más persistentes y costosos en las redes inalámbricas empresariales: el solapamiento de canales WiFi. Si gestiona la conectividad en un hotel, un complejo comercial, un centro de conferencias o un estadio, es muy probable que la interferencia de canales esté degradando silenciosamente el rendimiento de su red en este mismo momento, incluso si su panel de control muestra todos los AP en verde. Vamos a explicar exactamente qué está ocurriendo en la capa de radio, por qué es importante a nivel comercial y qué debería hacer su equipo al respecto este trimestre. Esto no es un ejercicio teórico. Al final de este informe, dispondrá de un marco de implementación claro y de los criterios de decisión necesarios para transmitirlos a su equipo de redes. Comencemos. [ANÁLISIS TÉCNICO DETALLADO — aproximadamente 5 minutos] En primer lugar, definamos el problema con claridad. El WiFi funciona en un espectro compartido y sin licencia. A diferencia de las redes móviles, donde los operadores disponen de asignaciones de frecuencia exclusivas y bajo licencia, los AP de WiFi tienen que coexistir. Esa coexistencia se rige por un conjunto de reglas y, cuando esas reglas se rompen o simplemente no se comprenden bien, se producen interferencias. Existen dos tipos distintos de interferencias que debe comprender: la interferencia cocanal, que denominamos CCI, y la interferencia de canal adyacente, o ACI. La interferencia cocanal se produce cuando dos o más puntos de acceso funcionan exactamente en el mismo canal y sus celdas de cobertura se solapan. Al estar en el mismo canal, pueden escucharse entre sí. El protocolo MAC 802.11 (la capa de control de acceso al medio) exige que los dispositivos esperen a que el canal esté libre antes de transmitir. Este es el mecanismo CSMA/CA: Acceso Múltiple por Detección de Portadora y Evitación de Colisiones. Cuando varios AP compiten en el mismo canal, todos los dispositivos de esa zona de solapamiento tienen que hacer cola y esperar su turno. El resultado es una reducción drástica del rendimiento, un aumento de la latencia y una experiencia de cliente degradada. En un entorno de alta densidad (piense en una sala de conferencias con 500 delegados o en el pasillo de un hotel con AP cada quince metros), la CCI es el factor que más perjudica al rendimiento. La interferencia de canal adyacente (ACI) es, posiblemente, peor porque resulta menos intuitiva. La ACI se produce cuando los puntos de acceso (APs) se configuran en canales con frecuencias cercanas pero no idénticas. En la banda de 2,4 GHz, cada canal tiene un ancho de banda de 22 MHz, pero los canales están separados por solo 5 MHz. Por tanto, si coloca el AP-1 en el canal 1 y el AP-2 en el canal 3, sus señales se solaparán en frecuencia. El problema es que el protocolo 802.11 no reconoce esto como el mismo canal, por lo que el mecanismo de retroceso CSMA/CA no se activa. Ambos APs transmiten simultáneamente, sus señales colisionan en el dominio de RF y los clientes experimentan tramas dañadas, retransmisiones y una grave degradación del rendimiento. La ACI suele ser más difícil de diagnosticar porque las herramientas de monitorización estándar no la marcarán como interferencia: los APs parecen funcionar correctamente de forma individual. Ahora bien, la banda de 2,4 GHz solo ofrece tres canales que realmente no se solapan en la mayoría de los dominios reguladores: los canales 1, 6 y 11. Eso es todo. Tres canales para potencialmente decenas de APs en una misma planta. Por este motivo, los despliegues densos en 2,4 GHz son tan problemáticos y la industria ha estado presionando tanto para pasar a los 5 GHz y, ahora, a los 6 GHz. La banda de 5 GHz plantea una propuesta fundamentalmente diferente. Dependiendo de su dominio regulador (y en el Reino Unido y la UE, esto se rige por las normativas de la ETSI), tendrá acceso a hasta 23 canales de 20 MHz que no se solapan. Con la agregación de canales (channel bonding) a 40 MHz, esa cifra se reduce a unos 11, y a 80 MHz dispondrá de cinco o seis. Aun así, el espectro está mucho menos congestionado y el menor alcance de las señales de 5 GHz ayuda en los despliegues densos, ya que limita de forma natural el radio de interferencia. La banda de 6 GHz, introducida con Wi-Fi 6E y ahora con Wi-Fi 7, abre un espectro adicional de 1200 MHz. En el Reino Unido, la Ofcom ha autorizado la banda inferior de 6 GHz para uso en interiores, lo que proporciona hasta 24 canales de 80 MHz que no se solapan. Para nuevos despliegues en recintos de alta densidad, los 6 GHz son la elección arquitectónica correcta, aunque seguirá necesitando gestionar las bandas de 2,4 y 5 GHz para garantizar la compatibilidad con dispositivos heredados. Entonces, ¿cómo se soluciona esto en la práctica? La solución consta de tres niveles. El primer nivel es la planificación de canales. Para la banda de 2,4 GHz, aplique un plan estricto de canales 1-6-11 en todo su parque de APs. Sin excepciones. Si tiene más APs de los que puede ubicar en tres canales sin solapamiento y sin provocar CCI, la solución no consiste en utilizar los canales 2, 3 o 4; la solución pasa por reducir la potencia de transmisión para que las celdas de cobertura no se solapen, o bien migrar los clientes a la banda de 5 GHz. La capa dos es la gestión de la potencia de transmisión. Aquí es donde fallan la mayoría de los despliegues. Los ingenieros instalan los AP y dejan la potencia de transmisión al máximo, asumiendo que más potencia significa mejor cobertura. En un despliegue denso, ocurre lo contrario. Una potencia de transmisión alta amplía la celda de cobertura, aumenta la zona de solapamiento entre AP adyacentes y amplifica la CCI. El objetivo es una intensidad de señal recibida — RSSI — de alrededor de menos 67 dBm en el límite de la celda, con un solapamiento de celdas de no más del 15 al 20 por ciento. La mayoría de los controladores inalámbricos empresariales admiten el control automático de potencia — TPC de Cisco, ARM de Aruba, ChannelFly de Ruckus —, pero estos deben ajustarse correctamente y supervisarse. La capa tres es la gestión de recursos de radio, o RRM. Los sistemas inalámbricos empresariales modernos incluyen motores RRM centralizados que supervisan continuamente el entorno de RF, detectan interferencias y ajustan dinámicamente las asignaciones de canales y potencia. Cuando se configura correctamente, RRM puede encargarse de la optimización diaria de forma automática. Pero no es una solución de "configurar y olvidar": es necesario definir los umbrales correctos, comprender los intervalos de escaneo y validar que el sistema está tomando decisiones lógicas. La confianza ciega en la automatización de RRM ha causado más de una interrupción del servicio. [RECOMENDACIONES DE IMPLEMENTACIÓN Y ERRORES COMUNES — aproximadamente 2 minutos] Permítame presentarle el marco de implementación que utilizamos en Purple al incorporar un nuevo espacio. Comience con un estudio de RF previo al despliegue. Antes de montar un solo AP, recorra el espacio con un analizador de espectro e identifique las fuentes de interferencia existentes: redes vecinas, dispositivos Bluetooth, hornos microondas en zonas de restauración, teléfonos DECT. En un entorno de retail, a menudo encontrará interferencias de etiquetas electrónicas de estantería y lectores RFID. En un hotel, los mayores culpables son las redes de huéspedes vecinas y los sistemas internos mal configurados. A continuación, diseñe su plan de canales sobre el papel antes de configurar nada. Para 2.4 GHz, planifique qué AP utilizarán los canales 1, 6 y 11, asegurándose de que no haya dos AP adyacentes que compartan canal. Para 5 GHz, utilice un plan de canales más amplio — canales del 36 al 64 para las bandas inferiores UNII-1 y UNII-2A, evitando los canales DFS siempre que sea posible en entornos donde la detección de radar podría provocar cambios de canal en momentos inoportunos —, por ejemplo, durante la ponencia de una conferencia. Establezca la potencia de transmisión de forma conservadora. Comience con 11 dBm para 5 GHz y 8 dBm para 2.4 GHz en despliegues densos, y luego ajuste en función de la validación posterior al despliegue. Utilice las herramientas de mapas de calor de su controlador inalámbrico para verificar la cobertura. Habilite la orientación de banda (band steering) y el equilibrio de carga. Los clientes modernos admiten 5 GHz, y no hay razón para permitir que se asocien a 2.4 GHz si 5 GHz está disponible. La orientación de banda dirige a los clientes compatibles hacia la banda menos congestionada. Combinado con el equilibrio de carga de clientes entre AP, esto reduce significativamente la densidad efectiva en cualquier canal individual. Ahora, los errores comunes. El fallo más habitual que veo es la confianza excesiva en la asignación automática de canales sin validación. Los sistemas RRM son buenos, pero pueden tomar decisiones óptimas a nivel local que generen resultados subóptimos a nivel global, especialmente en despliegues de varias plantas donde los AP de diferentes pisos comparten canales e interfieren verticalmente. Valide siempre las decisiones de RRM con un estudio posterior al despliegue. El segundo error es ignorar el lado del cliente. Un cliente con un rendimiento deficiente (un dispositivo IoT antiguo, un terminal de punto de venta heredado) puede consumir un tiempo de transmisión desproporcionado y degradar el rendimiento de todos los usuarios de ese canal. Implemente políticas de tasa mínima de datos para obligar a los clientes de baja velocidad a desconectarse de la red o a conectarse a un SSID dedicado. Tercero: no se olvide de las interferencias que no son de WiFi. Los dispositivos Bluetooth, Zigbee y otros que funcionan en la banda de 2,4 GHz pueden causar una degradación significativa. Si va a desplegar balizas BLE para marketing de proximidad o seguimiento de activos (algo cada vez más común en el sector retail y la hostelería), asegúrese de que su plan de canales de WiFi tenga en cuenta la coexistencia con BLE. Nuestra guía sobre BLE Low Energy para empresas cubre esto en detalle. [PREGUNTAS Y RESPUESTAS RÁPIDAS — aproximadamente 1 minuto] Bien, hagamos algunas preguntas rápidas. "¿Debería usar canales de 40 MHz en 2,4 GHz?" — Rotundamente no. Con solo tres canales de 20 MHz no superpuestos disponibles, el uso de canales de 40 MHz en 2,4 GHz garantiza la aparición de ACI. Mantenga los 2,4 GHz en 20 MHz. "¿Es suficiente Wi-Fi 6 para resolver el solapamiento de canales?" — Wi-Fi 6 introduce OFDMA y BSS Colouring, que mejoran significativamente el rendimiento en entornos densos, pero no eliminan la necesidad de una planificación de canales adecuada. BSS Colouring ayuda a los AP a identificar y despriorizar las transmisiones de otros BSS en el mismo canal, reduciendo el impacto de la CCI, pero es una mitigación, no una solución definitiva. "¿Con qué frecuencia debo volver a realizar un estudio de cobertura?" — En un entorno estático, anualmente. En un entorno dinámico (una tienda que reorganiza su mobiliario, un centro de conferencias con configuraciones de salas cambiantes), trimestralmente o después de cualquier cambio físico significativo. "¿Qué pasa con la banda de 6 GHz?" — Si va a desplegar hardware nuevo, priorice los AP con Wi-Fi 6E o Wi-Fi 7 con radios de 6 GHz. El espectro está limpio, descongestionado y el marco regulatorio en el Reino Unido ya está establecido. Es la inversión adecuada a largo plazo. [RESUMEN Y PRÓXIMOS PASOS — aproximadamente 1 minuto] Para resumir: el solapamiento de canales WiFi no es un inconveniente menor; es un problema arquitectónico fundamental que afecta directamente al rendimiento, la latencia, la experiencia del cliente y, en última instancia, al rendimiento comercial de su establecimiento. La solución requiere tres cosas: un plan de canales disciplinado que utilice únicamente canales no superpuestos, una gestión conservadora de la potencia de transmisión para limitar el solapamiento de celdas y un RRM correctamente configurado con validación continua. Para sus próximos pasos: realice un análisis de espectro de su despliegue actual esta misma semana. Si observa que se están utilizando los canales 2, 3, 4, 7, 8 o 9 en la banda de 2.4 GHz, esa es su primera prioridad de solución. Si sus AP de 5 GHz están funcionando a la máxima potencia con anchos de canal de 80 MHz en un entorno denso, redúzcalo. La plataforma de analítica de WiFi de Purple le ofrece visibilidad continua de su entorno de RF, la distribución de clientes y los patrones de interferencia, para que no actúe a ciegas entre un estudio de cobertura y otro. Gracias por asistir a la sesión informativa. Si desea profundizar en alguno de estos temas, la guía técnica completa está disponible en el sitio web de Purple, junto con nuestras listas de verificación de implementación y casos de éxito de despliegues en hostelería, comercio minorista y eventos. Hasta la próxima.


Resumen Ejecutivo

Para los directores de TI y arquitectos de red que gestionan entornos de alta densidad como espacios de Hostelería , establecimientos de Retail o grandes espacios públicos, el solapamiento de canales WiFi es el asesino silencioso del rendimiento de la red. Incluso cuando los paneles de control muestran todos los puntos de acceso (AP) en "verde" y en línea, la Interferencia de Co-canal (CCI) y la Interferencia de Canal Adyacente (ACI) subyacentes pueden degradar gravemente el rendimiento, aumentar la latencia y arruinar la experiencia del usuario final.

Esta guía proporciona un marco práctico y neutral respecto al proveedor para identificar, diagnosticar y resolver el solapamiento de canales. Cubriremos la mecánica de la interferencia de RF en las bandas de 2.4 GHz y 5 GHz, cómo configurar la Gestión de Recursos de Radio (RRM) de manera efectiva y cómo implementar un plan de canales disciplinado que proteja el rendimiento de su Guest WiFi y garantice una recopilación de datos precisa para su WiFi Analytics .


Análisis Técnico Profundo: Comprensión de las Interferencias

El WiFi funciona en un espectro compartido y sin licencia. Para gestionar esto, el protocolo MAC 802.11 utiliza un mecanismo llamado Acceso Múltiple por Detección de Portadora y Prevención de Colisiones (CSMA/CA). Antes de transmitir, un dispositivo debe "escuchar" para asegurarse de que el canal está libre. Si otro dispositivo está transmitiendo, debe esperar.

Cuando la planificación de canales falla, se producen dos tipos distintos de interferencias:

Interferencia de Co-canal (CCI)

La CCI ocurre cuando dos o más AP con celdas de cobertura superpuestas funcionan exactamente en el mismo canal. Como pueden "escucharse" entre sí, se ceden el paso mutuamente. Cada cliente en la zona de solapamiento se ve obligado a entrar en un único dominio de colisión, compartiendo de forma efectiva el tiempo de transmisión de un solo AP. En un despliegue denso, la CCI actúa como un cuello de botella masivo, paralizando el rendimiento.

Interferencia de Canal Adyacente (ACI)

La ACI es, posiblemente, más destructiva. Ocurre cuando los AP se colocan en canales adyacentes que se solapan (por ejemplo, el Canal 1 y el Canal 3 en la banda de 2.4 GHz). Al ser canales diferentes, el mecanismo CSMA/CA no reconoce las transmisiones del otro AP como tráfico 802.11 válido ante el cual deba ceder el paso. En su lugar, lo ve como ruido de RF puro. Ambos AP transmiten simultáneamente, lo que provoca colisiones de tramas, tasas masivas de retransmisión y una grave degradación del rendimiento.


La Realidad de 2.4 GHz frente a 5 GHz

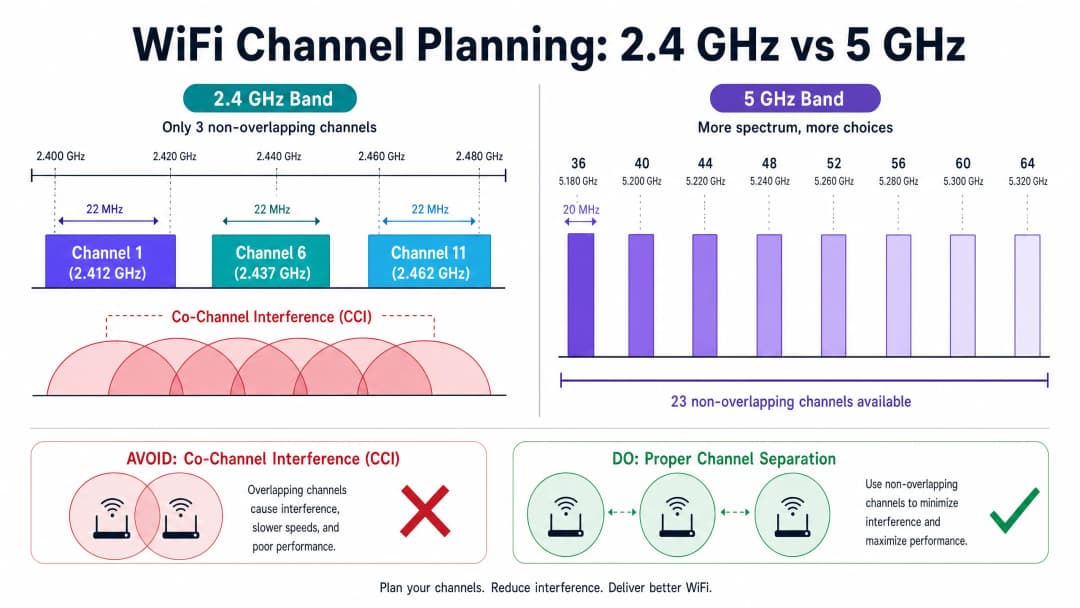

La banda de 2.4 GHz ofrece solo tres canales de 20 MHz que no se solapan: 1, 6 y 11. Cualquier desviación de este plan (por ejemplo, usar los canales 2, 3 o 4) garantiza la ACI. Para un análisis más profundo de las bandas de frecuencia, consulte nuestra guía sobre Wi Fi Frequencies: A Guide to Wi-Fi Frequencies in 2026 .

La banda de 5 GHz proporciona un espectro significativamente mayor, ofreciendo hasta 23 canales de 20 MHz que no se solapan (dependiendo de las regulaciones regionales como ETSI en Europa o la FCC en EE. UU.). Esto convierte a los 5 GHz en la banda de capacidad principal para despliegues empresariales.


Guía de implementación: Corrección del entorno de RF

Resolver el solapamiento de canales requiere un enfoque sistemático para la asignación de canales, la gestión de la potencia y la monitorización continua.

1. Aplicar un plan de canales estricto

  • 2.4 GHz: Adhiérase estrictamente a los canales 1, 6 y 11. Nunca utilice la agregación de canales (channel bonding) de 40 MHz en 2.4 GHz. Si tiene demasiados AP para tres canales, debe reducir la potencia de transmisión o desactivar las radios de 2.4 GHz en determinados AP para evitar el solapamiento.
  • 5 GHz: Utilice todo el espectro disponible (por ejemplo, UNII-1, UNII-2, UNII-3). En entornos de alta densidad, limite el ancho de canal a 20 MHz o 40 MHz para maximizar el número de canales disponibles que no se solapan. Evite los canales de 80 MHz o 160 MHz a menos que realice el despliegue en zonas de muy baja densidad.

2. Optimizar la potencia de transmisión (Tx)

Dejar los AP a la máxima potencia de transmisión es el error de despliegue más común. Una potencia Tx alta infla artificialmente la celda de cobertura, aumentando la zona de solapamiento con los AP vecinos y exacerbando la CCI.

  • Regla general: Diseñe para un límite de celda de aproximadamente -67 dBm, con no más de un 15-20% de solapamiento entre celdas adyacentes.
  • Asimetría de potencia: Asegúrese de que la potencia de transmisión del AP coincida aproximadamente con la potencia de transmisión de los clientes móviles típicos (alrededor de 10-14 dBm). Si el AP grita pero el cliente solo puede susurrar, se generan problemas de "clientes pegajosos" (sticky clients).

3. Configurar la gestión de recursos de radio (RRM) con cuidado

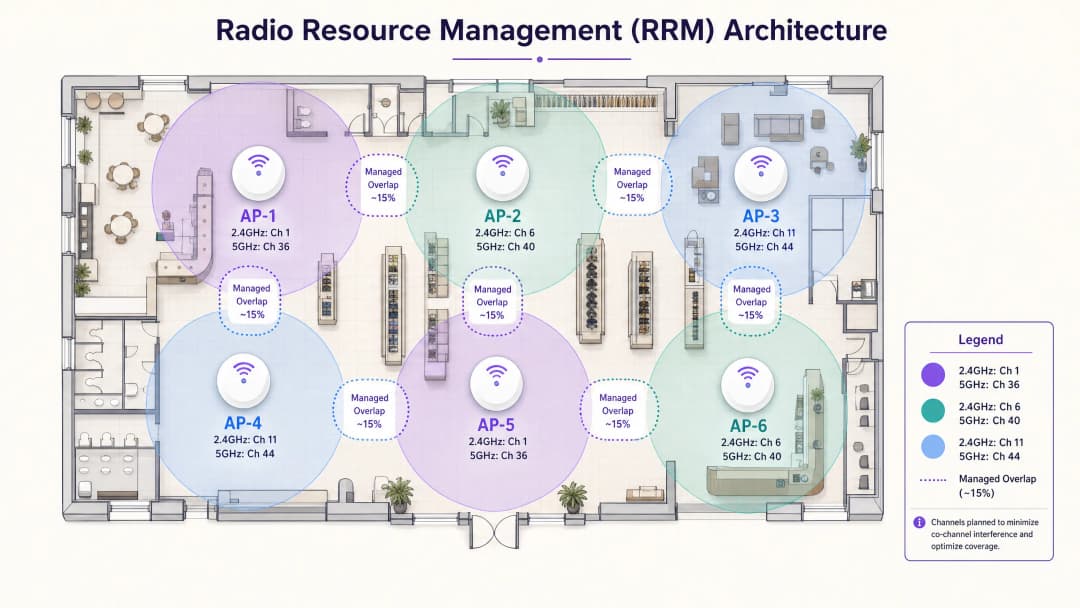

Los controladores modernos utilizan RRM (o ARM) para ajustar dinámicamente los canales y la potencia. Aunque es útil, debe estar acotado.

  • Establezca umbrales de potencia Tx mínimos y máximos para evitar que RRM aumente los AP a la máxima potencia durante eventos de interferencia temporales.
  • Programe los cambios de canal de RRM para las horas de menor actividad para evitar interrumpir las sesiones activas de los clientes.



Buenas prácticas y mantenimiento de la red

  • Band Steering: Active el band steering para dirigir a los clientes compatibles a la banda de 5 GHz, que está más limpia, liberando tiempo de transmisión en 2.4 GHz para dispositivos IoT heredados.
  • Tasas de datos mínimas: Desactive las tasas de datos heredadas (por ejemplo, 1, 2, 5.5, 11 Mbps). Obligar a los clientes a utilizar tasas básicas más altas reduce el tamaño de la celda de cobertura y garantiza que los clientes lentos no consuman un tiempo de transmisión excesivo.
  • Coexistencia: Tenga en cuenta las interferencias que no sean de WiFi. Si va a desplegar balizas, lea nuestra guía sobre BLE Low Energy Explained for Enterprise .
  • Segmentación: Para entornos compartidos complejos, implemente una separación lógica adecuada. Consulte nuestras Prácticas recomendadas de microsegmentación para redes WiFi compartidas (o la versión en italiano: Best Practices per la Micro-Segmentazione nelle Reti WiFi Condivise ).

Resolución de problemas y mitigación de riesgos

Al diagnosticar problemas de rendimiento:

  1. Realice un análisis de espectro: Utilice un analizador de espectro dedicado, no solo un escáner de WiFi, para identificar interferencias que no sean 802.11 (por ejemplo, microondas, equipos audiovisuales inalámbricos).
  2. Audite los registros de RRM: Revise con qué frecuencia los AP cambian de canal. Un aleteo excesivo indica un entorno de RF inestable o algoritmos RRM demasiado agresivos.
  3. Compruebe si hay AP no autorizados: Las redes vecinas que funcionan en canales superpuestos causarán CCI/ACI. En Office Wi Fi: Optimize Your Modern Office Wi-Fi Network , analizamos estrategias para gestionar las interferencias en edificios con múltiples inquilinos.

ROI e impacto empresarial

Corregir la superposición de canales no es solo una tarea de TI; afecta directamente a los resultados financieros.

  • Mayor capacidad: Al eliminar la CCI, la red puede admitir más usuarios simultáneos sin degradación, lo que resulta crucial para grandes eventos o períodos comerciales de gran actividad.
  • Mejores analíticas: Los entornos de RF limpios permiten conexiones de clientes más fiables, lo que garantiza que su plataforma de WiFi Analytics capture datos precisos de tiempo de permanencia y afluencia.
  • Reducción de tickets de soporte: Una conectividad estable reduce drásticamente las quejas de los invitados y del personal, disminuyendo la carga operativa del servicio de soporte de TI.

Definiciones clave

Interferencia de cocanal (CCI)

Interferencia que se produce cuando varios puntos de acceso funcionan exactamente en el mismo canal y sus áreas de cobertura se superponen.

Obliga a todos los dispositivos en la zona de superposición a compartir el tiempo de transmisión, lo que reduce drásticamente el rendimiento en despliegues densos.

Interferencia de canal adyacente (ACI)

Interferencia causada cuando los puntos de acceso funcionan en canales superpuestos pero diferentes (por ejemplo, los canales 1 y 3 de 2.4 GHz).

Provoca colisiones de tramas y corrupción de datos porque el protocolo 802.11 no puede coordinar adecuadamente las transmisiones en diferentes frecuencias.

Gestión de recursos de radio (RRM)

Una función de controlador de software centralizado que gestiona dinámicamente la potencia de transmisión de los puntos de acceso y las asignaciones de canales en función de las condiciones de RF.

Esencial para grandes despliegues, pero debe configurarse con límites (potencia de transmisión Tx mín./máx.) para evitar un comportamiento inestable de la red.

CSMA/CA

Acceso múltiple por detección de portadora y evitación de colisiones. El protocolo que utiliza el WiFi para garantizar que solo un dispositivo transmita en un canal a la vez.

Comprender este mecanismo de "escuchar antes de hablar" es crucial para entender por qué la CCI degrada el rendimiento de la red.

Band Steering

Una función que anima u obliga a los clientes de doble banda a conectarse a la banda de 5 GHz en lugar de a la congestionada banda de 2.4 GHz.

Se utiliza para equilibrar la carga de los clientes y preservar el tiempo de transmisión de 2.4 GHz para los dispositivos heredados.

Agrupación de canales (Channel Bonding)

Combinación de varios canales adyacentes de 20 MHz en canales más anchos (40, 80 o 160 MHz) para aumentar las tasas de datos máximas.

Aunque aumenta la velocidad individual, reduce el número de canales no superpuestos disponibles, lo que a menudo provoca CCI en entornos empresariales densos.

RSSI

Indicador de fuerza de la señal recibida. Una medida de la potencia presente en una señal de radio recibida.

Se utiliza durante los estudios de cobertura (site surveys) para determinar el límite de la celda de cobertura útil de un punto de acceso (normalmente fijado en -67 dBm para datos empresariales).

Tasas de datos básicas

Las velocidades mínimas a las que debe ser capaz de comunicarse un cliente para asociarse con un punto de acceso.

Desactivar las tasas básicas bajas (por ejemplo, 1, 2 Mbps) obliga a los clientes lentos a salir de la red y reduce el tamaño físico de la celda de cobertura del punto de acceso.

Ejemplos prácticos

Un hotel de 200 habitaciones experimenta un rendimiento deficiente de la red WiFi en los pasillos. Los AP están desplegados cada 10 metros. El panel de control muestra una alta utilización en la banda de 2.4 GHz, y los AP funcionan en los canales 1, 4, 6, 8 y 11 a la máxima potencia de transmisión.

  1. Reconfigurar las radios de 2.4 GHz para utilizar estrictamente solo los canales 1, 6 y 11. 2. Reducir drásticamente la potencia de transmisión en todos los AP para minimizar el solapamiento de celdas (con un objetivo de ~15% de solapamiento a -67 dBm). 3. Habilitar el band steering para forzar a los dispositivos compatibles a conectarse a la banda de 5 GHz. 4. Desactivar las tasas de datos heredadas (por debajo de 12 Mbps) para reducir el tamaño efectivo de la celda y mejorar la eficiencia del tiempo de transmisión (airtime).
Comentario del examinador: El despliegue original sufría una grave interferencia de canal adyacente (ACI) debido al uso de canales solapados (4 y 8), agravada por la interferencia cocanal (CCI) causada por la potencia máxima de transmisión en un despliegue denso. La solución restablece el plan de canales no solapados y ajusta el tamaño de las celdas de RF.

Una gran cadena minorista utiliza la banda de 5 GHz para sus redes corporativas y de punto de venta (POS). Durante las horas punta, el rendimiento disminuye significativamente. Actualmente utilizan un ancho de canal de 80 MHz para "maximizar la velocidad" en sus 40 AP de la tienda.

Reducir el ancho de canal en todos los AP de 5 GHz de 80 MHz a 20 MHz (o un máximo de 40 MHz). Volver a planificar los canales en todos los AP utilizando los canales no solapados que ahora están disponibles para garantizar que los AP adyacentes no compartan la misma frecuencia.

Comentario del examinador: Aunque los canales de 80 MHz ofrecen altas velocidades punta para un solo cliente, consumen cuatro canales estándar de 20 MHz. En un despliegue denso con 40 AP, esto agota rápidamente el espectro disponible, lo que provoca una CCI masiva. Reducir a 20 MHz ofrece velocidades punta más bajas por cliente, pero una capacidad agregada significativamente mayor para el establecimiento.

Preguntas de práctica

Q1. Estás desplegando WiFi en un centro de conferencias de alta densidad. Tienes 60 APs en un único gran pabellón. Para maximizar el rendimiento de los 2000 asistentes, ¿cómo deberías configurar los anchos de canal de 5 GHz?

Sugerencia: Considera el número total de canales disponibles frente al número de APs que pueden "oírse" entre sí en un espacio abierto.

Ver respuesta modelo

Configura todas las radios de 5 GHz para utilizar anchos de canal de 20 MHz. En un pabellón abierto, la RF se propaga lejos. El uso de canales de 40 MHz u 80 MHz agotaría rápidamente el espectro disponible, lo que obligaría a los APs a reutilizar canales y crearía una interferencia de cocanal (CCI) masiva. Los canales de 20 MHz proporcionan el número máximo de canales que no se solapan, ofreciendo la mayor capacidad agregada para el recinto.

Q2. El director de TI de un estadio nota que los clientes se desconectan y reconectan con frecuencia mientras caminan por el vestíbulo, a pesar de tener una señal fuerte. Los APs están configurados con la potencia de transmisión máxima. ¿Cuál es la causa probable y la solución?

Sugerencia: Piensa en la diferencia entre las capacidades de transmisión del AP y las del cliente móvil.

Ver respuesta modelo

La causa probable son los "clientes pegajosos" (sticky clients) debido a la asimetría de potencia. El AP está transmitiendo a la máxima potencia, por lo que el cliente ve una señal fuerte y permanece conectado. Sin embargo, la radio del cliente es demasiado débil para transmitir de vuelta al AP lejano de forma fiable. La solución es reducir la potencia de transmisión del AP para que coincida aproximadamente con las capacidades del cliente (por ejemplo, 10-14 dBm) y garantizar un solapamiento de celdas adecuado (15-20%).

Q3. Una tienda minorista está experimentando un rendimiento terrible en 2.4 GHz. Una aplicación de escaneo de WiFi muestra APs cercanos en los canales 1, 6 y 11. Sin embargo, el rendimiento sigue siendo deficiente. ¿Qué debería hacer a continuación el ingeniero de red?

Sugerencia: Las aplicaciones de escaneo de WiFi solo ven tramas 802.11. ¿Qué más funciona en la banda de 2.4 GHz?

Ver respuesta modelo

El ingeniero debería realizar un análisis de espectro de RF adecuado utilizando hardware dedicado. La banda de 2.4 GHz se comparte con muchos dispositivos que no son WiFi (Bluetooth, hornos microondas, cámaras inalámbricas, Zigbee). Un escáner de WiFi estándar no puede detectar el ruido de RF puro de estos dispositivos, el cual podría estar destruyendo el umbral de ruido y causando los problemas de rendimiento.
