Power over Ethernet (PoE) per Access Point: una guida all'implementazione

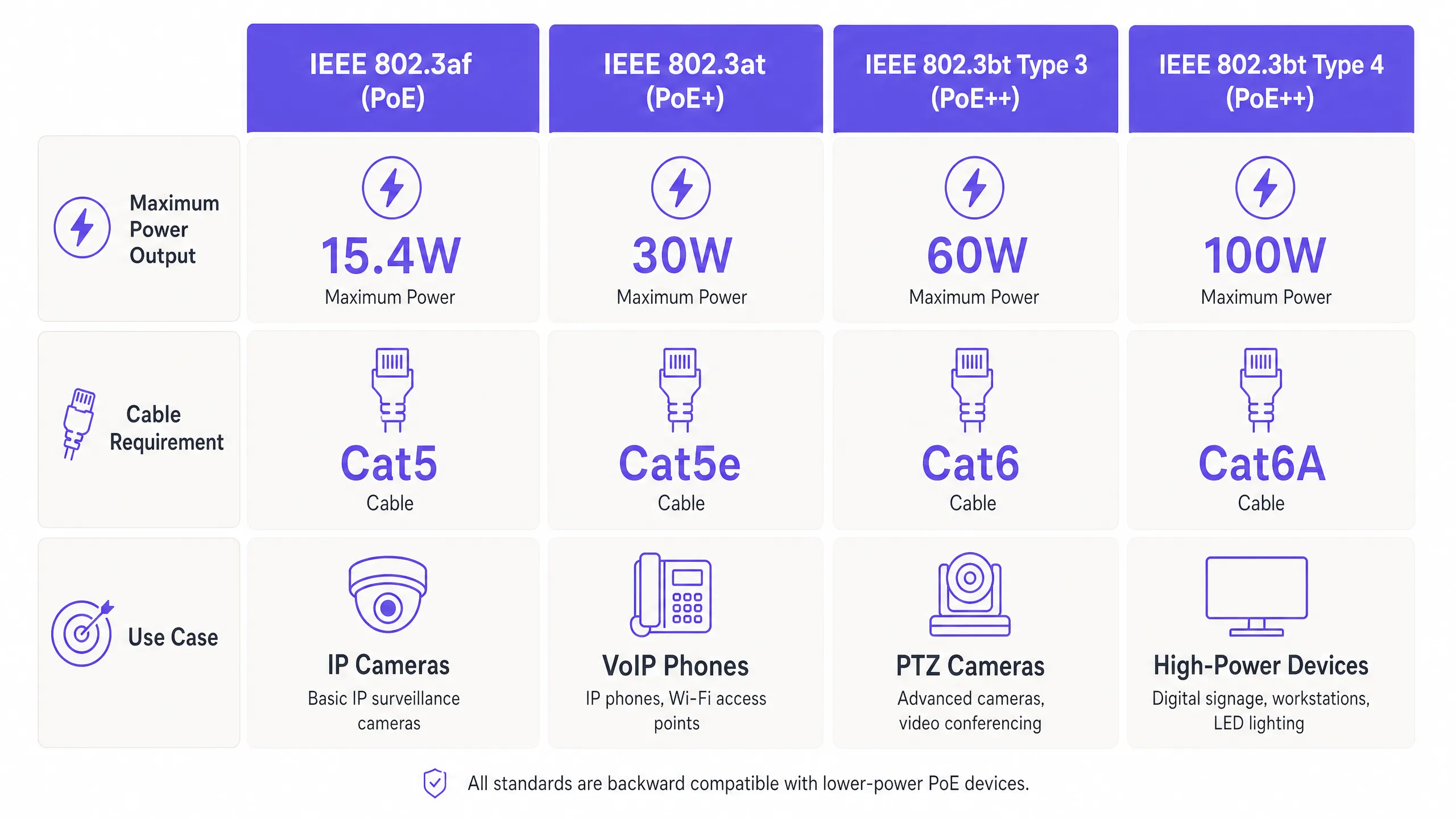

Benvenuto al Technical Briefing di Purple. Sono la tua guida e oggi approfondiremo il tema del Power over Ethernet — o PoE — specificamente per le distribuzioni di access point. Si tratta di un argomento critico per IT manager, network architect e CTO che gestiscono infrastrutture in ambienti ad alta densità come stadi, hotel e catene retail. Partiamo dal contesto. Perché parliamo di PoE proprio adesso? Perché il panorama del WiFi aziendale sta cambiando rapidamente. Con l'avvento del WiFi 6, del WiFi 6E e del WiFi 7 all'orizzonte, i requisiti di alimentazione per gli access point sono aumentati drasticamente. I giorni in cui bastava collegare un access point standard 802.3af da 15,4 watt sono ormai lontani. Gli AP moderni, con il loro throughput multi-gigabit, le radio tri-band e le funzionalità IoT integrate, richiedono un'alimentazione seria e affidabile. Analizziamo quindi la realtà tecnica. È necessario comprendere il panorama degli standard IEEE. Abbiamo iniziato con lo standard 802.3af — il PoE originale — che eroga fino a 15,4 watt sulla porta dello switch, che si traducono in circa 12,9 watt sul dispositivo alimentato dopo le perdite del cavo. Questo andava bene per gli access point di base di un decennio fa. Poi è arrivato l'802.3at, o PoE Plus, che ha raddoppiato il budget a 30 watt sullo switch. Questo è ancora il punto di equilibrio ideale per molti access point aziendali attuali — i tuoi AP WiFi 6 di fascia media di Cisco, Aruba o Ubiquiti consumano in genere tra i 18 e i 25 watt a pieno carico. Ma se stai distribuendo hardware WiFi 6E o WiFi 7 di fascia alta — in particolare AP tri-band con uplink da 2,5 gigabit — devi guardare all'802.3bt, specificamente Type 3 o Type 4, che spingono rispettivamente da 60 a 100 watt. È qui che la pianificazione diventa seria. Ora, il problema più grande che riscontriamo sul campo è l'errato calcolo del budget di potenza. Uno switch potrebbe pubblicizzare 48 porte PoE Plus, ma questo non significa affatto che possa erogare 30 watt su tutte le 48 porte contemporaneamente. Devi calcolare il budget di potenza totale rispetto alla potenza PoE nominale dello switch. Ecco un esempio pratico. Hai uno switch PoE Plus a 48 porte con un budget di potenza totale di 740 watt. Stai distribuendo 40 access point, ciascuno dei quali consuma 25 watt sotto carico. Si tratta di una richiesta di 1.000 watt a fronte di un budget di 740 watt. Lo switch inizierà a dare priorità alle porte e potenzialmente a spegnere i dispositivi a priorità inferiore. Considera sempre un margine di sovraccarico dal 20 al 30 percento al di sopra del carico calcolato. Non è un optional, è un requisito fondamentale. Parliamo di cablaggio, perché è qui che i progetti falliscono silenziosamente. Per PoE Plus e superiori, il Cat 6A rappresenta il gold standard. Il motivo non è solo la velocità di trasmissione dei dati, ma la gestione termica. Quando si fanno passare 60 watt attraverso un cavo, e si ha un fascio di 50 o 100 cavi che passano in una canalina a soffitto, la generazione di calore cumulativa è significativa. La sezione più ampia del conduttore del Cat 6A e la schermatura migliorata gestiscono questo fenomeno molto meglio del Cat 5e. Lo stesso standard IEEE raccomanda il Cat 6A per le implementazioni 802.3bt per mantenere le prestazioni sull'intera lunghezza del canale di 100 metri. Ora, una domanda che riceviamo di frequente: iniettori PoE rispetto a switch PoE — quale utilizzare? Per qualsiasi implementazione aziendale di più di due o tre access point, la risposta è sempre uno switch PoE gestito. Gli iniettori sono uno strumento di retrofit per dispositivi singoli. Uno switch gestito offre monitoraggio SNMP, riavvio dell'alimentazione per singola porta, negoziazione dell'energia basata su LLDP e visibilità centralizzata. Quando un access point si disconnette alle 2 del mattino nel corridoio di un hotel, si desidera poterlo riavviare da remoto dal proprio NMS, non inviare un tecnico. A proposito di gestione, parliamo della segmentazione VLAN. Ogni implementazione di access point PoE dovrebbe implementare una corretta architettura VLAN. Il traffico WiFi degli ospiti, il traffico di gestione e la rete aziendale devono essere separati logicamente. Questa non è solo una best practice, è un requisito di conformità ai sensi dello standard PCI DSS se si elaborano pagamenti con carta in prossimità di quella rete, ed è fondamentale per gli obblighi di trattamento dei dati del GDPR. La piattaforma hardware-agnostic di Purple si integra nativamente con questa architettura, consentendo di distribuire il WiFi per gli ospiti con autenticazione Captive Portal su qualsiasi infrastruttura di access point di qualsiasi fornitore, mantenendo al contempo una netta segmentazione della rete. Lasciate che vi illustri uno scenario reale. Un hotel di 200 camere nel Regno Unito doveva passare dal vecchio WiFi 4 al WiFi 6. Avevano 180 access point da installare — uno per camera più i corridoi e le aree pubbliche. Il loro cablaggio Cat 5e esistente era al limite per il PoE Plus. La soluzione è stata un approccio a fasi: installare AP WiFi 6 che assorbissero meno di 25 watt per rimanere all'interno dell'inviluppo termico del Cat 5e, con un aggiornamento pianificato del cablaggio a Cat 6A nella seconda fase per sbloccare la piena capacità del WiFi 6E. L'infrastruttura degli switch è stata dimensionata con switch PoE Plus a 48 porte con budget di 740 watt, installati in armadi IDF su ogni piano, con un uplink in fibra a 10 gigabit verso il core. Il risultato è stato un'infrastruttura stabile e scalabile che ha registrato miglioramenti misurabili nei punteggi di soddisfazione degli ospiti. Ora facciamo una sessione di domande e risposte rapide sui quesiti che sentiamo più spesso. Posso combinare diversi standard PoE sullo stesso switch? Sì, gli switch PoE sono retrocompatibili. Uno switch 802.3bt negozierà al ribasso fino a 802.3af o 802.3at per i dispositivi a potenza inferiore. Assicuratevi solo che il vostro budget di alimentazione tenga conto dell'effettivo assorbimento di ciascun dispositivo. Cosa succede se un access point non riceve abbastanza energia? Funzionerà in modalità ridotta. Funzionalità come le porte USB, le radio secondarie o gli uplink multi-gigabit potrebbero essere disabilitate. L'AP continuerà a funzionare, ma non al massimo delle sue specifiche. Verifica sempre i requisiti di alimentazione minimi e consigliati dal produttore del tuo AP. Dovrei usare estensori PoE per tratte di cavo lunghe? Solo come ultima risorsa. Gli estensori introducono latenza e ulteriori punti di vulnerabilità. Riprogetta il posizionamento dell'IDF per mantenere le tratte sotto i 100 metri, ove possibile. Per riassumere i punti chiave del briefing di oggi. Primo, adegua il tuo standard PoE alle reali esigenze di alimentazione del tuo AP — non sovradimensionare inutilmente, ma non sottodimensionare mai. Secondo, calcola il budget di potenza dello switch con un margine di overhead dal 20 al 30 percento e validalo prima dell'acquisto. Terzo, investi in cablaggi Cat 6A per qualsiasi implementazione che preveda PoE Plus o superiore — i soli vantaggi termici giustificano il costo. Quarto, utilizza switch PoE gestiti per le implementazioni enterprise — le funzionalità di gestione operativa sono imprescindibili. E quinto, implementa una corretta segmentazione VLAN fin dal primo giorno — è sia un requisito di sicurezza che un obbligo di conformità. L'infrastruttura che costruisci oggi deve supportare il WiFi 7 domani. Gestire correttamente il PoE non significa solo alimentare gli access points — significa costruire una base su cui la tua analisi del guest WiFi, i tuoi dispositivi IoT e la tua tecnologia operativa possano fare affidamento per il prossimo decennio. Grazie per aver partecipato a questo Purple Technical Briefing. Per ulteriori linee guida sull'implementazione, visita purple dot ai.
