Utilizzo di Packet Capture (PCAP) per diagnosticare le prestazioni WiFi lente
Questa guida di riferimento tecnico fornisce a IT manager, architetti di rete e direttori operativi delle strutture una metodologia strutturata a livello di pacchetto per diagnosticare e risolvere le prestazioni WiFi aziendali lente utilizzando l'analisi Packet Capture (PCAP). Analizzando i frame 802.11 grezzi — inclusi i tassi di ritrasmissione, l'utilizzo dell'airtime e i metadati del livello fisico — i team possono isolare con precisione i colli di bottiglia a livello RF dai problemi cablati o applicativi. Applicabile a strutture ad alta densità tra cui hotel, catene di vendita al dettaglio, stadi e centri congressi, questa guida offre flussi di lavoro diagnostici pratici, casi di studio reali e passaggi di remediation della configurazione per recuperare la capacità di rete e proteggere l'esperienza degli ospiti.
Ascolta questa guida
Visualizza trascrizione del podcast
- Executive Summary
- Technical Deep-Dive
- Il mezzo 802.11 e il requisito della Monitor Mode
- La struttura dei frame 802.11 e il Radiotap Header
- Ritrasmissioni di Frame e Airtime Starvation
- Guida all'Implementazione
- Flusso di Lavoro Passo-Passo per la Cattura dei Pacchetti Wireless
- Best Practice
- Risoluzione dei Problemi e Mitigazione dei Rischi
- ROI e impatto aziendale
- Riferimenti

Executive Summary
Per i Chief Technology Officer, gli architetti di rete e i direttori delle operazioni delle strutture, il "WiFi lento" rappresenta una minaccia costante per l'efficienza operativa e la soddisfazione degli ospiti. Sebbene le dashboard di gestione di rete standard forniscano punteggi di stato di alto livello, spesso nascondono le cause alla radice del degrado wireless. Per risolvere problemi di prestazioni cronici in ambienti ad alta densità — come centri congressi di hotel, centri commerciali e stadi — i team IT devono andare oltre le metriche sintetiche e analizzare i frame wireless grezzi.
L'uso dell'analisi Packet Capture (PCAP) fornisce la fonte di verità definitiva, consentendo ai team di ingegneria di rete di sezionare l'interazione tra i dispositivi client e gli access point a livello fisico e di collegamento dati. Questa guida di riferimento tecnico delinea una metodologia strutturata e indipendente dal fornitore per catturare e analizzare i frame 802.11. Concentrandosi su indicatori critici come i tassi di ritrasmissione dei frame, l'utilizzo dei canali e la saturazione dell'airtime, gli amministratori di rete possono isolare i problemi del livello fisico wireless dai colli di bottiglia del backhaul cablato o delle applicazioni. L'implementazione di queste pratiche diagnostiche, combinata con soluzioni di livello enterprise come Guest WiFi e WiFi Analytics , trasforma un'infrastruttura di rete problematica in una risorsa aziendale ad alte prestazioni e ad alto ROI.
Technical Deep-Dive
Il mezzo 802.11 e il requisito della Monitor Mode
Per diagnosticare accuratamente le prestazioni wireless, gli architetti di rete devono comprendere che il mezzo wireless è fondamentalmente diverso da una rete cablata commutata. Il wireless è un mezzo condiviso e half-duplex in cui solo un dispositivo alla volta può trasmettere su un canale in un dato millisecondo. Inoltre, le schede di interfaccia di rete wireless (NIC) standard funzionano in modalità "managed" o "station", il che significa che scartano qualsiasi frame non esplicitamente indirizzato al loro indirizzo MAC. Per catturare il quadro completo delle interazioni wireless, una stazione di cattura deve utilizzare un adattatore configurato in Monitor Mode.
> Monitor Mode vs. Promiscuous Mode: Mentre la modalità promiscua nelle reti cablate consente a una NIC di catturare tutti i pacchetti su un dominio di broadcast locale, non funziona per gli header dei frame wireless. La modalità monitor consente all'adattatore wireless di intercettare passivamente tutti i frame 802.11 nell'aria su un canale specifico, catturando i frame di gestione e controllo oltre ai payload di dati, senza associarsi a un AP.
La struttura dei frame 802.11 e il Radiotap Header
Ogni pacchetto wireless catturato in modalità monitor viene preceduto da un Radiotap Header dal driver di acquisizione. Questo header non viaggia via etere; fornisce invece metadati critici a livello fisico catturati dalla scheda di rete radio (NIC) utilizzata per lo sniffing. Le metriche chiave del livello fisico includono il canale e la frequenza (che verificano che l'acquisizione sia avvenuta sul canale previsto), la potenza del segnale in dBm (RSSI) e la velocità dei dati (data rate) a cui è stato trasmesso lo specifico frame.
Sotto l'header Radiotap si trova l'header MAC 802.11, che categorizza i frame in tre tipi principali:
| Tipo di Frame | Sottotipi Principali | Ruolo nella Diagnostica delle Prestazioni |
|---|---|---|
| Management | Beacon, Probe Request/Response, Association, Deauthentication | Un volume elevato indica lacune di copertura, roaming aggressivo o sovraccarico di client legacy. |
| Control | ACK, Block ACK, RTS, CTS | Le ritrasmissioni (mancanza di ACK) indicano collisioni o interferenze. RTS/CTS diagnostica i nodi nascosti. |
| Data | QoS Data, Null Function | Un'elevata percentuale di frame di dati a bassa velocità indica saturazione del tempo di trasmissione (airtime starvation). |
Ritrasmissioni di Frame e Airtime Starvation
Poiché lo standard 802.11 non dispone di un sistema di rilevamento delle collisioni durante la trasmissione, si affida a una conferma positiva. Ogni frame unicast deve essere confermato dalla radio ricevente tramite un frame Control ACK. Se il mittente non riceve un ACK entro una finestra temporale rigorosa, incrementa il proprio contatore di tentativi e ritrasmette il frame. In un'implementazione aziendale ottimale, il tasso di tentativi 802.11 (Retry Rate) dovrebbe rimanere inferiore al 5%. Un tasso di tentativi superiore al 10% porta a un degrado cumulativo del throughput e della latenza.
L'airtime starvation si verifica quando i dispositivi client con scarsa potenza del segnale o funzionalità legacy trasmettono dati a velocità ridotte, come 1 Mbps o 6 Mbps. Poiché questi frame a bassa velocità richiedono molto più tempo per essere trasmessi rispetto ai frame ad alta velocità con standard 802.11ac/ax, un singolo client distante può consumare una quota sproporzionata del tempo di trasmissione disponibile, privando del mezzo i client ad alta velocità vicini. Questa è una delle cause più comuni e meno diagnosticate di lentezza del WiFi nei settori dell' Hospitality e del Retail .

Guida all'Implementazione

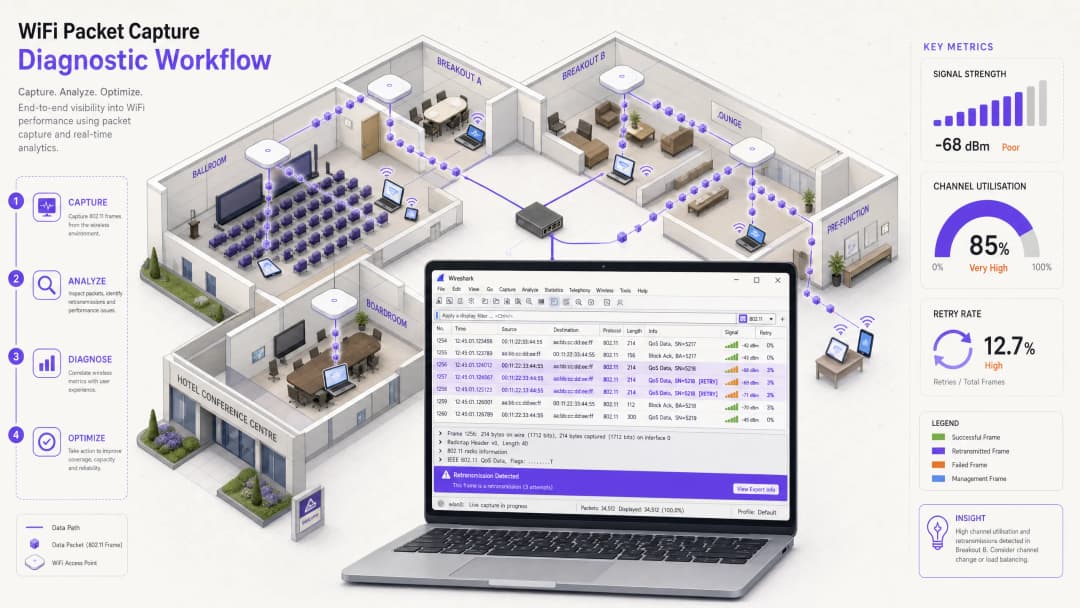

Flusso di Lavoro Passo-Passo per la Cattura dei Pacchetti Wireless
Per isolare e diagnosticare le prestazioni lente del WiFi utilizzando i file PCAP, i team di ingegneria di rete dovrebbero seguire questo flusso di lavoro diagnostico strutturato in cinque fasi.
Fase 1: Configurazione dell'acquisizione e blocco del canale. Utilizza un adattatore wireless USB esterno dedicato che supporti la modalità monitor. Identifica il canale dell'AP che presenta prestazioni lente utilizzando uno strumento di site survey o la dashboard del controller dell'AP. Configura l'adattatore di sniffing in modalità monitor e bloccalo su quel canale specifico e sulla relativa larghezza di banda. Posiziona il laptop di acquisizione in stretta prossimità fisica con il dispositivo client interessato per garantire che lo sniffer rilevi lo stesso ambiente RF.

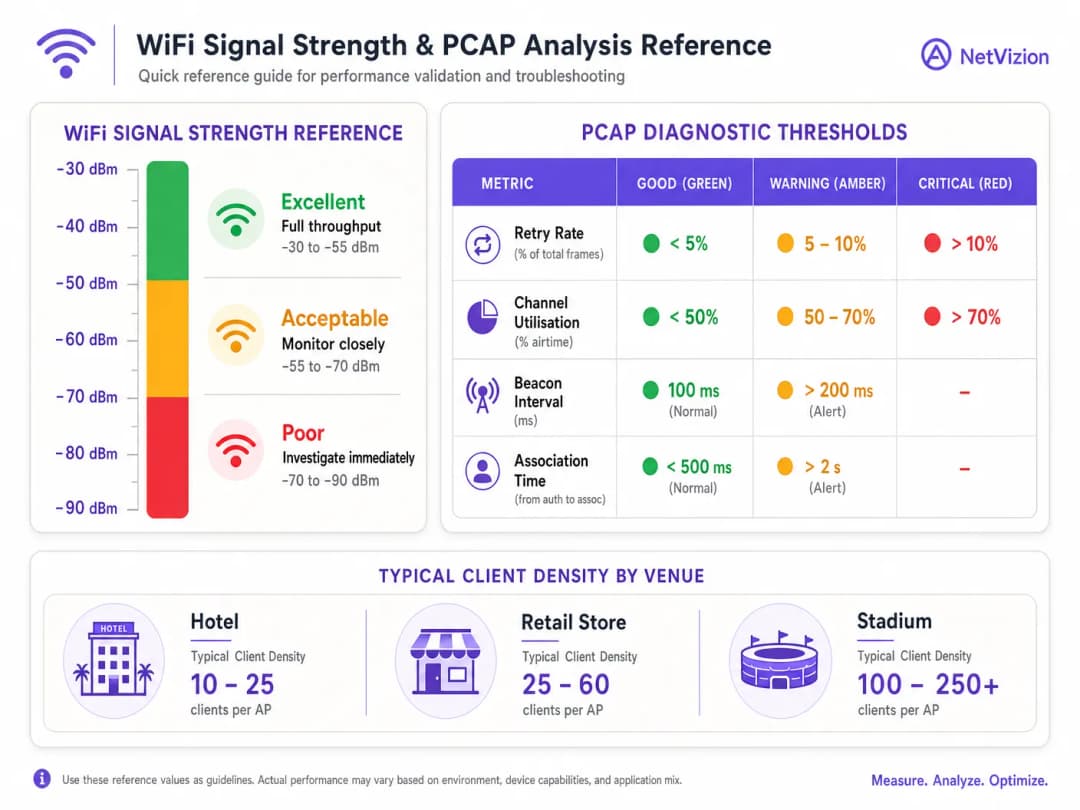

Fase 2: Convalida dello stato del livello fisico. Prima di analizzare i protocolli dei livelli superiori, verifica le caratteristiche del livello fisico nell'intestazione Radiotap. Assicurati che l'RSSI del client sia di almeno -67 dBm con un noise floor inferiore a -95 dBm, ottenendo un SNR di 28 dB o superiore per supportare voce e dati ad alta densità. Controlla se il client sta trasmettendo a indici MCS (Modulation and Coding Scheme) bassi; se i frame vengono inviati costantemente al di sotto di MCS 2, il client risente di una scarsa qualità del segnale o di ostruzioni fisiche.
Fase 3: Filtra e analizza i frame 802.11. Apri il file PCAP in Wireshark e applica filtri di visualizzazione specifici per isolare il problema. Per isolare l'indirizzo MAC di un client specifico, usa wlan.addr == [Client_MAC]. Per filtrare le ritrasmissioni, usa wlan.fc.retry == 1. Per monitorare l'overhead dei frame di gestione, usa wlan.fc.type == 0. Per verificare l'utilizzo del canale, vai su Statistics > I/O Graph e traccia i pacchetti totali al secondo rispetto ai pacchetti di tentativi al secondo.
Fase 4: Identificazione della causa radice. Analizza i dati filtrati rispetto alle soglie di prestazione stabilite. Un tasso di tentativi elevato superiore al 10% combinato con una buona potenza del segnale indica collisioni di frame dovute a un problema di Hidden Node (nodo nascosto) o a interferenze non-WiFi. Velocità di trasmissione dati basse combinate con un elevato utilizzo del tempo di trasmissione indicano Airtime Starvation (saturazione del tempo di trasmissione) causata da client legacy o dispositivi distanti. Richieste e risposte di probe eccessive indicano un comportamento da "sticky client" o limiti di copertura dell'AP inadeguati.
Fase 5: Applicazione delle soluzioni e nuovo test. In base alla causa radice identificata, implementa le modifiche di configurazione appropriate. Disabilita le velocità di trasmissione dati legacy (1, 2, 5.5, 11 Mbps) e imposta la velocità di base minima su 12 Mbps o 24 Mbps. Per i problemi di nodo nascosto, configura una soglia RTS/CTS sull'AP. Regola la potenza di trasmissione dell'AP per ridurre l'interferenza co-canale. Esegui un PCAP di follow-up per confermare che il tasso di tentativi sia sceso al di sotto del 5% e che le velocità medie dei dati siano aumentate. Per una guida più approfondita sull'autenticazione e il controllo degli accessi, consulta Come implementare l'autenticazione 802.1X con Cloud RADIUS .
Best Practice
Durante la diagnosi delle reti aziendali, i solutions architect devono attenersi alle best practice standard del settore e indipendenti dai singoli vendor per garantire una diagnostica accurata e una stabilità a lungo termine.
Sfrutta Acquisizioni Intelligenti e Attivate (Triggered). L'acquisizione continua e completa dei pacchetti su centinaia di AP è proibitiva in termini di storage. Utilizza invece piattaforme di gestione di rete moderne che supportano il PCAP attivato da eventi. Piattaforme come Cisco Catalyst Center o Aruba Central possono attivare automaticamente un PCAP a buffer rotante quando un client riscontra un errore di associazione, un'elevata latenza DHCP o tentativi 802.11 eccessivi. Questo approccio è particolarmente rilevante per gli ambienti Sanitari e di Trasporto dove l'affidabilità della rete è fondamentale.
Isola i Colli di Bottiglia delle Prestazioni Wireless rispetto a quelle Cablate. Verifica sempre se il reclamo di "WiFi lento" sia effettivamente un problema wireless. Confronta i tempi di risposta HTTP o i tempi di andata e ritorno (RTT) TCP con il tasso di tentativi 802.11 nel tuo PCAP. Se l'RTT TCP è alto ma il tasso di tentativi 802.11 è basso (inferiore al 3%), il collo di bottiglia risiede sulla rete cablata, sul server DHCP, sulla risoluzione DNS o sul gateway WAN. Se il tasso di tentativi 802.11 è alto (superiore al 10%), il problema risiede strettamente nel dominio RF wireless.
Mantieni la Conformità e la Sicurezza durante l'Acquisizione. L'acquisizione di pacchetti wireless grezzi in spazi pubblici o ambienti aziendali può esporre payload sensibili degli utenti, violando potenzialmente le normative sulla privacy come il GDPR o gli standard di sicurezza come PCI DSS. Negli ambienti sicuri che utilizzano WPA3 o WPA2 Enterprise, i payload dei dati sono crittografati via etere, il che è sufficiente per la risoluzione dei problemi a livello fisico e MAC proteggendo al contempo la privacy dell'utente. Quando esegui un'acquisizione per la risoluzione dei problemi di prestazioni, configura il tuo strumento di acquisizione per troncare i payload ai primi 128 byte utilizzando tcpdump -s 128, preservando le intestazioni Radiotap, 802.11 e IP e scartando i dati effettivi dell'utente.
Fai Riferimento alle Linee Guida e agli Standard dei Produttori. Per le distribuzioni aziendali, allinea la tua metodologia PCAP agli standard IEEE 802.11 e alle linee guida specifiche del produttore. Per gli ambienti basati su Cisco, fai riferimento a Cisco Wireless APs: 2026 Guide to Products & Deployment per le procedure di acquisizione specifiche della piattaforma. Per la diagnostica del controllo degli accessi e dell'autenticazione, la guida 10 Best Network Access Control (NAC) Solutions for 2026 fornisce il contesto per integrare i risultati del PCAP con una gestione più ampia della sicurezza.
Risoluzione dei Problemi e Mitigazione dei Rischi
La tabella seguente illustra le modalità di guasto wireless comuni identificate tramite PCAP, i relativi indicatori a livello di pacchetto e le strategie di mitigazione raccomandate:
| Modalità di Guasto | Indicatore PCAP | Causa Radice | Mitigazione |
|---|---|---|---|
| Problema del Nodo Nascosto | Elevato tasso di tentativi sui frame di dati nonostante un RSSI elevato. | Due client possono comunicare con l'AP ma sono schermati l'uno dall'altro, causando trasmissioni simultanee. | Abilita le soglie RTS/CTS sull'AP; riposiziona gli AP per eliminare le ostruzioni fisiche. |
| Co-Channel Interference | Utilizzazione del canale >70% con un volume elevato di Beacon da parte di più BSSID sullo stesso canale. | Troppi AP sullo stesso canale o larghezze di canale troppo ampie. | Implementare un piano di canali strutturato; ridurre le larghezze dei canali a 20 o 40 MHz; regolare la potenza di trasmissione degli AP. |
| Sticky Client Behaviour | Il client rimane associato a un AP distante (RSSI basso, velocità di trasmissione dati bassa) nonostante sia fisicamente più vicino a un AP più forte. | L'algoritmo di roaming del client è passivo; la potenza di trasmissione dell'AP è troppo alta. | Regolare la potenza di trasmissione degli AP; impostare le velocità di trasmissione dati di base minime a 12 o 24 Mbps; implementare il roaming 802.11v/k/r. |
| DHCP / DNS Latency | L'handshake EAPOL si completa rapidamente, seguito da un ritardo di diversi secondi nei frame DHCP o DNS. | Il collegamento wireless è integro, ma i servizi di rete cablata a monte sono congestionati. | Risolvere i problemi dell'infrastruttura cablata; verificare i tempi di lease DHCP e le dimensioni dei pool; implementare l'autenticazione gestita in cloud. |
ROI e impatto aziendale
L'ottimizzazione delle prestazioni del WiFi aziendale attraverso una rigorosa diagnostica PCAP si traduce direttamente in un valore aziendale misurabile. In ambienti ad alta affluenza come catene di vendita al dettaglio, hotel e luoghi pubblici, il tempo di attività e le prestazioni della rete sono direttamente collegati alla soddisfazione dei clienti e ai ricavi operativi.
Utilizzando il PCAP per identificare ed eliminare i dispositivi legacy che consumano tempo di trasmissione e le interferenze co-canale, i team di rete possono recuperare fino al 40% della capacità wireless esistente. Questa ottimizzazione differisce i costosi cicli di aggiornamento dell'hardware, consentendo alle strutture di supportare densità di client più elevate senza acquistare AP aggiuntivi o aggiornare l'infrastruttura degli switch. Nelle implementazioni su larga scala, il passaggio da un approccio reattivo basato su tentativi a una metodologia diagnostica PCAP strutturata riduce il tempo medio di risoluzione (MTTR) fino al 60%. Gli ingegneri possono individuare immediatamente se un'applicazione lenta è causata da interferenze RF, problemi dei driver lato client o colli di bottiglia della rete cablata.
Per gli operatori del settore alberghiero e della vendita al dettaglio, un WiFi affidabile è la base del coinvolgimento degli ospiti. L'integrazione di una rete wireless ottimizzata con le piattaforme Guest WiFi e WiFi Analytics di Purple consente alle aziende di acquisire dati puliti di prima parte sui clienti, fornire campagne di marketing mirate e fidelizzare i clienti al brand. In settori come il Retail e l' Hospitality , questo motore di acquisizione dati trasforma un centro di costo (l'infrastruttura WiFi) in una potente piattaforma di generazione di ricavi. Per gli istituti scolastici, la guida WiFi in Schools: The 2026 Administrator & IT Guide fornisce un contesto aggiuntivo sull'applicazione di questi principi diagnostici in ambienti ad alta densità e multi-dispositivo.
Riferimenti
[1] Cisco Meraki: Analyzing Wireless Packet Captures [2] VIAVI Solutions: What is Packet Capture?
[3] QA Cafe: Troubleshooting Slow Apps with Packet Captures
[4] Purple Guide: Come Risolvere il WiFi Lento Senza Aggiornare il Tuo Piano Internet
[5] Purple Guide: La Guida Definitiva alla Selezione dei Canali WiFi
Definizioni chiave
Monitor Mode
Uno stato specializzato della scheda wireless che consente a un adattatore di intercettare passivamente tutti i frame 802.11 via etere su un canale specifico, inclusi i frame di gestione, controllo e dati, senza associarsi a un access point.
Essenziale per catturare file PCAP wireless grezzi. La modalità standard "managed" scarta i frame non indirizzati al dispositivo host, rendendola inadatta alla diagnostica wireless.
Radiotap Header
Un'intestazione standardizzata anteposta ai frame 802.11 catturati dal driver di acquisizione, contenente metadati del livello fisico come la potenza del segnale (RSSI), la frequenza del canale e la velocità di trasmissione dei dati.
Utilizzato in Wireshark per analizzare l'ambiente RF fisico nell'esatto millisecondo in cui è stato catturato un frame. Fornisce la base di verità per l'analisi della qualità del segnale e della velocità di trasmissione dei dati.
Retry Rate
La percentuale di frame 802.11 trasmessi che hanno il bit "Retry" impostato nella loro intestazione MAC, indicando che si tratta di ritrasmissioni dovute alla mancanza di un frame di conferma (ACK) da parte del ricevente.
Una metrica chiave per lo stato di salute del wireless. Tassi superiori al 10% indicano gravi interferenze, collisioni o problemi di nodi nascosti che ridurranno la velocità di trasmissione e aumenteranno la latenza per tutti i client connessi.
Airtime Starvation
Una condizione in cui i dispositivi client legacy o distanti che trasmettono a basse velocità di trasmissione dati (ad es. 1 o 6 Mbps) consumano una quota sproporzionata del tempo di trasmissione wireless disponibile, lasciando i client ad alta velocità con una capacità insufficiente.
Diagnosticata nei PCAP filtrando per basse velocità di trasmissione dati e alta occupazione del canale. Si risolve disattivando le velocità legacy e impostando una velocità di base minima di 12 o 24 Mbps.
Hidden Node Problem
Uno scenario di collisione RF in cui due dispositivi client wireless possono comunicare con lo stesso AP ma non possono rilevarsi a vicenda, portando a trasmissioni simultanee che collidono sull'AP.
Diagnosticato da alti tassi di retry nonostante un'eccellente potenza del segnale. Comune negli ambienti retail con scaffalature metalliche o nei magazzini con pareti in cemento. Si risolve abilitando le soglie RTS/CTS.
Beacon Frame
Un frame di gestione 802.11 trasmesso periodicamente (in genere ogni 100 ms) da un AP per annunciare la propria presenza, SSID, velocità di trasmissione dati supportate e funzionalità ai client vicini.
Nelle distribuzioni ad alta densità, un numero elevato di AP sullo stesso canale può causare un sovraccarico di Beacon tale da consumare fino al 50% del tempo di trasmissione disponibile, in particolare quando vengono trasmessi a basse velocità di base.
RTS/CTS (Request to Send / Clear to Send)
Un meccanismo di handshake utilizzato per coordinare l'accesso al mezzo wireless, in cui un client invia un frame RTS prima di trasmettere i dati e l'AP risponde con un frame CTS per riservare il canale a tutti i dispositivi vicini.
Utilizzato per mitigare le collisioni causate dal problema del nodo nascosto (Hidden Node) in ambienti ad alta densità o con ostacoli fisici, come negozi al dettaglio e magazzini.
Channel Utilisation
La percentuale di tempo in cui il mezzo wireless è occupato, a causa di trasmissioni 802.11 decodificabili o di rumore a livello fisico non WiFi.
Un'occupazione superiore al 70% comporta in genere un grave degrado della latenza e della velocità di trasmissione per tutti i client associati. Misurata in Wireshark tramite Statistics > I/O Graph.
EAPOL (Extensible Authentication Protocol over LAN)
Il protocollo utilizzato per trasportare i messaggi di autenticazione EAP tra un client wireless e un autenticatore (AP) durante il processo di autenticazione 802.1X.
I ritardi negli scambi EAPOL visibili in un PCAP indicano colli di bottiglia nel server di autenticazione RADIUS, che gli utenti spesso identificano erroneamente come "WiFi lento" quando il collegamento wireless in sé è integro.
Esempi pratici
Un hotel di lusso da 200 camere ospita una conferenza tecnologica nella sua sala da ballo principale. Durante la sessione plenaria, oltre 150 ospiti segnalano di potersi connettere al WiFi per gli ospiti ma di non riuscire a caricare le pagine web, riscontrando prestazioni estremamente lente. Le dashboard standard mostrano che l'utilizzo del canale a 5 GHz sul Canale 36 è all'82%, ma c'è pochissimo throughput di dati attivo. Il team IT in loco deve identificare la causa principale e implementare una soluzione immediata.
L'architetto di rete avvia un'acquisizione di pacchetti wireless (PCAP) sul Canale 36 utilizzando un adattatore in modalità monitor.
Passo 1 — Analisi del PCAP: L'acquisizione rivela che il 45% del tempo di trasmissione totale (airtime) è consumato dai frame di Management. Nello specifico, i frame Beacon degli AP dell'hotel vengono trasmessi alla tariffa base più bassa di 1 Mbps, e c'è un flusso massiccio di Probe Request e Probe Response da parte di centinaia di dispositivi client passivi tra la folla.
Passo 2 — Ispezione del livello fisico: L'esame dell'intestazione Radiotap mostra che diversi dispositivi legacy 802.11b/g stanno trasmettendo frame QoS Data a 2 Mbps, occupando il mezzo per lunghi periodi e causando la saturazione dell'airtime per i client 802.11ac/ax più recenti.
Passo 3 — Risoluzione: Nel controller wireless, l'architetto disabilita le velocità di trasmissione legacy (1, 2, 5.5, 11 Mbps) e imposta la velocità di base minima a 12 Mbps. Questo costringe gli AP a trasmettere i Beacon 12 volte più velocemente, recuperando immediatamente oltre il 30% dell'airtime del canale. Inoltre, impedisce ai client distanti con segnale scarso di associarsi, incoraggiandoli a fare roaming verso AP più vicini. Inoltre, l'architetto riduce la potenza di trasmissione a 2.4 GHz a 6 dBm e abilita il band steering per spingere i client dual-band verso la banda a 5 GHz, più pulita.
Passo 4 — Verifica: Un PCAP post-risoluzione conferma che l'utilizzo del canale scende al 38%, i tassi di tentativi falliti (retry rate) scendono sotto il 4% e le pagine web degli ospiti si caricano istantaneamente.
Una catena di vendita al dettaglio nazionale segnala che i terminali POS wireless nelle corsie di cassa subiscono disconnessioni intermittenti e rallentamenti nell'elaborazione delle transazioni durante le ore di punta. I negozi utilizzano il Canale 11 sulla banda 2.4 GHz per i terminali POS. Un'indagine locale sul sito mostra un'eccellente potenza del segnale di -52 dBm alla cassa, ma i ritardi nelle transazioni persistono. Il team di rete è sotto pressione per risolvere il problema prima del prossimo periodo di picco delle vendite.
Un solutions architect esegue un PCAP mirato durante le ore di punta.
Passo 1 — Filtro per MAC del Client: L'architetto filtra l'acquisizione per l'indirizzo MAC di un terminale POS malfunzionante utilizzando wlan.addr == [POS_MAC].
Passo 2 — Risultati chiave: L'802.11 Retry Rate per il terminale POS tocca un picco del 24%, nonostante l'eccellente potenza del segnale di -52 dBm. Il PCAP rivela un volume elevato di frame di dati inviati senza ricevere i corrispondenti frame di Control ACK, portando a ritrasmissioni immediate. Non ci sono altri BSSID attivi sul Canale 11, escludendo la standard interferenza co-canale. Tuttavia, il PCAP mostra che uno scanner di inventario wireless in un magazzino sul retro sta trasmettendo allo stesso AP. A causa delle spesse pareti di cemento, il terminale POS e lo scanner di inventario non riescono a sentire le rispettive trasmissioni, ma entrambi possono comunicare con l'AP: un classico Problema del Nodo Nascosto (Hidden Node Problem).
Passo 3 — Risoluzione: L'architetto configura una soglia RTS/CTS di 2347 byte sull'SSID del POS nel controller wireless. Prima di trasmettere qualsiasi frame di dati di grandi dimensioni, il terminale POS deve ora inviare un frame RTS; l'AP risponde con un frame CTS udito da tutti i client, riservando il mezzo ed evitando collisioni. Inoltre, i terminali POS vengono migrati su un SSID a 5 GHz dedicato e sicuro, che offre una migliore penetrazione attraverso gli scaffali e un minore affollamento.
Passo 4 — Verifica: Un PCAP di controllo mostra che il tasso di tentativi falliti del terminale POS scende al 2.5% e la latenza delle transazioni è completamente eliminata.
Domande di esercitazione
Q1. Un responsabile IT di un grande centro commerciale sta risolvendo problemi di disconnessioni intermittenti per gli scanner di inventario mobili. Un'indagine sul sito wireless mostra una potenza del segnale di -72 dBm nei corridoi posteriori del magazzino. Un'acquisizione di pacchetti in modalità monitor rivela un tasso di tentativi (retry rate) 802.11 del 14% sull'indirizzo MAC dello scanner e molti frame di dati vengono trasmessi a 1 Mbps. Qual è la causa più probabile delle prestazioni lente e quali sono i due passaggi immediati per risolverlo?
Suggerimento: Considera sia la soglia di potenza del segnale (-67 dBm è il minimo per operazioni aziendali affidabili) sia l'impatto della velocità di trasmissione a 1 Mbps sulla capacità di tempo di trasmissione (airtime) per tutti gli altri client sul canale.
Visualizza risposta modello
La causa principale è una combinazione di scarsa copertura del segnale (indicata da -72 dBm, che è al di sotto della soglia raccomandata di -67 dBm) e saturazione del tempo di trasmissione (airtime starvation) (causata dallo scanner che trasmette a 1 Mbps). Poiché il segnale è debole, lo scanner riduce la sua velocità di trasmissione dati per mantenere la connessione, consumando un tempo di trasmissione eccessivo e spingendo il tasso di tentativi al 14% a causa di collisioni e degrado del segnale.
Misure correttive immediate: (1) Disabilitare le velocità di trasmissione dati legacy nel controller wireless e impostare la velocità di base minima a 12 Mbps. Questo costringerà lo scanner a eseguire il roaming verso un AP più vicino o gli impedirà di associarsi a velocità così basse e inefficienti. (2) Riposizionare gli AP esistenti o aggiungere un nuovo AP più vicino al corridoio posteriore per portare la potenza del segnale ad almeno -67 dBm, garantendo che lo scanner possa trasmettere a indici MCS più elevati, riducendo immediatamente il tasso di tentativi e recuperando tempo di trasmissione.
Q2. Durante l'analisi dell'acquisizione di pacchetti di una rete WiFi lenta in un ufficio aziendale, un ingegnere di rete nota che il tempo medio di andata e ritorno TCP (RTT) è di 450 ms e i tempi di risposta HTTP sono in media di 3,2 secondi. Tuttavia, il tasso di tentativi dei frame 802.11 è costantemente inferiore al 3% e l'utilizzo complessivo del canale è solo del 22%. Cosa indicano questi dati sulla posizione del collo di bottiglia delle prestazioni?
Suggerimento: Confronta le metriche del livello RF (tasso di tentativi, utilizzo del canale) con le metriche del livello di trasporto e applicazione (TCP RTT, tempo di risposta HTTP). Cosa significa quando un set di metriche è ottimale e l'altro no?
Visualizza risposta modello
Questi dati indicano che il collo di bottiglia delle prestazioni non è sulla rete wireless; risiede invece sulla rete cablata a monte, sul server o sull'applicazione stessa. Un tasso di tentativi 802.11 inferiore al 3% e un utilizzo del canale del 22% sono indicatori eccellenti di un ambiente RF sano e pulito, senza interferenze a livello fisico, congestione o problemi di collisione. L'elevato TCP RTT (450 ms) e i tempi di risposta HTTP lenti (3,2 secondi) devono quindi essere causati da ritardi che si verificano dopo che l'AP inoltra il traffico allo switch cablato, potenzialmente un server DHCP sovraccarico, una risoluzione DNS lenta, una congestione del gateway WAN o un collo di bottiglia sul server applicativo. L'ingegnere di rete può dichiarare con certezza che la rete wireless non è responsabile e concentrare la risoluzione dei problemi sull'infrastruttura cablata di backhaul e sui server.
Q3. Un direttore delle operazioni di uno stadio si sta preparando per un evento con 15.000 partecipanti previsti. La rete WiFi esistente dello stadio presenta AP a 5 GHz distribuiti in tutto il settore dei posti a sedere. Un PCAP pre-evento mostra che anche con zero utenti attivi, l'utilizzo del canale sul Canale 44 è al 35%, composto quasi interamente da frame Beacon provenienti da 40 AP nel raggio di ricezione reciproco. Come si chiama questo fenomeno e come può il direttore risolverlo prima dell'inizio dell'evento?
Suggerimento: Pensa all'impatto di avere troppi AP che trasmettono sullo stesso canale a intervalli di beacon e velocità di base predefiniti. Quanto tempo di trasmissione consuma un singolo frame Beacon a 1 Mbps rispetto a 24 Mbps?
Visualizza risposta modello
Questo fenomeno è chiamato Congestione dei frame di gestione (nello specifico, Beacon Overhead). Si verifica quando un'elevata densità di AP è configurata sullo stesso canale e trasmette Beacon ogni 100 ms alla velocità di base più bassa di 1 Mbps, consumando una parte enorme del tempo di trasmissione disponibile anche senza client connessi.
Misure correttive: (1) Ottimizzare il piano dei canali riducendo il numero di AP che condividono il Canale 44, utilizzando una parte maggiore dello spettro a 5 GHz inclusi i canali DFS, o distribuendo la banda a 6 GHz se supportata, assicurando che gli AP sullo stesso canale siano fisicamente schermati l'uno dall'altro. (2) Aumentare la velocità di base minima a 24 Mbps. Forzando la trasmissione dei Beacon a 24 Mbps anziché a 1 Mbps, ogni Beacon viene trasmesso 24 volte più velocemente, riducendo immediatamente il tempo di trasmissione consumato dal sovraccarico di gestione da circa il 30% a meno del 2%, recuperando il canale per il traffico dati effettivo.
