Resumo Executivo
Em ambientes empresariais de alta densidade — seja um hotel de 500 quartos, um empreendimento de varejo de vários andares ou um campus do setor público — o desempenho sem fio não é mais uma comodidade de melhor esforço; é uma infraestrutura operacional crítica. No entanto, muitas implantações sofrem de throughput degradado, altas taxas de repetição e problemas intermitentes de conectividade que decorrem de uma única causa raiz corrigível: planejamento de canais abaixo do ideal. Confiar em configurações padrão do fornecedor ou algoritmos simplistas de auto-canal em ambientes de RF complexos leva inevitavelmente à interferência de co-canal e ao congestionamento do espectro.
Este guia de referência técnica fornece uma metodologia neutra em relação ao fornecedor e liderada pela engenharia para analisar seu ambiente de RF atual e implementar um plano de canais determinístico. Examinaremos a física operacional das bandas de 2,4 GHz, 5 GHz e 6 GHz, descreveremos uma abordagem estruturada para a análise de espectro e forneceremos estruturas acionáveis para mitigar a interferência. Ao tratar a otimização de canais como uma disciplina operacional contínua, em vez de uma tarefa de implantação única, as equipes de rede podem melhorar mensuravelmente o throughput, reduzir o volume de tickets de suporte e garantir conectividade confiável tanto para dispositivos de convidados quanto para infraestrutura operacional crítica.
Análise Técnica Aprofundada: Compreendendo o Espectro de RF
Para tomar decisões informadas sobre a alocação de canais, os arquitetos de rede devem entender a mecânica subjacente dos padrões 802.11 e como diferentes bandas de frequência se comportam em ambientes físicos.
A Banda de 2,4 GHz: Gerenciando a Escassez

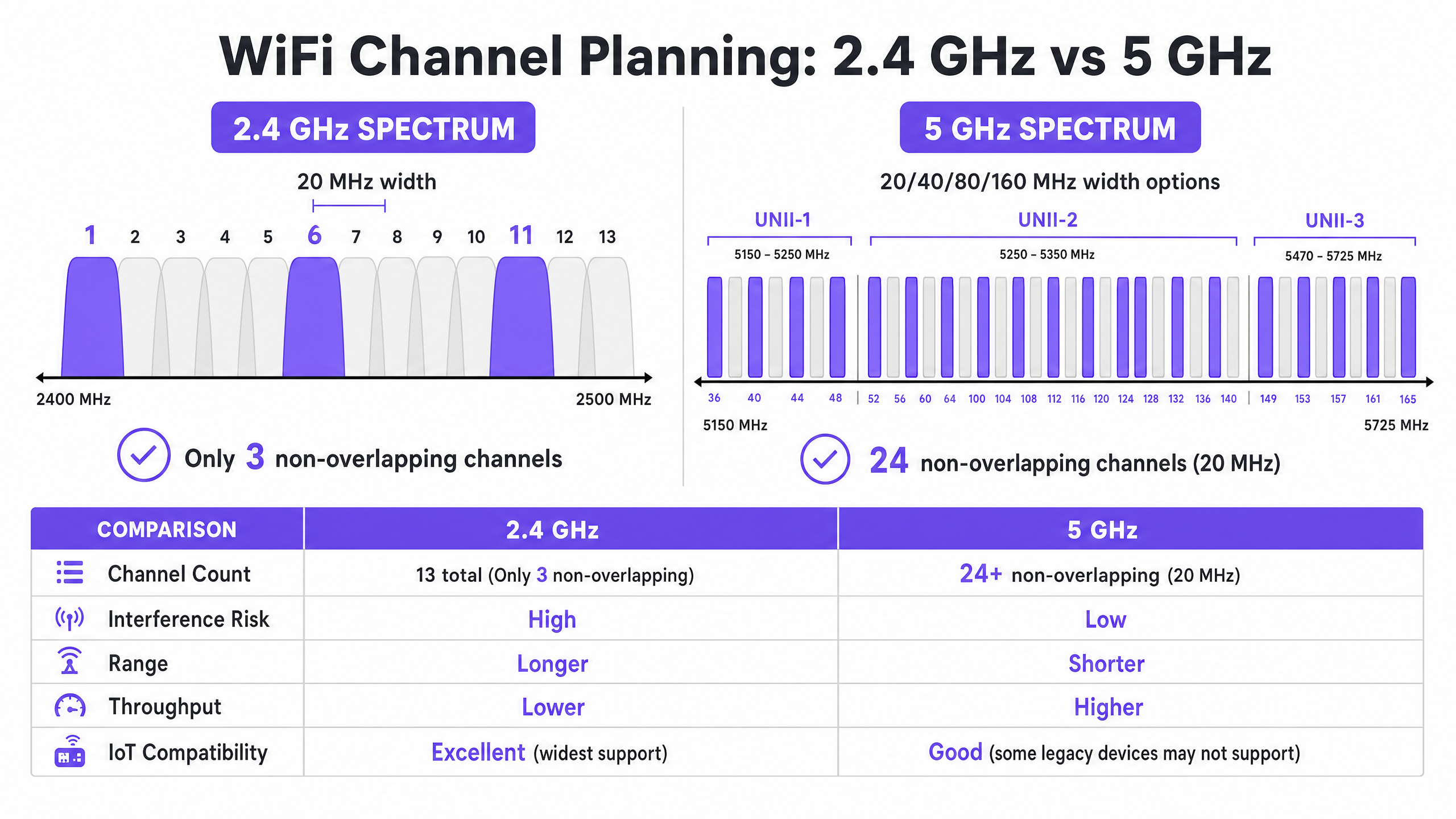

A banda de 2,4 GHz é o segmento mais congestionado do espectro não licenciado. Embora ofereça características de propagação superiores — permitindo que os sinais penetrem paredes e pisos de forma mais eficaz do que frequências mais altas — sua estrutura de canais é fundamentalmente restrita. Na maioria dos domínios regulatórios (incluindo Europa e América do Norte), a banda fornece canais com 20 MHz de largura, mas espaçados em apenas 5 MHz.
Essa aritmética dita que existem apenas três canais não sobrepostos disponíveis: 1, 6 e 11. Qualquer implantação que utilize canais fora desta tríade (por exemplo, canais 2, 3 ou 4) introduz interferência de canal adjacente. Ao contrário da interferência de co-canal, onde os dispositivos podem coordenar o tempo de transmissão usando Carrier Sense Multiple Access with Collision Avoidance (CSMA/CA), a interferência de canal adjacente corrompe as transmissões, levando a taxas de repetição elevadas e degradação severa do throughput.
Além disso, a banda de 2,4 GHz é compartilhada com inúmeros interferentes não-Wi-Fi, incluindo dispositivos Bluetooth, fornos de micro-ondas e sensores IoT legados. Ao otimizar esta banda, o objetivo principal é a mitigação de interferências, e não o throughput máximo.
A Banda de 5 GHz: Capacidade e Complexidade
A banda de 5 GHz oferece significativamente mais capacidade, fornecendo 24 ou mais canais de 20 MHz não sobrepostos, dependendo do domínio regulatório. Este espectro é dividido em sub-bandas Unlicensed National Information Infrastructure (UNII):
- UNII-1 (Canais 36-48): Estes canais não exigem Dynamic Frequency Selection (DFS) e são o ponto de partida mais seguro para implantações de alta densidade.
- UNII-2 (Canais 52-144): Estes canais exigem DFS, o que significa que os pontos de acesso devem monitorar assinaturas de radar (como radar meteorológico ou militar) e desocupar o canal se detectadas. Embora o DFS adicione complexidade operacional, a utilização do UNII-2 é essencial para alcançar a reutilização de canais necessária em ambientes densos.
- UNII-3 (Canais 149-165): Estes canais são tipicamente não-DFS, mas estão sujeitos a diferentes restrições de energia, dependendo da região.
Na banda de 5 GHz, os arquitetos de rede devem equilibrar a largura do canal com a disponibilidade do canal. Embora os canais de 80 MHz (o padrão para 802.11ac e Wi-Fi 6) ofereçam alto throughput de pico para clientes individuais, eles consomem quatro canais de 20 MHz, reduzindo drasticamente o número de canais não sobrepostos disponíveis para reutilização. Em locais de alta densidade, canais largos frequentemente levam à interferência de co-canal, reduzindo a capacidade agregada.

A Fronteira de 6 GHz (Wi-Fi 6E e Wi-Fi 7)
A introdução da banda de 6 GHz representa a expansão mais significativa do espectro Wi-Fi em duas décadas, adicionando até 1200 MHz de espectro greenfield. Isso fornece até 59 canais adicionais de 20 MHz, completamente livres de interferência de dispositivos legados e requisitos de DFS. Para locais que atualizam o hardware, 6 GHz permite a implantação prática de canais de 80 MHz ou até 160 MHz em áreas de alta densidade. No entanto, seu comprimento de onda mais curto significa alcance e penetração reduzidos, exigindo um posicionamento mais denso dos pontos de acesso.
Guia de Implementação: O Fluxo de Trabalho de Otimização de Canais

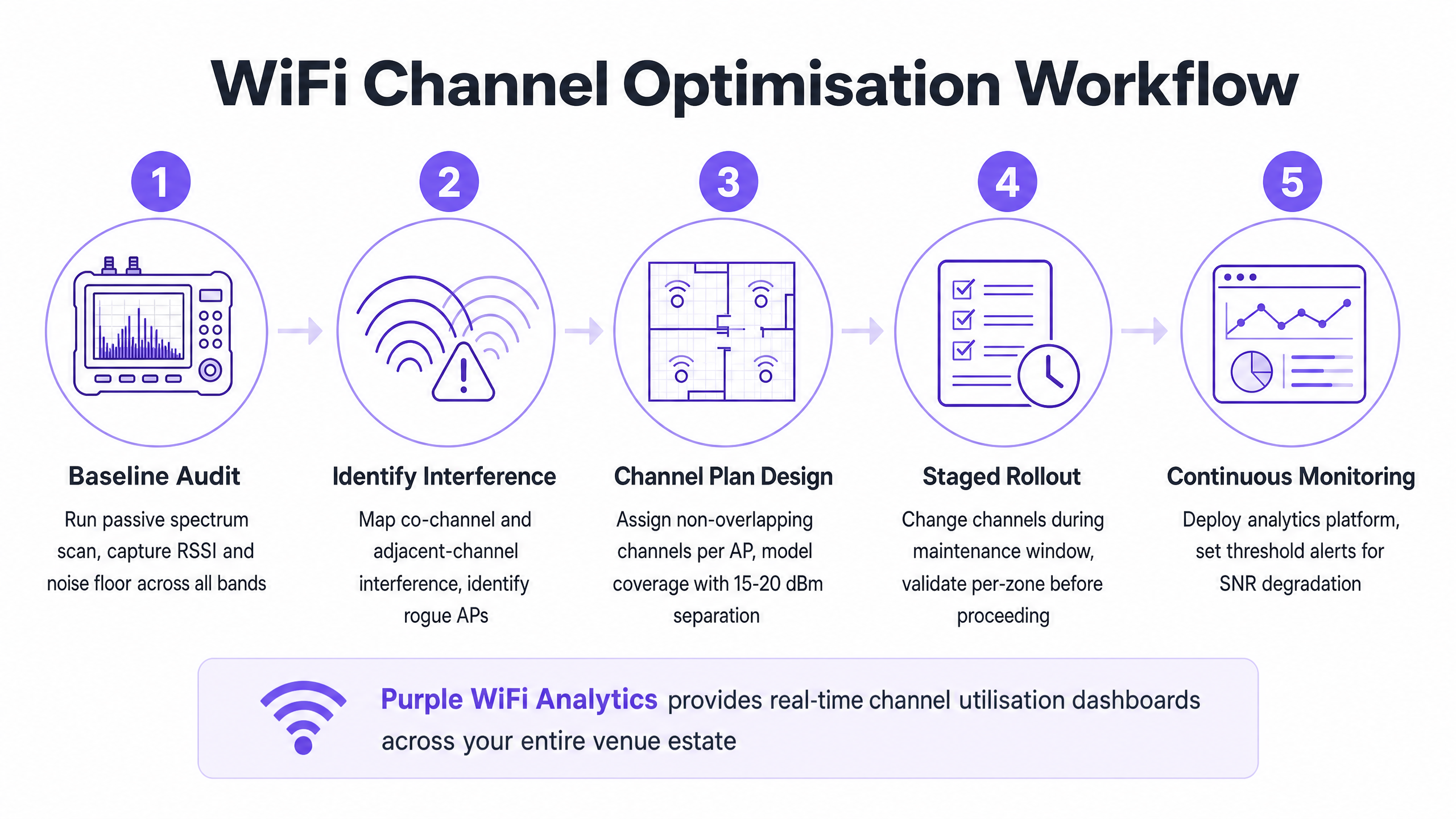

Otimizar seu plano de canais WiFi requer uma abordagem sistemática, passando da medição de linha de base para o design projetado e implantação validada.
Fase 1: Auditoria de RF da Linha de Base
Antes de fazer qualquer alteração de configuração, você deve entender o estado atual do ambiente de RF. Isso requer ferramentas de medição abrangentes, não apenas um aplicativo de smartphone.
- Análise Passiva de Espectro: Use um analisador de espectro dedicado (por exemplo, Ekahau Sidekick, NetAlly AirCheck) para medir o piso de ruído e identificar fontes de interferência não-Wi-Fi. Um ambiente limpo geralmente exibe um piso de ruído em torno de -95 dBm.
- Pesquisa de Redes Vizinhas: Enumere todos os Basic Service Set Identifiers (BSSIDs) visíveis, seus canais operacionais e Received Signal Strength Indicators (RSSI). Em ambientes como parques de varejo ou edifícios de escritórios multi-inquilinos, as redes externas são uma fonte primária de interência.
- Métricas de Desempenho do Cliente: Analise a Relação Sinal-Ruído (SNR) em vez de apenas o RSSI. Um SNR abaixo de 20 dB forçará os clientes a usar índices de Esquema de Modulação e Codificação (MCS) mais baixos, reduzindo o throughput. Busque um SNR de 25 dB ou superior para um desempenho confiável.
Fase 2: Projeto do Plano de Canais
Com dados de linha de base, projete um plano de canais determinístico.
- Estratégia de 2.4 GHz: Imponha rigorosamente o uso dos canais 1, 6 e 11. Desative o rádio de 2.4 GHz em pontos de acesso selecionados se a densidade for muito alta, criando um design "sal e pimenta" para reduzir a interferência de co-canal enquanto mantém a cobertura para dispositivos IoT legados.
- Estratégia de 5 GHz: Utilize o número máximo de canais não sobrepostos, incluindo canais DFS se a atividade de radar em sua área for baixa.
- Seleção da Largura do Canal: Padronize canais de 20 MHz para áreas de alta densidade (por exemplo, salas de conferência, estádios). Use canais de 40 MHz em áreas de média densidade (por exemplo, quartos de hotel, escritórios de plano aberto). Evite canais de 80 MHz, a menos que esteja implantando em cenários de muito baixa densidade e alto throughput.
- Ajuste da Potência de Transmissão: O planejamento de canais e a potência de transmissão estão intrinsecamente ligados. Reduza a potência de transmissão para diminuir o tamanho da célula de cada ponto de acesso, minimizando a sobreposição (e, portanto, a interferência) entre APs no mesmo canal. Busque uma separação de 15-20 dBm entre APs de co-canal.

Fase 3: Implantação e Validação em Etapas
Nunca implemente uma mudança global de canal durante o horário comercial ou em toda a propriedade simultaneamente.
- Janelas de Manutenção: Agende as alterações durante os períodos de menor utilização (normalmente 02:00 - 05:00) para minimizar a interrupção de reinicializações de rádio.
- Implantação Zonal: Implemente o novo plano em zonas lógicas (por exemplo, um andar ou uma ala por vez).
- Validação Pós-Alteração: Após aplicar o novo plano, valide as alterações usando as mesmas ferramentas empregadas na auditoria de linha de base. Garanta que a interferência de co-canal foi reduzida e que as metas de SNR estão sendo atingidas.
Ouça nosso briefing técnico de 10 minutos sobre estratégias de otimização de canais:
Melhores Práticas e Mitigação de Riscos
As Armadilhas dos Algoritmos de Auto-Canal
A maioria dos controladores WLAN empresariais possui Gerenciamento Automatizado de Recursos de Rádio (RRM) ou seleção automática de canais. Embora convenientes para pequenas implantações, esses algoritmos são frequentemente prejudiciais em ambientes de alta densidade. Eles tomam decisões com base em perspectivas de APs locais, em vez de uma visão global do ambiente de RF, levando frequentemente a atribuições de canais subótimas e a mudanças de canal disruptivas e em cascata durante o horário operacional.
Melhor Prática: Em locais complexos, desative a seleção automática de canais. Implemente um plano de canais estático, projetado manualmente com base em pesquisas de campo rigorosas. Use os recursos de RRM do controlador apenas para alertar sobre mudanças significativas de RF, não para remediação automatizada.
Abordando a Interferência de Co-Canal (CCI)
A CCI é o principal fator que prejudica o desempenho em implantações densas. Para uma compreensão mais aprofundada das técnicas de mitigação, consulte nosso guia completo sobre Resolução de Interferência de Co-Canal em Implantações Empresariais .
A Importância do Monitoramento Contínuo
Um plano de canais estático se degradará com o tempo à medida que o ambiente de RF evolui — novas redes vizinhas aparecem, ocorrem mudanças estruturais ou novos dispositivos IoT são implantados. A otimização de canais não é uma tarefa de "configurar e esquecer".
Melhor Prática: Implemente o monitoramento contínuo usando uma plataforma de análise. O WiFi Analytics da Purple fornece a visibilidade necessária sobre a densidade de clientes, a qualidade da sessão e as tendências de throughput em todo o local. Defina alertas de limite para degradação de SNR ou taxas de repetição elevadas para identificar proativamente quando um plano de canais requer revisão.
ROI e Impacto nos Negócios
Otimizar seu plano de canais WiFi exige um investimento de tempo e ferramentas, mas o retorno sobre o investimento é substancial e mensurável.
- Aumento do Throughput Agregado: Ao mitigar a interferência de co-canal e otimizar as larguras de canal, os locais podem frequentemente alcançar um aumento de 20-40% na capacidade agregada da rede sem implantar novo hardware.
- Redução de Custos de Suporte: Um ambiente de RF estável reduz drasticamente os tickets de helpdesk relacionados a "WiFi lento" ou desconexões intermitentes, diminuindo os custos de suporte operacional.
- Experiência do Usuário Aprimorada: Para ambientes que dependem de Guest WiFi , como Hospitalidade ou Varejo , a conectividade confiável correlaciona-se diretamente com pontuações mais altas de satisfação do cliente e maior engajamento com captive portals.
- Confiabilidade Operacional: Sistemas de negócios críticos, desde terminais de ponto de venda até scanners de inventário portáteis, dependem de conectividade sem fio robusta. Um plano de canais limpo garante que esses sistemas operem sem interrupção, protegendo a receita e a eficiência operacional.
Ao tratar o espectro de RF como um recurso crítico e gerenciável, os líderes de TI podem transformar sua infraestrutura sem fio de uma fonte de frustração em uma base confiável para as operações empresariais.
Definições principais
Co-Channel Interference (CCI)
Interference that occurs when two or more access points operate on the same frequency channel within range of each other, forcing devices to share airtime and wait for the medium to clear.
CCI is the primary cause of degraded throughput in dense deployments where channel reuse is poorly planned.
Adjacent-Channel Interference (ACI)
Interference caused by overlapping frequencies (e.g., using channels 1 and 3 in the 2.4 GHz band), which corrupts transmissions rather than sharing airtime.
ACI is highly destructive and must be avoided by strictly adhering to non-overlapping channel assignments.
Dynamic Frequency Selection (DFS)
A regulatory requirement in the 5 GHz band where access points must monitor for radar signals and vacate the channel if detected.
While DFS channels (UNII-2) add operational complexity, they are essential for achieving adequate channel reuse in high-density environments.
Signal-to-Noise Ratio (SNR)
The difference in decibels (dB) between the received signal strength and the background noise floor.
SNR is a more accurate predictor of client performance than RSSI alone. A higher SNR allows for faster modulation rates.
Modulation and Coding Scheme (MCS)
An index value that represents the combination of modulation type and coding rate used for a transmission, determining the data rate.
A clean RF environment with high SNR allows clients to negotiate higher MCS indices, resulting in faster throughput.
Carrier Sense Multiple Access with Collision Avoidance (CSMA/CA)
The protocol used by 802.11 networks where devices listen to the wireless medium before transmitting to avoid collisions.
CSMA/CA manages airtime on shared channels but leads to significant overhead and reduced throughput in environments with high CCI.
Noise Floor
The measure of the background RF energy in the environment, typically expressed in dBm.
A high noise floor reduces the effective SNR, degrading performance. Identifying and mitigating sources of RF noise is a critical step in channel optimisation.
Received Signal Strength Indicator (RSSI)
A measurement of the power present in a received radio signal.
While useful for basic coverage mapping, RSSI must be evaluated alongside the noise floor (to determine SNR) for accurate performance analysis.
Exemplos práticos
A 300-room hotel in a dense urban environment is experiencing poor WiFi performance during peak evening hours. The current deployment uses 80 MHz channels on the 5 GHz band, and auto-channel selection is enabled. Guests report frequent disconnections and slow streaming speeds.
- Conduct a baseline spectrum analysis during peak hours to quantify the interference.
- Disable auto-channel selection on the WLAN controller to prevent disruptive radio resets.
- Reconfigure the 5 GHz radios from 80 MHz to 20 MHz channel widths. This increases the number of available non-overlapping channels from 6 to 24+.
- Implement a static channel plan, ensuring adjacent access points operate on different channels and co-channel access points are separated by at least 15-20 dBm of signal attenuation.
- Validate the new configuration by measuring SNR and retry rates in previously problematic areas.
A large retail warehouse relies on 2.4 GHz handheld scanners for inventory management. The scanners frequently drop their connection to the network, requiring staff to reboot the devices. The access points are currently configured to use channels 1, 4, 8, and 11.
- Perform a passive RF scan to identify sources of non-Wi-Fi interference in the 2.4 GHz band (e.g., Bluetooth beacons, legacy security cameras).
- Reconfigure all 2.4 GHz radios to use only the non-overlapping channels: 1, 6, and 11.
- Adjust transmit power to minimise cell overlap, ensuring scanners roam seamlessly between access points without clinging to distant, weak signals (sticky clients).
- Implement monitoring to track the roaming behaviour and retry rates of the handheld scanners.
Questões práticas
Q1. You are designing the WiFi deployment for a high-density conference centre. The venue requires maximum aggregate capacity to support thousands of concurrent client devices. Which channel width strategy should you adopt for the 5 GHz band?
Dica: Consider the trade-off between peak individual throughput and the number of available non-overlapping channels for reuse.
Ver resposta modelo
Standardise on 20 MHz channels. While 80 MHz channels provide higher peak throughput for a single user, they drastically reduce the number of available non-overlapping channels. In a high-density environment, using 20 MHz channels maximises channel reuse, reduces co-channel interference, and provides the highest aggregate capacity for the venue.
Q2. During a site survey of a retail park, you discover that several neighbouring businesses are operating their access points on channel 4 in the 2.4 GHz band. How should you configure your access points in response?
Dica: Evaluate the impact of adjacent-channel interference versus co-channel interference.
Ver resposta modelo
You must configure your access points to use channels 1, 6, or 11, specifically selecting the channel (likely 11) that is furthest from the interfering channel 4. Operating on channel 4 would cause severe adjacent-channel interference. Even operating on channel 6 might suffer some overlap from strong signals on channel 4. It is better to accept some co-channel interference on a standard channel (1, 6, 11) than to introduce adjacent-channel interference.
Q3. After deploying a new static channel plan in a hospital, you notice that clients in a specific ward are experiencing slow speeds, despite reporting a strong RSSI (-65 dBm). What is the most likely cause, and how do you investigate?
Dica: RSSI only measures signal strength, not signal quality. What metric determines the actual usable signal?
Ver resposta modelo
The most likely cause is a high noise floor leading to a low Signal-to-Noise Ratio (SNR). Even with a strong RSSI, if the noise floor is high (e.g., -75 dBm), the resulting SNR (10 dB) is too low for high-speed modulation. You should use a spectrum analyser to identify the source of the RF noise in that specific ward and mitigate it.
