Behebung von Gleichkanalstörungen in Enterprise-Bereitstellungen

Dieser technische Leitfaden bietet Netzwerkarchitekten und IT-Leitern praxisnahe Strategien zur Identifizierung, Abschwächung und Behebung von Gleichkanalstörungen in hochdichten Enterprise-Umgebungen. Er behandelt RF-Designprinzipien, Kanalbelegungsstrategien, Sendeleistungsoptimierung und die Nutzung von Analyseplattformen zur Aufrechterhaltung einer optimalen Wireless-Performance in komplexen Veranstaltungsorten wie Hotels, Einzelhandelsketten, Stadien und öffentlichen Einrichtungen. Die Beherrschung dieser Störungsbeseitigung ist eine Grundvoraussetzung für die Bereitstellung von erstklassigem Gäste-WiFi und betrieblicher Konnektivität in großem Maßstab.

📖 9 Min. Lesezeit📝 2,093 Wörter🔧 2 ausgearbeitete Beispiele❓ 3 Übungsfragen📚 9 Schlüsseldefinitionen

Diesen Leitfaden anhören

Podcast-Transkript ansehen

Willkommen zum technischen Briefing von Purple. Ich bin Ihr Gastgeber, und heute befassen wir uns intensiv mit einer ständigen Herausforderung für Architekten von Unternehmensnetzwerken: der Behebung von Gleichkanalstörungen (Co-Channel Interference oder CCI).

Wenn Sie die Infrastruktur in einer Umgebung mit hoher Dichte verwalten – sei es ein belebter Einzelhandelskomplex, ein großes Krankenhaus oder ein großes Konferenzzentrum –, wissen Sie, dass CCI nicht nur eine theoretische HF-Metrik ist. Sie entscheidet über den Unterschied zwischen einer reibungslosen mobilen Point-of-Sale-Transaktion und einem frustrierten Kunden. Sie entscheidet über den Unterschied zwischen einem erfolgreichen Keynote-Stream und einer Flut von IT-Support-Tickets.

Betrachten wir den Kontext. WiFi ist ein Halbduplex-Medium. Es verwendet ein Protokoll namens Carrier Sense Multiple Access with Collision Avoidance – CSMA/CA. Auf Deutsch gesagt: Geräte müssen erst zuhören, bevor sie sprechen. Wenn Sie mehrere Access Points und deren zugehörige Clients haben, die alle auf genau demselben Frequenzkanal arbeiten, müssen sie sich denselben Luftraum teilen. Sie stellen sich hinten an. Dieser Konflikt reduziert den verfügbaren Durchsatz drastisch und treibt die Latenz in die Höhe. Es ist, als ob man versucht, ein Gespräch in einem überfüllten Raum zu führen, in dem alle gleichzeitig schreien.

Nun unterscheidet sich die Gleichkanalstörung von der Nachbarkanaldämpfung (Adjacent-Channel Interference). Nachbarkanalstörungen werden durch überlappende Frequenzbänder verursacht – beispielsweise wenn die Kanäle eins und zwei gleichzeitig im 2,4-Gigahertz-Band betrieben werden. Das lässt sich leicht vermeiden, indem man sich an die drei nicht überlappenden Kanäle hält: eins, sechs und elf. Gleichkanalstörungen sind tückischer. Sie treten selbst dann auf, wenn Sie auf dem Papier alles richtig machen, weil sich die Physik der HF-Umgebung in dichten Bereitstellungen gegen Sie verschwört.

Wie können wir das also beheben? Gehen wir die wichtigsten technischen Hebel durch.

Das erste Schlachtfeld ist die Spektrumallokation. Das 2,4-Gigahertz-Band ist schwierig. Sie haben wirklich nur drei sich nicht überlappende Kanäle. Zu versuchen, diese in einer dichten Bereitstellung ohne Überschneidungen wiederzuverwenden, ist ein mathematischer Albtraum. Sie müssen unbedingt so viele Clients wie möglich auf das 5-Gigahertz-Band lenken.

Aber 5 Gigahertz sind kein Allheilmittel, wenn sie schlecht konfiguriert sind. Der größte Fehler, den wir sehen, ist, dass Ingenieure Kanalbreiten von 80 Megahertz bereitstellen, um Spitzen-Durchsatzwerte bei einem Geschwindigkeitstest zu erzielen. In einer Unternehmensumgebung ist Kapazität entscheidend, nicht die maximale Geschwindigkeit des Einzelnen. Wenn Sie 80-Megahertz-Kanäle verwenden, reduzieren Sie die Anzahl der verfügbaren, sich nicht überlappenden Kanäle drastisch. Im 5-Gigahertz-Band sinkt die Anzahl der nutzbaren, sich nicht überlappenden Kanäle bei 20 Megahertz von 24 auf nur noch sechs bei 80 Megahertz. Am Ende rufen Sie genau die CCI hervor, die Sie zu vermeiden versuchten. Die bewährte Methode? Standardisieren Sie auf 20-Megahertz- oder 40-Megahertz-Kanäle im 5-Gigahertz-Band. Sie erhalten wesentlich mehr sich nicht überlappende Kanäle, was bedeutet, dass mehr Access Points gleichzeitig senden können, ohne sich gegenseitig zu stören. Ihre Gesamtnetzwerkkapazität steigt, selbst wenn die Spitzengeschwindigkeit eines einzelnen Geräts sinkt.
Als Nächstes lassen Sie uns über Leistung sprechen. Es hält sich hartnäckig der Mythos, dass das Hochdrehen der Sendeleistung an einem Access Point die Abdeckung verbessert und Verbindungsprobleme behebt. In der Realität ist dies eine der schlechtesten Maßnahmen, die Sie in Bezug auf Gleichkanalstörungen ergreifen können.

Betrachten Sie es einmal so: Ihr Access Point sendet vielleicht mit 25 dBm, aber das Smartphone in der Tasche des Nutzers kann nur mit 12 dBm zurücksenden. Der Client kann den AP zwar deutlich hören, aber der AP hat Mühe, den Client zu hören. Diese Asymmetrie führt zu dem, was wir als „Hidden-Node-Problem“ bezeichnen. Darüber hinaus dehnt dieser Hochleistungs-AP nun seinen Störungsbereich in benachbarte Zellen aus, was benachbarte APs und deren Clients dazu zwingt, länger zu warten, bevor sie senden können. Sie haben das Problem verschlimmert, nicht verbessert.

Die Faustregel lautet: Passen Sie die Sendeleistung Ihres APs an Ihren schwächsten kritischen Client an. In der Regel bedeutet dies, dass Sie Ihre Sendeleistung auf Werte zwischen 10 und 14 dBm für 2,4 Gigahertz und 14 bis 17 dBm für 5 Gigahertz einstellen. Sie wollen kleinere, zielgerichtete Abdeckungszellen, keine riesigen, überlappenden Störungszonen. Dies wird manchmal auch als Cocktailparty-Prinzip bezeichnet: Wenn jeder im Raum schreit, kann niemand mehr etwas hören. Wenn sich jedoch alle in normaler Gesprächslautstärke mit ihrem Nachbarn unterhalten, können viele Gespräche gleichzeitig stattfinden.

Ein weiterer wichtiger Implementierungsschritt ist das Deaktivieren niedrigerer Basisdatenraten. Wenn in Ihrem 2,4-Gigahertz-Band immer noch 1, 2, 5,5 und 11 Megabit pro Sekunde aktiviert sind, zwingen Sie Ihr Netzwerk dazu, veraltete Geschwindigkeiten zu unterstützen. Management-Frames — Beacons, Probe-Responses, Acknowledgements — werden mit der niedrigsten vorgeschriebenen Datenrate gesendet. Indem Sie diese niedrigen Raten deaktivieren und Ihr Minimum auf 12 Megabit pro Sekunde festlegen, zwingen Sie die Clients, effizientere Modulationsverfahren zu nutzen. Dadurch sind sie schneller im WiFi-Netz aktiv und wieder inaktiv, was Sendezeit für andere Geräte freigibt. Als Nebeneffekt schrumpft dadurch auch die Abdeckungszelle des APs, da sich nur noch Geräte verbinden können, die nah genug sind, um mindestens 12 Megabit pro Sekunde zu erreichen. Dies reduziert die Gleichkanalstörungen weiter.

Und wie sieht es mit der Automatisierung aus? Die meisten modernen Enterprise-WLAN-Controller verfügen über ein Radio Resource Management (RRM). Cisco nennt seines RRM, Aruba nennt seines ARM — Adaptive Radio Management. Diese Algorithmen überwachen die RF-Umgebung kontinuierlich und passen die Kanalbelegung sowie die Sendeleistung dynamisch an. Sie sind äußerst nützlich, aber sie sind keine Lösungen, bei denen man nach dem Prinzip „Einrichten und Vergessen“ verfahren kann.

In einer hochdynamischen Umgebung, wie einem Stadion an einem Veranstaltungstag, reagieren die Standard-RRM-Einstellungen möglicherweise zu aggressiv auf vorübergehende Interferenzen – beispielsweise eine Mikrowelle im Catering-Bereich, die kurz eingeschaltet wird. Der Algorithmus erkennt eine Interferenzspitze, löst einen Kanalwechsel aus und Ihre VoIP-Benutzer erleben eine kurze, aber spürbare Unterbrechung. Die Lösung besteht darin, die RRM-Schwellenwerte an Ihre spezifische Umgebung anzupassen. Erhöhen Sie den Interferenzschwellenwert, der erforderlich ist, um eine Änderung auszulösen. Verlängern Sie das Zeitintervall zwischen Kanalwechseln. In sehr stabilen Umgebungen kann es ratsam sein, RRM eine Woche lang laufen zu lassen, um eine Baseline zu ermitteln, und dann den Kanalplan einzufrieren, sodass automatisierte Änderungen nur noch bei katastrophalen Interferenzen zulässig sind.

Lassen Sie uns auch auf die physische Platzierung eingehen, da hier viele Bereitstellungen fehlschlagen, noch bevor eine einzige Konfiguration angefasst wurde. Ein klassisches Beispiel ist der Flureffekt. Ingenieure platzieren Access Points in der Mitte langer Korridore – Hotelflure, Krankenhausstationen, Gänge im Einzelhandel. Das RF-Signal breitet sich über die gesamte Länge des Korridors aus, was bedeutet, dass ein AP an einem Ende die APs am anderen Ende stört, die potenziell 50 oder 100 Meter entfernt sind. Die Lösung besteht darin, APs in den Räumen oder Bereichen zu platzieren, in denen sich die Benutzer tatsächlich aufhalten, und die Wände als natürliche RF-Dämpfung zu nutzen, um Zellgrenzen zu schaffen. In Einzelhandels- und Lagerumgebungen nutzt eine versetzte AP-Platzierung über den Regalen, anstatt in den Gängen, die physische Struktur selbst, um die Ausbreitung von Interferenzen zu begrenzen.

Kommen wir nun zu einer schnellen Fragerunde basierend auf häufigen Kundenszenarien.

Frage eins: Wir installieren Access Points in einem langen Flur eines Hotels. Wo sollten diese platziert werden?

Antwort: Nicht im Flur selbst. Platzieren Sie die APs versetzt in den Gästezimmern – abwechselnd auf beiden Seiten des Flurs –, sodass die Wände für eine natürliche Dämpfung sorgen und klare Abdeckungszellen entstehen. Jeder AP versorgt das Zimmer, in dem er sich befindet, sowie die unmittelbar angrenzenden Räume und nicht die gesamte Etage.

Frage zwei: Wir haben „Sticky Clients“, die nicht zu einem näher gelegenen AP wechseln und dadurch die Netzwerkleistung beeinträchtigen. Was ist die Lösung?

Antwort: Stellen Sie sicher, dass 802.11k und 802.11v aktiviert sind. 802.11k stellt Clients einen Nachbarschaftsbericht zur Verfügung, der ihnen mitteilt, welche APs in der Nähe sind. 802.11v ermöglicht es dem Netzwerk, BSS-Transition-Management-Anfragen zu senden, was dem Client im Wesentlichen den Wechsel nahelegt. Überprüfen Sie auch die prozentuale Zellüberlappung. Wenn sich die Zellen um mehr als 20 Prozent überschneiden, hat der Client kaum einen Anreiz zum Roaming, bis das Signal vollständig abbaut.

Frage drei: Wir haben gerade einen neuen WLAN-Controller in Betrieb genommen und das RRM wechselt ständig die Kanäle, was zu kurzen Verbindungsabbrüchen für VoIP-Benutzer führt. Wie können wir das stabilisieren?

Antwort: Erhöhen Sie die Empfindlichkeitsschwellen für RRM. Der Algorithmus reagiert auf vorübergehende Interferenzen, die eigentlich keinen Kanalwechsel erfordern. Verlängern Sie die Mindestzeit zwischen Kanalwechseln auf mindestens 60 Minuten und erhöhen Sie den Schwellenwert für Kanalwechsel. Erwägen Sie die Einrichtung eines geplanten Wartungsfensters für Kanalwechsel, damit diese nur außerhalb der Geschäftszeiten stattfinden.

Zusammenfassend die wichtigsten Erkenntnisse des heutigen Briefings.

Erstens: Co-Kanal-Interferenz ist im Wesentlichen ein Kapazitätsproblem, kein Abdeckungsproblem. Mehr APs und eine höhere Sendeleistung verschlimmern das Problem nur.

Zweitens: Verwenden Sie im 5-Gigahertz-Band Kanalbreiten von 20 oder 40 Megahertz. Widerstehen Sie der Versuchung von 80 Megahertz.

Drittens: Reduzieren Sie Ihre Sendeleistung, um sie an Ihren schwächsten Client anzupassen. Kleinere Funkzellen bedeuten weniger Interferenzen.

Viertens: Deaktivieren Sie veraltete Basis-Datenraten unter 12 Megabit pro Sekunde, um die Effizienz der Sendezeit zu verbessern.

Fünftens: Die physische Platzierung ist enorm wichtig. Nutzen Sie die Struktur Ihres Gebäudes, um natürliche RF-Grenzen zu schaffen.

Sechstens: Optimieren Sie Ihre RRM-Algorithmen. Akzeptieren Sie in einer High-Density-Umgebung keine Standardeinstellungen.

Und schließlich: Investieren Sie in Analysen. Plattformen wie Purple bieten Ihnen kontinuierliche Transparenz über den RF-Zustand, die Kanalauslastung und Interferenzereignisse. So können Sie von der reaktiven Fehlersuche zu einem proaktiven Netzwerkmanagement übergehen. Das führt direkt zu einer besseren Benutzererfahrung, weniger Support-Tickets und einer nachweisbaren Rentabilität Ihrer Infrastrukturinvestition.

Vielen Dank, dass Sie sich das Purple Technical Briefing angehört haben. Wenn Sie erfahren möchten, wie die WiFi-Intelligence-Plattform von Purple Ihnen bei der Überwachung und Optimierung Ihrer drahtlosen Umgebung helfen kann, besuchen Sie purple.ai. Wir sehen uns beim nächsten Mal.

Wichtigste Erkenntnisse

✓Kanalinterferenz (CCI) tritt auf, wenn APs denselben Frequenzkanal nutzen, was zu CSMA/CA-Konflikten führt, die den Gesamtdurchsatz einbrechen lassen — es handelt sich um ein Kapazitätsproblem, nicht um ein Abdeckungsproblem.
✓Standardisieren Sie im 5-GHz-Band auf 20 MHz oder 40 MHz Kanalbreite; die Verwendung von 80 MHz reduziert die überlappungsfreien Kanäle von 24 auf ca. 6, was genau die CCI reaktiviert, die Sie vermeiden wollen.
✓Reduzieren Sie die Sendeleistung der APs auf 10–14 dBm (2,4 GHz) und 14–17 dBm (5 GHz), um sie an die Kapazität der Client-Geräte anzupassen, das Problem des verborgenen Knotens (Hidden Node) zu beseitigen und gezielte Zellgrenzen zu schaffen.
✓Deaktivieren Sie Basis-Datenraten unter 12 Mbps, um eine effiziente Modulation zu erzwingen, den Overhead von Management-Frames zu reduzieren und die effektive Zellgröße zu verkleinern.
✓Die physische Platzierung der APs ist ebenso wichtig wie die logische Konfiguration — nutzen Sie Gebäudestrukturen als natürliche RF-Dämpfer und vermeiden Sie den Flureffekt in Gängen und Korridoren.
✓Aktivieren Sie 802.11k, 802.11v und 802.11r, um klebrige Clients (Sticky Clients) zu adressieren, die durch ineffiziente Airtime-Nutzung wesentlich zur Entstehung von CCI beitragen.
✓Nutzen Sie Analyseplattformen zur kontinuierlichen Überwachung der Kanalauslastung, Wiederholungsraten und Interferenzereignisse — proaktives Monitoring verhindert, dass CCI die Benutzererfahrung beeinträchtigt, noch bevor Beschwerden beim Helpdesk eingehen.

Management-Zusammenfassung

Kanalinterferenz (Co-Channel Interference, CCI) bleibt eine der am weitesten verbreiteten und am meisten missverstandenen Herausforderungen in hochdichten Wireless-Szenarien. Für CTOs und Netzwerkarchitekten, die Infrastrukturen in den Bereichen Einzelhandel , Hotellerie , Gesundheitswesen und Transport verwalten, äußert sich CCI nicht nur als technische Kennzahl, sondern als verschlechtertes Nutzererlebnis, reduzierter Durchsatz und letztendlich als negativer Einfluss auf das Geschäftsergebnis. Die Zufriedenheitswerte der Gäste sinken, mobile Point-of-Sale-Systeme stocken und klinische Arbeitsabläufe werden gestört – alles zurückzuführen auf eine Kanalplanung, die nie ordnungsgemäß dimensioniert wurde.

Dieser Leitfaden bietet einen umfassenden technischen Rahmen für die Identifizierung, Minderung und Behebung von Kanalinterferenzen. Abseits der theoretischen HF-Planung untersuchen wir praktische Implementierungsstrategien, herstellerneutrale Best Practices im Einklang mit den IEEE 802.11-Standards sowie die entscheidende Rolle von WiFi Analytics bei der Aufrechterhaltung eines optimalen Netzwerkzustands. Egal, ob Sie Guest WiFi in einem Hotel mit 400 Zimmern bereitstellen oder einen Unternehmenscampus optimieren: Die Beherrschung der CCI-Behebung ist unerlässlich für die Bereitstellung von Konnektivität auf Enterprise-Niveau.

Technischer Deep-Dive

Kanalinterferenz verstehen

Kanalinterferenz tritt auf, wenn zwei oder mehr Access Points (APs) auf demselben Frequenzkanal arbeiten und sich ihre Abdeckungsbereiche erheblich überschneiden. Im Gegensatz zu Nachbarkanal-Interferenzen, die durch überlappende Frequenzbänder verursacht werden, zwingt CCI die Geräte zur gemeinsamen Nutzung desselben Mediums. WiFi arbeitet als Halbduplex-Medium unter Verwendung von Carrier Sense Multiple Access mit Collision Avoidance (CSMA/CA). Wenn sich mehrere APs und ihre zugeordneten Clients einen Kanal teilen, müssen sie warten, bis der Kanal frei ist, bevor sie senden können. Dieser Konfliktlösungsmechanismus – der Kollisionen verhindern soll – wird in dichten Umgebungen zum Flaschenhals. Jeder zusätzliche AP auf demselben Kanal vergrößert die Contention-Domäne und verringert den effektiven Durchsatz exponentiell.

Der Standard IEEE 802.11 definiert keine maximale Anzahl von APs pro Kanal. Dies bedeutet, dass die Verantwortung für die Steuerung der Kanalwiederverwendung vollständig beim Netzwerkarchitekten liegt. In der Praxis kann ein einzelner 20-MHz-Kanal im 2,4-GHz-Band vielleicht zwei oder drei APs in unmittelbarer Nähe unterstützen, bevor sich die Leistung merklich verschlechtert. Jenseits dieses Schwellenwerts wird das Netzwerk durch das CSMA/CA-Protokoll selbst effektiv ausgebremst.

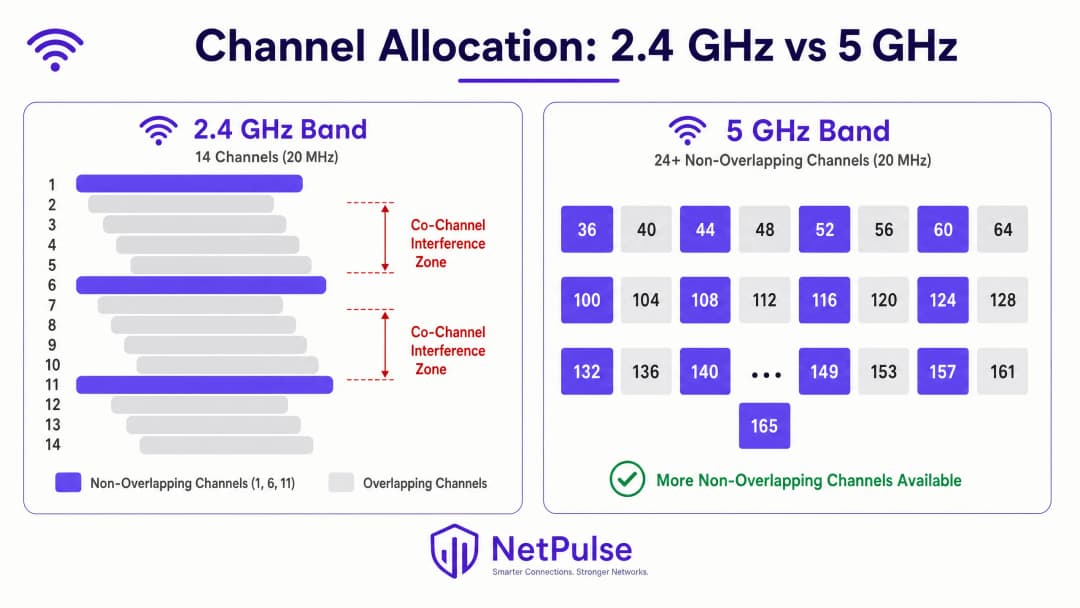

Die Herausforderung: 2,4 GHz vs. 5 GHz

Das 2,4-GHz-Band ist aufgrund seines begrenzten Spektrums notorisch anfällig für CCI. In den meisten regulatorischen Bereichen gibt es nur drei überlappungsfreie Kanäle (1, 6 und 11) bei Verwendung von 20-MHz-Kanalbreiten. In Umgebungen mit hoher Dichte – wie Verkaufsflächen im Einzelhandel, Konferenzbereichen in Hotels oder Stadionpromenaden – ist die Wiederverwendung dieser drei Kanäle ohne Überlappungen eine mathematische Herausforderung, die sich nicht allein durch die AP-Platzierung lösen lässt.

Das 5-GHz-Band bietet erhebliche Entlastung und stellt je nach regionalen DFS-Vorschriften (Dynamic Frequency Selection) 24 oder mehr überlappungsfreie 20-MHz-Kanäle zur Verfügung. Die Versuchung, breitere Kanäle – 40 MHz, 80 MHz oder 160 MHz – zu nutzen, um höhere maximale Datenraten zu erzielen, führt jedoch häufig wieder zu CCI. Bei einer Kanalbreite von 80 MHz schrumpft die Anzahl der überlappungsfreien Kanäle im 5-GHz-Band von 24 auf etwa sechs. Für Enterprise-Bereitstellungen ist die Standardisierung auf 20-MHz-Kanäle im 2,4-GHz-Band und 20-MHz- oder 40-MHz-Kanäle im 5-GHz-Band eine grundlegende Best Practice, um die Kanalwiederverwendung zu maximieren und Interferenzen zu minimieren. Weitere Informationen zur modernen Spektrumsnutzung finden Sie unter Wi Fi Frequencies: A Guide to Wi-Fi Frequencies in 2026 .

Das mit Wi-Fi 6E (IEEE 802.11ax) und Wi-Fi 7 (IEEE 802.11be) eingeführte 6-GHz-Band bietet weitere 59 überlappungsfreie 20-MHz-Kanäle, was eine revolutionäre Chance für High-Density-Szenarien darstellt. Die Einführung von 6 GHz erfordert jedoch Hardware-Upgrades sowohl auf AP- als auch auf Client-Seite, was es eher zu einer mittelfristigen Investition als zu einer Sofortlösung für bestehende Infrastrukturen macht.

Implementierungshandbuch

Schritt 1: Durchführung einer umfassenden RF-Standortvermessung (Site Survey)

Erstellen Sie vor jeglichen Konfigurationsänderungen eine Ausgangsbasis. Eine aktive und passive RF-Standortvermessung ist hierfür entscheidend. Passive Messungen erfassen die bestehende RF-Umgebung – Signalstärke, Grundrauschen, Kanalauslastung und Interferenzquellen – ohne Verbindung zum Netzwerk. Aktive Messungen ermitteln den tatsächlichen Durchsatz und das Roaming-Verhalten. Dies ist keine einmalige Angelegenheit, da sich Umgebungen verändern. Temporäre Aufbauten im Gastgewerbe, saisonale Bestandsänderungen im Einzelhandel oder neue Geräte im Gesundheitswesen können die RF-Ausbreitung erheblich beeinflussen.

Tools wie Ekahau, NetSpot oder herstellerspezifische Vermessungsanwendungen bieten die nötige Visualisierung, um Interferenzzonen, Versorgungslücken und Kanalflikte zu identifizieren. Die Ergebnisse einer Standortvermessung sollten direkt in die AP-Platzierung, die Kanalzuweisung und die Einstellungen der Sendeleistung einfließen.

Schritt 2: Optimierung der Sendeleistung (Tx Power)

Ein weit verbreiteter Irrglaube ist, dass die Erhöhung der Sendeleistung von APs die Abdeckung verbessert und Verbindungsprobleme löst. In der Realität verschlimmert dies jedoch die CCI. Wenn das Signal eines APs weiter reicht als nötig, stört es benachbarte Funkzellen und schafft eine asymmetrische RF-Umgebung.

Client-Kapazitäten anpassen: Mobilgeräte (Smartphones, Tablets) senden typischerweise mit 10–15 dBm. Wenn ein AP mit 25 dBm sendet, kann der Client den AP zwar deutlich hören, aber der AP hat Schwierigkeiten, den Client zu hören – das klassische Problem des verborgenen Knotens (Hidden Node). Dies führt zu erneuten Übertragungen (Retransmissions), einem reduzierten effektiven Durchsatz und einer erhöhten Kanalauslastung.

Richtlinien zur Leistungsanpassung:

Band	Empfohlene Sendeleistung	Begründung
2,4 GHz	10–14 dBm	Anpassung an Smartphone-Sendekapazität; Reduzierung der Funkzellengröße
5 GHz	14–17 dBm	Leicht höher, um Pfadverluste bei höheren Frequenzen auszugleichen
6 GHz	17–20 dBm	Höhere Pfadverluste erfordern etwas mehr Leistung

Die Leistung im 2,4-GHz-Band sollte im Allgemeinen 3–6 dB niedriger sein als im 5-GHz-Band, um das Band Steering zu fördern und fähige Clients in das weniger ausgelastete 5-GHz-Band zu lenken.

Schritt 3: Implementieren Sie dynamisches Funkmanagement

Moderne Enterprise-WLAN-Controller verfügen über Algorithmen für dynamisches Funkmanagement – wie Cisco Radio Resource Management (RRM), Aruba Adaptive Radio Management (ARM) und entsprechende Lösungen von Juniper Mist, Extreme Networks und anderen. Diese Systeme überwachen kontinuierlich die RF-Umgebung und passen die Kanalbelegung sowie die Sendeleistung dynamisch an, um CCI zu minimieren.

Diese Systeme erfordern jedoch eine sorgfältige Feinabstimmung. Sich in einer Umgebung mit hoher Dichte wie einem Stadion oder einem Verkehrsknotenpunkt vollständig auf die automatischen Standardeinstellungen zu verlassen, führt oft zu Instabilität. Wichtige Parameter für die Feinabstimmung sind:

Kanalkonfigurations-Schwellenwert (Channel Change Threshold): Das erforderliche Interferenzniveau, um einen Kanalwechsel auszulösen. Ist dieser zu niedrig eingestellt, wechselt das System bei vorübergehenden Störungen (Mikrowellen, Bluetooth-Geräte) ständig den Kanal, was zu Verbindungsabbrüchen bei Clients führt.
Sendeleistungs-Anpassungsintervall (Power Change Interval): Wie oft das System die Sendeleistung anpasst. In stabilen Umgebungen reduzieren weniger häufige Anpassungen die Beeinträchtigung der Clients.
Minimale und maximale Leistungsgrenzen: Feste Grenzwerte, die verhindern, dass der Algorithmus die Leistungsstufen außerhalb Ihrer Designparameter einstellt.

Schritt 4: Deaktivieren Sie veraltete Basisdatenraten

Wenn Ihr 2,4-GHz-Funkmodul immer noch 1, 2, 5,5 und 11 Mbps als grundlegende (obligatorische) Raten aktiviert hat, werden Management-Frames – wie Beacons, Probe Responses und Acknowledgements – mit diesen niedrigen Raten übertragen. Ein einzelner Beacon mit 1 Mbps verbraucht zehnmal mehr Airtime als derselbe Beacon mit 11 Mbps. Bei Hunderten von APs und Tausenden von Clients ist dieser Overhead erheblich.

Das Deaktivieren von Raten unter 12 Mbit/s zwingt alle Management- und Daten-Frames zur Nutzung einer effizienteren Modulation. Zudem verkleinert es effektiv die Abdeckungszelle des APs, da sich nur Clients assoziieren können, die nah genug sind, um mindestens 12 Mbit/s zu erreichen. Dies schafft einen natürlichen Mechanismus zur Reduzierung des CCI-Fußabdrucks jedes APs.

Schritt 5: Implementierung von 802.11k/v/r für nahtloses Roaming

„Sticky Clients“ — Geräte, die sich weigern, zu einem näher gelegenen AP zu wechseln — tragen erheblich zu CCI bei. Ein Client, der mit einer niedrigen Datenrate an einen entfernten AP angebunden ist, verbraucht unverhältnismäßig viel Sendezeit (Airtime) und beeinträchtigt die Leistung aller anderen Clients auf diesem Kanal.

802.11k (Radio Resource Measurement): Bietet Clients einen Nachbarschaftsbericht, der sie über nahegelegene APs und deren Signalstärken informiert.
802.11v (BSS Transition Management): Ermöglicht es dem Netzwerk, Roaming-Empfehlungen an Clients zu senden und sie effektiv aufzufordern, zu einem besseren AP zu wechseln.
802.11r (Fast BSS Transition): Reduziert die Roaming-Latenz durch Vorauthentifizierung der Clients bei den Ziel-APs, was für Sprach- und Videoanwendungen entscheidend ist.

Diese Protokolle arbeiten Hand in Hand, um sicherzustellen, dass Clients immer mit dem optimalen AP verbunden sind, was den Airtime-Verbrauch pro Client senkt und CCI minimiert.

Best Practices

Niedrigere Basisdatenraten deaktivieren: Das Deaktivieren veralteter Datenraten (1, 2, 5,5 und 11 Mbit/s) zwingt Clients zur Nutzung effizienterer Modulationsverfahren. Dies reduziert die für Management-Frames und Datenübertragungen erforderliche Sendezeit und verkleinert effektiv die nutzbare Abdeckungszelle des APs. Dies ist eine grundlegende Optimierung für jede moderne Unternehmensbereitstellung, wie im Artikel Office Wi Fi: Optimize Your Modern Office Wi-Fi Network ausführlich beschrieben.

DFS-Kanäle nutzen: Nutzen Sie im 5-GHz-Band Dynamic Frequency Selection (DFS)-Kanäle (in den meisten regulatorischen Bereichen 52–144), um das verfügbare, nicht überlappende Spektrum zu erweitern. Stellen Sie sicher, dass Ihre APs und Client-Geräte DFS unterstützen, und überwachen Sie Radar-Ereignisse, die Kanalwechsel erzwingen könnten. In Umgebungen mit häufigen Radar-Ereignissen (in der Nähe von Flughäfen oder militärischen Einrichtungen) sollten Sie die Nutzung auf Nicht-DFS-Kanäle beschränken.

Strategische AP-Platzierung: Vermeiden Sie es, APs in langen Fluren zu platzieren, wo sich HF-Signale ungehindert ausbreiten und den sogenannten Flureffekt erzeugen. Platzieren Sie APs stattdessen in den Räumen oder spezifischen Abdeckungsbereichen, in denen sich Nutzer aufhalten. Nutzen Sie die physische Struktur des Gebäudes — Wände, Böden, Regale — als natürliche HF-Dämpfer, um Zellgrenzen zu schaffen.

BLE für Ortungsdienste in Betracht ziehen: Wenn Sie standortbasierte Dienste parallel zu WiFi bereitstellen, sollten Sie verstehen, wie Bluetooth Low Energy mit Ihrer drahtlosen Infrastruktur interagiert. Unter BLE Low Energy Explained for Enterprise finden Sie detaillierte Integrationsstrategien, um Interferenzen zwischen BLE-Beacons und WiFi-Sendern zu vermeiden.

Segment Guest and Corporate Traffic: Ensure Guest WiFi traffic is properly segmented from corporate infrastructure using VLANs and separate SSIDs. Reducing the number of SSIDs broadcast per AP (ideally no more than three) reduces management frame overhead and improves overall channel efficiency.

Troubleshooting & Risk Mitigation

The Sticky Client Problem

Clients that refuse to roam to a closer AP with a stronger signal contribute significantly to CCI. As a sticky client moves further away, its data rate drops, consuming more airtime to transmit the same amount of data. Beyond enabling 802.11k/v, review your cell overlap percentage. Cells should overlap by approximately 15–20% for seamless roaming. Greater overlap gives clients less incentive to roam until signal quality is already severely degraded.

Rogue Access Points

Unauthorised APs introduced by employees or guests — consumer-grade routers plugged into Ethernet ports — can devastate a carefully planned channel plan. Implement continuous Wireless Intrusion Prevention Systems (WIPS) to detect and suppress rogue APs. Ensure your network access control posture is robust, and consider reviewing resources on modernising your NAC infrastructure: La lista de verificación para migrar de NAC heredado a NAC nativo de la nube or A Lista de Verificação para Migrar de NAC Legado para NAC Nativo da Nuvem .

Non-WiFi Interference Sources

Not all interference comes from other APs. Microwave ovens, Bluetooth devices, baby monitors, and DECT phones all operate in the 2.4 GHz band. Spectrum analysers can identify these non-802.11 interference sources, which RRM algorithms may misinterpret as WiFi interference and respond to inappropriately. Identifying and eliminating or relocating these sources is often more effective than channel changes.

Common Failure Modes

Failure Mode	Root Cause	Mitigation
High retry rates (>10%)	CCI or hidden node	Lower Tx power; review channel plan
Low throughput despite strong signal	Too many clients per AP; CCI	Add APs; reduce channel width
Constant channel changes	RRM thresholds too low	Increase interference threshold
Clients not roaming	No 802.11k/v; excessive cell overlap	Enable 802.11k/v; adjust Tx power
Intermittent drops in 5 GHz	DFS radar event	Monitor DFS events; consider non-DFS channels

ROI & Business Impact

Die Behebung von CCI liefert messbare, quantifizierbare Erträge. In einer Einzelhandelsumgebung ermöglicht eine zuverlässige Konnektivität nahtlose mobile Point-of-Sale-Transaktionen, Bestandsabfragen in Echtzeit und Aktualisierungen der digitalen Beschilderung. Ein einziger POS-Ausfall während der Hauptgeschäftszeit kann Tausende von Pfund an entgangenen Umsätzen und betrieblichen Störungen verursachen. Im Gastgewerbe beeinflusst die Netzwerkleistung direkt die Gästebewertungen auf Plattformen wie TripAdvisor und Google, wobei die Konnektivität durchweg zu den drei wichtigsten Faktoren für die Gästezufriedenheit gehört.

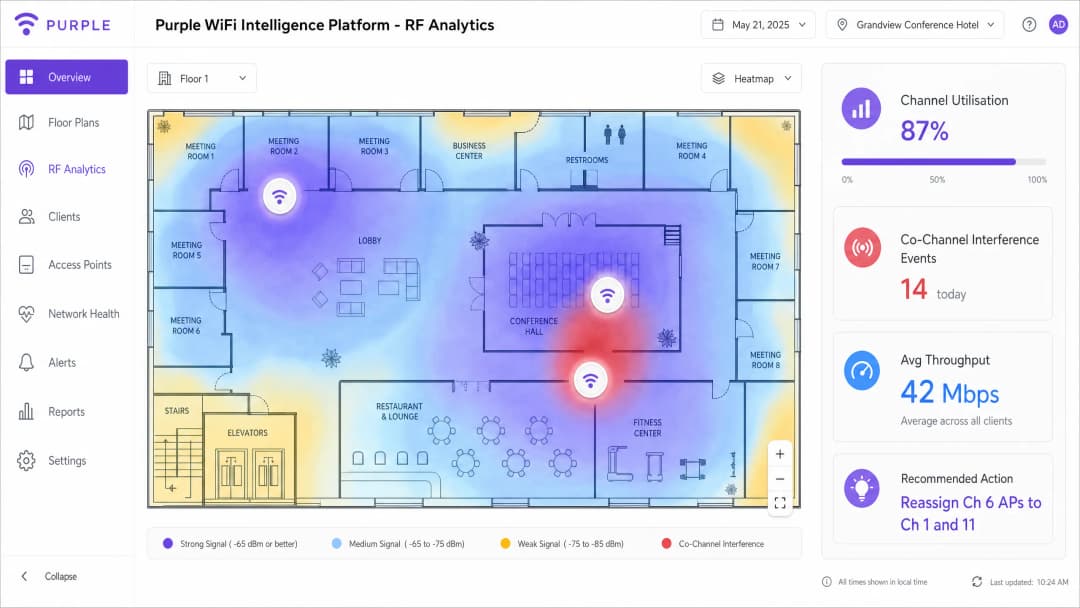

Durch die Nutzung von WiFi Analytics zur kontinuierlichen Überwachung der Kanalauslastung, der Client-Anzahl pro AP, der Retry-Raten und von Interferenzereignissen können IT-Teams von der reaktiven Fehlerbehebung zu einem proaktiven Netzwerkmanagement übergehen. Zu den wichtigsten Leistungsindikatoren, die nach der Behebung zu verfolgen sind, gehören:

Kanalauslastung: Zielwert unter 50 % für eine zuverlässige Leistung; über 70 % deutet auf ein Kapazitätsproblem hin.
Retry-Rate: Zielwert unter 5 %; über 10 % deutet auf erhebliche Interferenzen oder Abdeckungsprobleme hin.
Durchschnittlicher Client-Durchsatz: Baseline vor und nach den Änderungen zur Quantifizierung der Verbesserung.
Volumen der Support-Tickets: WiFi-bezogene Tickets sollten innerhalb von 30 Tagen nach der Behebung messbar zurückgehen.

Die Investition in eine professionelle RF-Standortvermessung und die Behebung des Kanalplans amortisiert sich in der Regel innerhalb von ein bis zwei Quartalen durch einen geringeren IT-Support-Overhead und eine verbesserte Betriebskontinuität.

Schlüsseldefinitionen

Co-Channel Interference (CCI)

Interferenzen, die entstehen, wenn mehrere Access Points und Clients auf demselben Frequenzkanal arbeiten und dadurch gezwungen sind, sich die Sendezeit via CSMA/CA zu teilen und zu warten, bis der Kanal frei ist, bevor sie senden können. CCI skaliert mit der Anzahl der APs auf demselben Kanal.

Die Hauptursache für Leistungseinbußen in dichten Deployments. Wird von Endnutzern und nicht-technischen Stakeholdern oft fälschlicherweise als Problem der "Internetgeschwindigkeit" oder der "Bandbreite" diagnostiziert.

Adjacent-Channel Interference (ACI)

Interferenzen, die durch überlappende Frequenzbänder verursacht werden – zum Beispiel durch die gleichzeitige Nutzung der Kanäle 1 und 3 im 2,4-GHz-Band. Im Gegensatz zu CCI wird ACI durch spektrale Überlappung und nicht durch Kanalteilung verursacht.

Leicht zu vermeiden durch die strikte Einhaltung überlappungsfreier Kanäle (1, 6, 11 im 2,4-GHz-Band). ACI ist in gut verwalteten Unternehmensnetzwerken seltener, tritt aber häufig in Umgebungen mit Rogue-APs auf.

Carrier Sense Multiple Access with Collision Avoidance (CSMA/CA)

Das Protokoll, das WiFi zur Steuerung des Zugriffs auf das RF-Medium nutzt. Geräte müssen vor dem Senden prüfen, ob der Kanal frei ist, und zufällige Backoff-Timer verwenden, um gleichzeitige Übertragungen zu vermeiden.

Das Verständnis von CSMA/CA ist grundlegend, um zu verstehen, warum CCI den Durchsatz zerstört. Es ist ein höfliches, geordnetes Protokoll, das bei hoher Auslastung scheitert – je mehr Geräte sich einen Kanal teilen, desto länger muss jedes einzelne warten.

Dynamic Frequency Selection (DFS)

Ein regulatorischer Mechanismus, der es WiFi-Geräten ermöglicht, das Frequenzspektrum im 5-GHz-Band gemeinsam mit Radarsystemen zu nutzen. APs müssen auf Radarsignale prüfen und den Kanal bei Erkennung innerhalb von 10 Sekunden räumen.

Entscheidend für Unternehmens-Deployments, um zusätzliche überlappungsfreie Kanäle im 5-GHz-Band freizuschalten. Erfordert eine sorgfältige Überwachung; unerwartete DFS-Ereignisse können bei unsachgemäßer Handhabung zu Client-Verbindungsabbrüchen führen.

Hidden Node Problem

Tritt auf, wenn zwei Client-Geräte den AP hören können, sich aber gegenseitig nicht hören. Dies führt dazu, dass sie gleichzeitig senden und Kollisionen am AP verursachen. Die Folge sind hohe Wiederholungsraten und ein reduzierter Durchsatz.

Wird oft dadurch verursacht, dass APs mit deutlich höherer Leistung senden als die Client-Geräte. Kann gemildert werden, indem die Sendeleistung des APs an die Sendekapazität des Clients angepasst wird.

Radio Resource Management (RRM)

Automatisierte Systeme in WLAN-Controllern für Unternehmen, die die Kanalbelegung und Sendeleistung auf Basis einer kontinuierlichen RF-Überwachung dynamisch anpassen. Beispiele hierfür sind Cisco RRM und Aruba ARM.

Nützlich in dynamischen Umgebungen, erfordert jedoch eine sorgfältige Abstimmung der Schwellenwerte. Die Standardeinstellungen sind für Umgebungen mit hoher Dichte selten optimal und können bei zu aggressiver Einstellung zu Instabilität führen.

Airtime Fairness

Eine WLAN-Funktion, die allen verbundenen Clients unabhängig von ihrer Datenrate die gleiche Sendezeit zuweist. Verhindert, dass langsamere (ältere oder weiter entfernte) Clients den Kanal auf Kosten schnellerer Clients monopolisieren.

Kritisch in Umgebungen mit gemischten Geräten (z. B. in einem Hotel mit modernen Smartphones und älteren IoT-Sensoren). Ohne Airtime Fairness kann ein einziger langsamer Client den effektiven Durchsatz für alle anderen Clients auf dem Kanal halbieren.

BSS Transition Management (802.11v)

Ein IEEE-802.11-Protokoll, das es einem WLAN-Controller ermöglicht, Roaming-Empfehlungen an Client-Geräte zu senden, um ihnen die Verbindung mit einem anderen (näheren oder weniger überlasteten) AP zu empfehlen.

Teil der Roaming-Protokolle 802.11k/v/r. Löst direkt das Problem "klebriger" Clients (Sticky Clients), indem es dem Netzwerk einen Mechanismus an die Hand gibt, um die Roaming-Entscheidungen der Clients zu beeinflussen.

Channel Utilisation

Der Prozentsatz der Zeit, in dem ein bestimmter RF-Kanal durch Übertragungen (sowohl 802.11 als auch Nicht-802.11) belegt ist. Eine Kennzahl zur Diagnose von CCI.

Für eine zuverlässige Leistung wird ein Zielwert von unter 50 % angestrebt. Werte über 70 % weisen auf ein Kapazitätsproblem hin, das eine Anpassung des Kanalplans oder eine höhere AP-Dichte bei reduzierter Zellgröße erfordert.

Ausgearbeitete Beispiele

Ein Luxushotel mit 400 Zimmern hat während eines großen Tech-Gipfels im Konferenzzentrum erhebliche Verbindungsprobleme. 800 Teilnehmer berichten trotz hoher Dichte an Access Points (APs) von langsamen Geschwindigkeiten und häufigen Verbindungsabbrüchen. Das IT-Team hat bereits versucht, alle APs neu zu starten.

Schritt 1: Führen Sie eine sofortige Spektrumanalyse mit einem Laptop-basierten Tool (Ekahau, Metageek Chanalyzer) durch, um die Kanalauslastung und das Interferenzniveau zu bestimmen. Die Analyse zeigt eine Kanalauslastung im 2,4-GHz-Band von 94 % und erhebliche Co-Channel-Interferenzen (CCI) im 5-GHz-Band aufgrund von 80-MHz-Kanalbreiten auf allen APs.

Schritt 2: Deaktivieren Sie die 2,4-GHz-Sender auf jedem zweiten AP im hochdichten Konferenzbereich. Bei 800 Geräten auf engem Raum ist das 2,4-GHz-Band völlig überlastet. Die Reduzierung der Anzahl konkurrierender APs auf drei Kanälen verringert die Interferenz sofort.

Schritt 3: Reduzieren Sie die 5-GHz-Kanalbreiten auf allen APs im Konferenzzentrum von 80 MHz auf 20 MHz. Dies erhöht die Anzahl der verfügbaren, sich nicht überlappenden Kanäle von ca. 6 auf 24, sodass jeder AP auf einem eindeutigen Kanal arbeiten kann.

Schritt 4: Senken Sie die AP-Sendeleistung auf 12 dBm (2,4 GHz) und 15 dBm (5 GHz), um die Zellengrößen zu verringern und Clients zu ermutigen, sich mit dem nächstgelegenen AP zu verbinden, anstatt mit einem weiter entfernten.

Schritt 5: Deaktivieren Sie Basisdatenraten unter 12 Mbps auf allen Funkschnittstellen.

Schritt 6: Validieren Sie die Änderungen mit einer anschließenden Spektrumanalyse. Die Kanalauslastung sollte unter 60 % und die Wiederholungsraten (Retry Rates) unter 8 % fallen.

Kommentar des Prüfers: Der anfängliche Designfehler bestand darin, dem maximalen Durchsatz einzelner Clients (80-MHz-Kanäle) Vorrang vor der Gesamtkapazität des Netzwerks zu geben. In Umgebungen mit hoher Dichte sind schmalere Kanäle und eine geringere Sendeleistung entscheidend, um CCI zu minimieren und die Gesamtkapazität zu maximieren. Der Reflex, APs neu zu starten, ist eine häufige, aber unwirksame Reaktion auf CCI – das Problem ist architektonischer und nicht betrieblicher Natur.

Eine nationale Einzelhandelskette hat in einem großen Lagergeschäft APs in der Mitte jedes Gangs installiert. Die Mitarbeiter berichten über schlechtes Roaming bei Handscannern und ständige Verbindungsabbrüche in der Nähe der Laderampe.

Schritt 1: Führen Sie eine passive HF-Messung (RF Survey) durch, um die Abdeckung zu visualisieren und den Flureffekt zu identifizieren. Die Messung bestätigt, dass APs an den entgegengesetzten Enden von 60 Meter langen Gängen auf demselben Kanal senden und sich gegenseitig stören.

Schritt 2: Positionieren Sie die APs in einem versetzten Installationsmuster oberhalb der Regale und nicht in der Mitte des Gangs. Dadurch dienen die Metallregale als natürlicher HF-Dämpfer, wodurch klare Abdeckungszellen pro Gangabschnitt entstehen.

Schritt 3: Installieren Sie Richtantennen (Downtilt-Patchantennen) an bestimmten APs in der Nähe der Laderampe, um die HF-Energie nach unten zu bündeln und die horizontale Ausbreitung in benachbarte Zellen zu begrenzen.

Schritt 4: Passen Sie die RRM-Profile an, um weniger aggressiv auf vorübergehende Interferenzen durch Laderampengeräte (Gabelstapler, Metalltore) zu reagieren.

Schritt 5: Aktivieren Sie 802.11k und 802.11v auf dem WLAN-Controller, um die Roaming-Entscheidungen der Handscanner zu unterstützen.

Schritt 6: Validieren Sie die Roaming-Leistung, indem Sie mit einem Handscanner die Verkaufsfläche ablaufen und die Verbindungsereignisse im WLAN-Controller überwachen.

Kommentar des Prüfers: Die physische Platzierung ist ebenso wichtig wie die logische Konfiguration. Bei der ursprünglichen Bereitstellung wurden die Auswirkungen der physischen Umgebung auf die HF-Ausbreitung ignoriert. Die Nutzung physischer Strukturen – Regale, Wände – zur Signaldämpfung ist eine kostengünstige Methode, um natürliche Zellgrenzen ohne zusätzliche Hardware zu schaffen. Richtantennen sind eine gezielte Lösung für spezifische Problembereiche und sollten mit Bedacht und nicht als Pauschallösung eingesetzt werden.

Übungsfragen

Q1. Sie entwerfen das WiFi-Netzwerk für einen neuen Hörsaal einer Universität mit hoher Dichte und 500 Plätzen. Der Architekt besteht aus ästhetischen Gründen darauf, alle APs über einer Metalldecke mit Gitterstruktur zu verbergen. Die Universität verlangt zuverlässiges 4K-Videostreaming für Vorlesungen per Fernübertragung. Wie gehen Sie mit der architektonischen Einschränkung um, ohne die HF-Leistung zu beeinträchtigen?

Hinweis: Berücksichtigen Sie die Auswirkungen von Metallgittern auf die HF-Ausbreitung, die daraus resultierenden Anforderungen an die Sendeleistung (Tx-Leistung) und das asymmetrische Abdeckungsproblem, das dadurch entsteht.

Musterlösung anzeigen

Das Metallgitter dämpft das HF-Signal drastisch, potenziell um 10–20 dB je nach Gitterdichte. Zum Ausgleich müssten die APs mit maximaler Leistung senden, was die Gleichkanalstörungen (CCI) in angrenzenden Räumen erhöht und ein erhebliches Hidden-Node-Problem für Clients schafft, die versuchen, zurück durch das Gitter zu senden. Der empfohlene Ansatz besteht darin, die Verwendung von APs mit externen Richtantennen (Downtilt-Patchantennen) zu vereinbaren, die unter der Deckenplatte montiert werden, während das AP-Gehäuse über dem Gitter verborgen bleibt. Alternativ können Sie ästhetisch ansprechende APs (z. B. Cisco Meraki oder Aruba mit flachen Gehäusen) spezifizieren, die bündig unter der Decke montiert werden können. Wenn der Architekt beim Metallgitter absolut kompromisslos ist, spezifizieren Sie APs mit Anschlüssen für externe Antennen und führen Sie die Antennenkabel durch das Gitter zu Montagepunkten unterhalb der Decke. Unter keinen Umständen sollte das HF-Design zugunsten der Ästhetik beeinträchtigt werden, wenn eine zuverlässige 4K-Streaming-Leistung eine feste Anforderung ist.

Q2. Ein Einzelhandelskunde aktualisiert seine POS-Tablets auf ein neues Modell, das nur 2,4-GHz-WiFi unterstützt. Er betreibt derzeit ein gut verwaltetes Dualband-Netzwerk mit 30 APs in einem mittelgroßen Geschäft. Welche Änderungen sollten Sie vornehmen, um die neuen Tablets zu integrieren, ohne die allgemeine Netzwerkleistung für andere Geräte zu beeinträchtigen?

Hinweis: Konzentrieren Sie sich auf Band Steering, Basis-Datenraten und die Auswirkungen des Hinzufügens von reinen 2,4-GHz-Geräten zu einem bereits stark ausgelasteten Frequenzband.

Musterlösung anzeigen

Stellen Sie zunächst sicher, dass Band Steering aggressiv aktiviert ist, um alle fähigen Geräte (Smartphones, moderne Laptops) auf das 5-GHz-Band zu zwingen und so Sendezeit (Airtime) auf 2,4 GHz für die POS-Tablets freizugeben. Zweitens überprüfen Sie den 2,4-GHz-Kanalplan, um die strikte Einhaltung der Kanäle 1, 6 und 11 ohne Abweichungen sicherzustellen. Drittens deaktivieren Sie Basis-Datenraten unter 12 Mbps im 2,4-GHz-Band, um die POS-Tablets zu einer effizienteren Übertragung zu zwingen, was deren Airtime-Verbrauch pro Transaktion reduziert. Viertens sollten Sie in Betracht ziehen, die 2,4-GHz-Funkmodule an ausgewählten APs zu deaktivieren, wenn die Dichte zu hoch ist – so entstehen weniger, aber größere 2,4-GHz-Zellen, während eine dichte 5-GHz-Abdeckung beibehalten wird. Überwachen Sie schließlich die Auslastung der 2,4-GHz-Kanäle nach der Bereitstellung und richten Sie eine Alarmstufe bei 60 % ein, um Leistungseinbußen abzufangen, bevor sie den POS-Betrieb beeinträchtigen.

Q3. Nach der Bereitstellung eines neuen WLAN-Controllers ändert die automatische Radio-Resource-Management-Funktion (RRM) ständig alle 15–20 Minuten die Kanäle, was zu kurzen Verbindungsabbrüchen bei VoIP-Nutzern und Beschwerden des Betriebsteams führt. Der IT-Manager möchte RRM komplett deaktivieren. Was ist Ihre Empfehlung?

Hinweis: Berücksichtigen Sie den Kompromiss zwischen RRM-Stabilität und dem langfristigen Nutzen einer automatisierten Kanalverwaltung in einer dynamischen Umgebung.

Musterlösung anzeigen

Die vollständige Deaktivierung von RRM wird nicht empfohlen. Ohne automatisches Kanalmanagement verschlechtert sich das Netzwerk allmählich, wenn sich die HF-Umgebung ändert (neue Geräte, saisonale Änderungen, fremde APs). Der richtige Ansatz besteht darin, die RRM-Schwellenwerte anzupassen, anstatt die Funktion zu deaktivieren. Erhöhen Sie den Interferenzschwellenwert, der für einen Kanalwechsel erforderlich ist – der Algorithmus reagiert derzeit auf vorübergehende Störungen, die keinen Kanalwechsel rechtfertigen. Verlängern Sie die Mindestzeit zwischen den Kanalwechseln auf mindestens 60 Minuten. Erwägen Sie die Einrichtung eines geplanten Wartungsfensters für Kanalwechsel, um automatische Änderungen auf Nebenzeiten (z. B. 02:00–04:00 Uhr) zu beschränken. Aktivieren Sie die Ereignisprotokollierung für alle durch RRM ausgelösten Änderungen, um die spezifische Störquelle zu identifizieren, die die häufigen Wechsel verursacht. Sobald die Ursache identifiziert ist (häufig eine Nicht-WiFi-Störquelle wie eine Mikrowelle oder ein DECT-Telefon), beheben Sie diese direkt.
