Verständnis von RSSI und Signalstärke für eine optimale Kanalplanung

Dieser Leitfaden bietet eine umfassende technische Vertiefung in RSSI, Signal-to-Noise Ratio (SNR) und HF-Ausbreitungsprinzipien für eine optimale Kanalplanung. Er vermittelt IT-Managern, Netzwerkarchitekten und Leitern des Standortbetriebs praxisnahe Strategien zur Abschwächung von Gleichkanal- und Nachbarkanalinterferenzen, zur Optimierung der AP-Platzierung und zur Nutzung von Analysen für messbare geschäftliche Auswirkungen in der Hotellerie, im Einzelhandel und im öffentlichen Sektor.

📖 9 Min. Lesezeit📝 2,009 Wörter🔧 2 ausgearbeitete Beispiele3 Übungsfragen📚 9 Schlüsseldefinitionen

Diesen Leitfaden anhören

Podcast-Transkript ansehen
RSSI und Signalstärke verstehen für eine optimale Kanalplanung Ein Purple WiFi Intelligence Briefing [EINFÜHRUNG & KONTEXT — ca. 1 Minute] Herzlich willkommen zum Purple WiFi Intelligence Briefing. Ich bin Ihr Moderator, und heute befassen wir uns mit den Grundlagen, die jedem leistungsstarken drahtlosen Netzwerk zugrunde liegen: RSSI, Signalstärke und wie sie eine optimale Kanalplanung vorantreiben. Wenn Sie IT-Manager, Netzwerkarchitekt oder Betriebsleiter einer Veranstaltungsstätte sind, haben Sie mit Sicherheit schon einmal den Frust über ein Wi-Fi-Netzwerk erlebt, das auf dem Papier gut aussieht, in der Praxis jedoch eine schlechte Leistung erbringt. Gäste beschweren sich über Verbindungsabbrüche. Handscanner verlieren mitten im Bezahlvorgang das Signal. Videokonferenzen im Vorstandszimmer brechen ab. Die Ursache liegt meist in einem falschen Verständnis dessen, was RSSI tatsächlich aussagt – und noch wichtiger, was es nicht aussagt. In den nächsten zehn Minuten möchte ich Ihnen einen klaren, praktischen Leitfaden an die Hand geben, um diese Kennzahlen zu verstehen und sie in bessere Entscheidungen bei der Kanalplanung umzusetzen. Dies ist keine graue Theorie. Dies ist die Art von Briefing, die ich einem Kunden vor einer großen Bereitstellung geben würde. Legen wir los. [TECHNISCHE TIEFENANALYSE — ca. 5 Minuten] Was also ist RSSI? RSSI steht für Received Signal Strength Indicator (Empfangssignalstärke-Anzeige). Es handelt sich um ein relatives Maß für den Leistungspegel eines Hochfrequenzsignals, wie es von einem Client-Gerät empfangen wird. Es wird in negativen Dezibel im Verhältnis zu einem Milliwatt ausgedrückt – also in negativen dBm. Je näher der Wert an Null liegt, desto stärker ist das Signal. Minus 30 dBm ist hervorragend. Minus 90 dBm ist praktisch unbrauchbar. Doch hier ist der entscheidende Punkt, den viele Implementierungen missverstehen: RSSI allein sagt Ihnen nicht, ob eine Verbindung gut ist. Es sagt Ihnen, wie laut das Signal ist. Es sagt Ihnen nicht, wie klar es ist. An dieser Stelle kommt das Signal-Rausch-Verhältnis – SNR (Signal-to-Noise Ratio) – ins Spiel. Das SNR ist die Differenz in Dezibel zwischen Ihrem empfangenen Signal und dem Grundrauschen der Umgebung. Wenn Ihr RSSI bei minus 65 dBm liegt und Ihr Grundrauschen minus 90 dBm beträgt, beträgt Ihr SNR 25 dB. Das ist das Minimum, das Sie für die hochgradigen Modulationsverfahren – wie 256-QAM – benötigen, die in 802.11ac- und 802.11ax-Netzwerken für echten Durchsatz sorgen. Stellen Sie sich das so vor: Sie befinden sich in einer ruhigen Bibliothek. Jemand flüstert Ihnen vom anderen Ende des Raumes etwas zu. Sie können ihn klar verstehen – das ist ein gutes SNR. Stellen Sie sich nun vor, Sie befinden sich während eines Spiels in einem Stadion. Jemand schreit Sie aus derselben Entfernung an. Das Signal ist lauter, aber das Rauschen ist ebenfalls viel höher. Sie haben Mühe, ihn zu verstehen. Genau das passiert in einer lauten RF-Umgebung. Warum ist das nun für die Kanalplanung wichtig? Wi-Fi ist ein gemeinsam genutztes Medium. Jedes Gerät auf demselben Kanal muss sich beim Senden abwechseln, gesteuert durch ein Protokoll namens CSMA/CA – Carrier-Sense Multiple Access mit Kollisionsvermeidung. Vor dem Senden lauscht jedes Gerät, ob der Kanal frei ist. Wenn es ein anderes Gerät hört, zieht es sich zurück und wartet. Co-Channel-Interferenz — CCI — tritt auf, wenn mehrere Access Points auf demselben Kanal sich gegenseitig hören können. Sie weichen alle aus. Sie alle warten. Die Kanalbelegung schießt in die Höhe und die Latenz steigt sprunghaft an, selbst wenn der tatsächliche Client-Traffic gering ist. Dies ist einer der häufigsten Performance-Killer in Enterprise-Bereitstellungen und lässt sich durch eine ordnungsgemäße Kanalplanung vollständig vermeiden. Adjacent Channel Interference — ACI — ist ein anderes Problem. Im 2,4-GHz-Band liegen die Kanäle nur 5 MHz auseinander, aber jeder Kanal ist 22 MHz breit. Sie überlappen sich also. Wenn Sie einen AP auf Kanal 3 neben einem AP auf Kanal 1 platzieren, blutet die HF-Energie von Kanal 3 in Kanal 1 ein, was den Rauschflur erhöht und den SNR verschlechtert. Die Lösung im 2,4-GHz-Band besteht darin, nur die Kanäle 1, 6 und 11 zu verwenden — die drei überschneidungsfreien Kanäle. Im 5-GHz-Band steht Ihnen weitaus mehr Spektrum zur Verfügung. Sie können DFS-Kanäle — Dynamic Frequency Selection — nutzen, um Ihr verfügbares Kanalspektrum zu erweitern. Sie müssen jedoch bedenken, dass eine Radarerkennung einen Kanalwechsel erzwingen kann, was zu einer kurzen Unterbrechung führt. Nun ein Wort zu den Kanalbreiten. Es besteht die Versuchung, breitere Kanäle zu nutzen — 40, 80 oder sogar 160 MHz —, weil sie einen höheren theoretischen Durchsatz bieten. Und in Umgebungen mit geringer Dichte ist das auch völlig in Ordnung. Aber in Umgebungen mit hoher Dichte — einem Hotel, einem Stadion, einem Konferenzzentrum — bedeuten breitere Kanäle weniger überschneidungsfreie Optionen, was wiederum mehr CCI bedeutet. In solchen Umgebungen sind 20-MHz-Kanäle im 2,4-GHz-Band und 20- oder 40-MHz-Kanäle im 5-GHz-Band fast immer die richtige Wahl. Lassen Sie mich über die AP-Platzierung und die Leistungsabstimmung sprechen, denn hier sehe ich in der Praxis die meisten Fehler. Es ist ein weit verbreiteter Irrglaube, dass mehr Sendeleistung gleichbedeutend mit besserer Abdeckung und somit besserer Performance ist. Das ist falsch. Eine zu hoch eingestellte Sendeleistung des APs führt zu einer sogenannten asymmetrischen Verbindung. Der AP kann laut schreien und der Client kann ihn aus großer Entfernung deutlich hören. Aber der Client — ein Smartphone, ein Laptop, ein Handscanner — hat einen viel schwächeren Sender. Er kann nicht mit derselben Leistung zurückschreien. Der AP kann den Client also nicht zuverlässig hören. Dies führt auch zum Problem des "Sticky Clients". Ein Gerät in einer weit entfernten Ecke des Gebäudes kann den AP immer noch mit minus 70 oder minus 75 dBm hören. Es entscheidet, dass die Verbindung akzeptabel ist, und bleibt dort, selbst wenn es sich physisch näher an einen anderen AP heranbewegt. Der Client führt kein Roaming durch. Die Performance sinkt. Die Lösung besteht darin, die Sendeleistung des APs nach unten anzupassen — in der Regel auf 10 bis 14 dBm —, um sie an die Fähigkeiten des Clients anzupassen, und für eine ausreichende AP-Dichte zu sorgen, damit die Clients immer in der Nähe eines APs sind. Um ein nahtloses Roaming zu ermöglichen, sollten Sie die Protokolle 802.11k, 802.11v und 802.11r implementieren. 802.11k stellt Clients einen Nachbarschaftsbericht zur Verfügung – eine Liste von nahen APs, zu denen sie wechseln können. 802.11v ermöglicht es dem Netzwerk, einem Client den Wechsel zu einem besseren AP vorzuschlagen. Und 802.11r ermöglicht einen schnellen BSS-Übergang, was die Zeit für die erneute Authentifizierung beim Roaming drastisch verkürzt. Zusammen stellen diese Protokolle sicher, dass Roaming-Entscheidungen durch RSSI-Schwellenwerte und nicht durch Client-Trägheit gesteuert werden. [IMPLEMENTIERUNGSEMPFEHLUNGEN & PHÄNOMENE — ca. 2 Minuten] Richtig. Lassen Sie uns über die Implementierung sprechen. Hier sind die wichtigsten Schritte, die ich mit jedem Kunden durchgehen würde. Erstens: Definieren Sie Ihre Anforderungen, bevor Sie Hardware anfassen. Welchen Mindest-RSSI benötigen Sie, um Ihre anspruchsvollste Anwendung zu unterstützen? Für Voice over Wi-Fi benötigen Sie minus 65 dBm oder besser. Für Daten mit hohem Durchsatz minus 70 dBm. Für grundlegende Konnektivität minus 75 dBm. Und ganz entscheidend: Identifizieren Sie Ihr am wenigsten fähiges, aber wichtigstes Gerät (Least Capable, Most Important Device) – das Gerät mit dem schwächsten Funkmodul, das absolut zuverlässig funktionieren muss. Planen Sie für dieses Gerät. Zweitens: Führen Sie eine ordnungsgemäße Standortvermessung (Site Survey) durch. Nicht nur eine prädiktive Vermessung mittels Software, sondern eine aktive Vermessung mit echter Hardware in der realen Umgebung. Messen Sie RSSI und SNR. Verwenden Sie einen Spektrumanalysator, um Störquellen außerhalb des Wi-Fi zu identifizieren – Mikrowellen, Bluetooth-Geräte, DECT-Telefone oder sogar bestimmte Industrieanlagen. Diese erhöhen das Grundrauschen und verschlechtern das SNR, ohne bei einem Standard-Wi-Fi-Scan aufzutauchen. Drittens: Planen Sie Ihre Kanäle vor der Bereitstellung. Bleiben Sie im 2,4-GHz-Band bei den Kanälen 1, 6 und 11. Erstellen Sie im 5-GHz-Band einen Kanalwiederholungsplan, der den physischen Abstand zwischen APs auf demselben Kanal maximiert. Verwenden Sie 20-MHz-Kanäle in dichten Umgebungen. Viertens: Regeln Sie Ihre Sendeleistung herunter. Passen Sie sie an Ihre Client-Geräte an. Stellen Sie eine Zellenüberlappung von 15 bis 20 Prozent sicher, um ein nahtloses Roaming zu unterstützen. Fünftens: Legen Sie obligatorische Mindestdatenraten fest. Deaktivieren Sie die veralteten Raten – 1, 2, 5,5 und 11 Mbps im 2,4-GHz-Band. Dies zwingt Clients dazu, früher zu roamen, wenn sich der RSSI verschlechtert, anstatt sich mit einer niedrigen Datenrate an einen weit entfernten AP zu klammern. Nun zu den Fallstricken. Der häufigste, den ich sehe, ist das übermäßige Vertrauen in die automatische Kanalzuweisung. Die meisten Hersteller von Enterprise-APs bieten ein automatisches Funkressourcenmanagement an – das klingt in der Theorie großartig. In der Praxis kann es in komplexen Umgebungen jedoch schlechte Entscheidungen treffen. Validieren Sie den Kanalplan nach der Bereitstellung immer manuell. Der zweite Fallstrick ist das Ignorieren des Grundrauschens. Ein Netzwerk kann auf einer RSSI-Heatmap gut aussehen, aber eine schreckliche Leistung erbringen, weil das Grundrauschen erhöht ist. Messen Sie immer das SNR, nicht nur den RSSI. Der dritte Fallstrick besteht darin, eine Wi-Fi-Lösung für Gäste bereitzustellen, ohne über die HF-Auswirkungen nachzudenken. Captive Portals, Analyseplattformen und Ortungsdienste hängen alle von einer gut durchdachten HF-Umgebung ab. Wenn die HF-Struktur fehlerhaft ist, sind die Analysen ungenau und das Gästeerlebnis wird schlecht sein. [SCHNELLE FRAGE-ANTWORT-RUNDE — ca. 1 Minute] Lassen Sie uns einige kurze Fragen durchgehen, die ich regelmäßig höre. Welchen RSSI-Wert benötige ich für eine zuverlässige Verbindung? Minus 65 dBm oder besser für die primäre Abdeckung. Minus 70 dBm für Roaming-Überlappungsbereiche. Sollte ich 80-MHz-Kanäle in einem Stadion verwenden? Fast nie. Die Verringerung der verfügbaren, überschneidungsfreien Kanäle führt zu CCI (Co-Channel-Interferenzen), die den Durchsatzvorteil bei Weitem überwiegen. Meine Standortanalyse (Site Survey) zeigt eine gute RSSI, aber die Leistung ist trotzdem schlecht. Was ist los? Überprüfen Sie Ihren SNR-Wert. Überprüfen Sie Ihre Kanalauslastung. Suchen Sie nach klebrigen Clients ("sticky clients"). Einer dieser drei Faktoren ist fast sicher der Verursacher. Lohnt sich der Einsatz von 2,4 GHz überhaupt noch? Ja, für die Kompatibilität mit älteren Geräten und die Durchdringung von Wänden. Beschränken Sie es jedoch auf die Kanäle 1, 6 und 11 und ziehen Sie in Betracht, es in dichten Umgebungen auf jedem zweiten AP zu deaktivieren, um CCI zu reduzieren. [ZUSAMMENFASSUNG & NÄCHSTE SCHRITTE — ca. 1 Minute] Lassen Sie mich mit den wichtigsten Erkenntnissen abschließen. RSSI gibt Aufschluss über die Signalstärke. SNR gibt Aufschluss über die Signalqualität. Optimieren Sie immer auf den SNR-Wert, nicht nur auf die RSSI. Planen Sie für Kapazität, nicht für Abdeckung. Mehr APs bei geringerer Sendeleistung schlagen in jeder dichten Umgebung weniger APs bei hoher Sendeleistung. Verwenden Sie überschneidungsfreie Kanäle. Bei 2,4 GHz sind das die Kanäle 1, 6 und 11. Erstellen Sie bei 5 GHz einen ordnungsgemäßen Plan zur Kanalwiederverwendung. Implementieren Sie 802.11k, v und r, um sicherzustellen, dass das Roaming durch die HF-Bedingungen und nicht durch die Eigensinnigkeit der Clients gesteuert wird. Validieren Sie die Planung mit einer echten, aktiven Standortanalyse (Site Survey). Softwareprognosen sind ein Ausgangspunkt, keine endgültige Antwort. Und schließlich sollten Sie daran denken, dass Ihre HF-Architektur das Fundament für alles andere ist — Ihr Gäste-Wi-Fi-Erlebnis, Ihre Analysen, Ihre Ortungsdienste und Ihre betriebliche Effizienz. Wenn die HF-Basis stimmt, wird alles andere viel einfacher. Wenn Sie tiefer in das Thema Kanalbreitenauswahl einsteigen möchten, lesen Sie den Purple-Leitfaden zu 20 MHz versus 40 MHz versus 80 MHz. Und wenn Sie überlegen, ein Gäste-Wi-Fi mit Analysen im großen Stil bereitzustellen: Die Purple-Plattform ist hardwareunabhängig und lässt sich nahtlos in Ihre bestehende Infrastruktur integrieren. Vielen Dank fürs Zuhören. Bis zum nächsten Mal.


执行摘要

对于管理高密度场所(无论是 酒店住宿零售 还是大型公共空间)的 CTO 和网络架构师而言,部署稳健的无线基础设施是提高运营效率和宾客满意度的基石。本技术指南深入探讨了什么是 RSSI,以及它如何作为优化信道规划的关键指标发挥作用。通过超越基础的覆盖范围图,深入理解射频传播、同信道干扰 (CCI) 和相邻信道干扰 (ACI) 的细微差别,IT 领导者可以设计出支持大规模、高吞吐量、低延迟应用的网络。我们将研究精确的 RSSI 阈值如何驱动漫游决策、信道宽度如何影响频谱效率,以及如何利用先进的 WiFi Analytics 平台来降低风险并提供可衡量的投资回报率 (ROI)。本指南涵盖了 IEEE 802.11k/v/r 漫游协议、SNR 优化、AP 部署策略以及来自酒店和零售环境的真实部署案例。



技术深度剖析

什么是 RSSI?定义与测量

接收信号强度指示 (RSSI) 是客户端设备接收到的射频信号功率水平的相对测量值。RSSI 以毫瓦分贝 (dBm) 为单位,表示为负值——越接近于零,信号越强。-30 dBm 的值代表极强的信号(通常仅在距离 AP 一米范围内才能达到),而 -90 dBm 则处于可用性的临界值。下表提供了 RSSI 阈值及其相应应用适用性的实用参考:

RSSI (dBm) 信号质量 适用应用
-30 至 -50 极佳 所有应用,包括 4K 串流和高密度 VoWiFi
-51 至 -65 良好 高吞吐量数据、VoWiFi、位置分析
-66 至 -70 尚可 标准数据、网页浏览、电子邮件
-71 至 -80 较差 仅限基础连接;VoWiFi 不稳定
低于 -80 不可用 频繁断连;不适合企业级部署

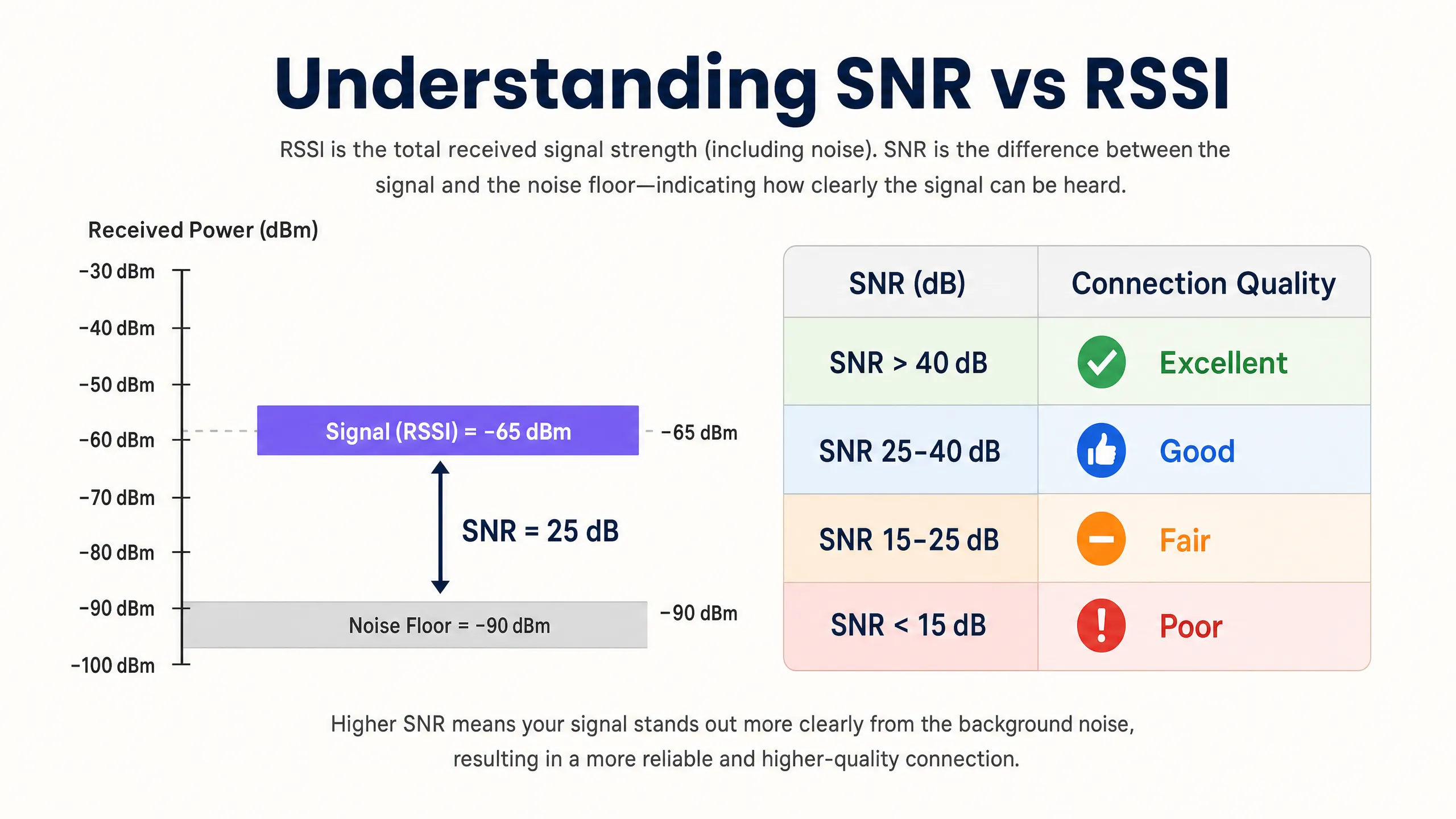

RSSI 与信噪比 (SNR)


仅凭 RSSI 不足以评估网络质量。信噪比 (SNR) 通过对比接收信号强度与环境底噪,能够更准确地反映链路质量。通常需要 25 dB 或更高的 SNR 才能支持 802.11ac/ax 中 256-QAM 等高吞吐量调制方案。如果底噪为 -90 dBm 且 RSSI 为 -65 dBm,则 SNR 为 25 dB — 此时达到了可靠高性能运行的最低门槛。

在实际应用中,这意味着:网络可能在覆盖热图上显示出极佳的 RSSI 值,但由于非 Wi-Fi 干扰源(微波炉、DECT 电话、蓝牙设备或工业设备)抬高了底噪,导致性能表现糟糕。因此,在进行站点勘测和持续监控时,务必同时测量 RSSI 和 SNR。

射频传播与衰减的物理学原理

在医院( Healthcare )或交通枢纽( Transport )等复杂环境中,射频信号穿过物理障碍物时会发生衰减。网络架构师在进行预测性站点勘测和定义信噪比边界时,必须考虑到这些特定材料带来的损耗:

材质 典型衰减 (dB)
石膏板 / 灰泥板 3–4 dB
玻璃(标准) 2–3 dB
砖墙 8–12 dB
混凝土 12–15 dB
钢筋混凝土 / 钢材 15–25+ dB
金属货架(零售) 10–20 dB

深入理解分贝标度的对数特性至关重要:3 dB 的损耗会使信号功率减半,而 10 dB 的损耗则会将信号功率降低十倍。因此,穿过两面砖墙的信号(约 20 dB 衰减)比发射信号弱 100 倍。

信道规划:同频干扰 (CCI) 与邻频干扰 (ACI)


最佳的信道规划需要减轻两种不同类型的干扰。当工作在同一信道上的接入点能够相互“听到”时,就会发生同频干扰 (CCI),由于 CSMA/CA(带有冲突避免的载波监听多路访问)协议,这会导致介质争用和延迟增加。该信道上的每个设备都必须轮流等待,当多个 AP 同时进行争用时,即使在温和的客户端负载下,信道利用率也会飙升。

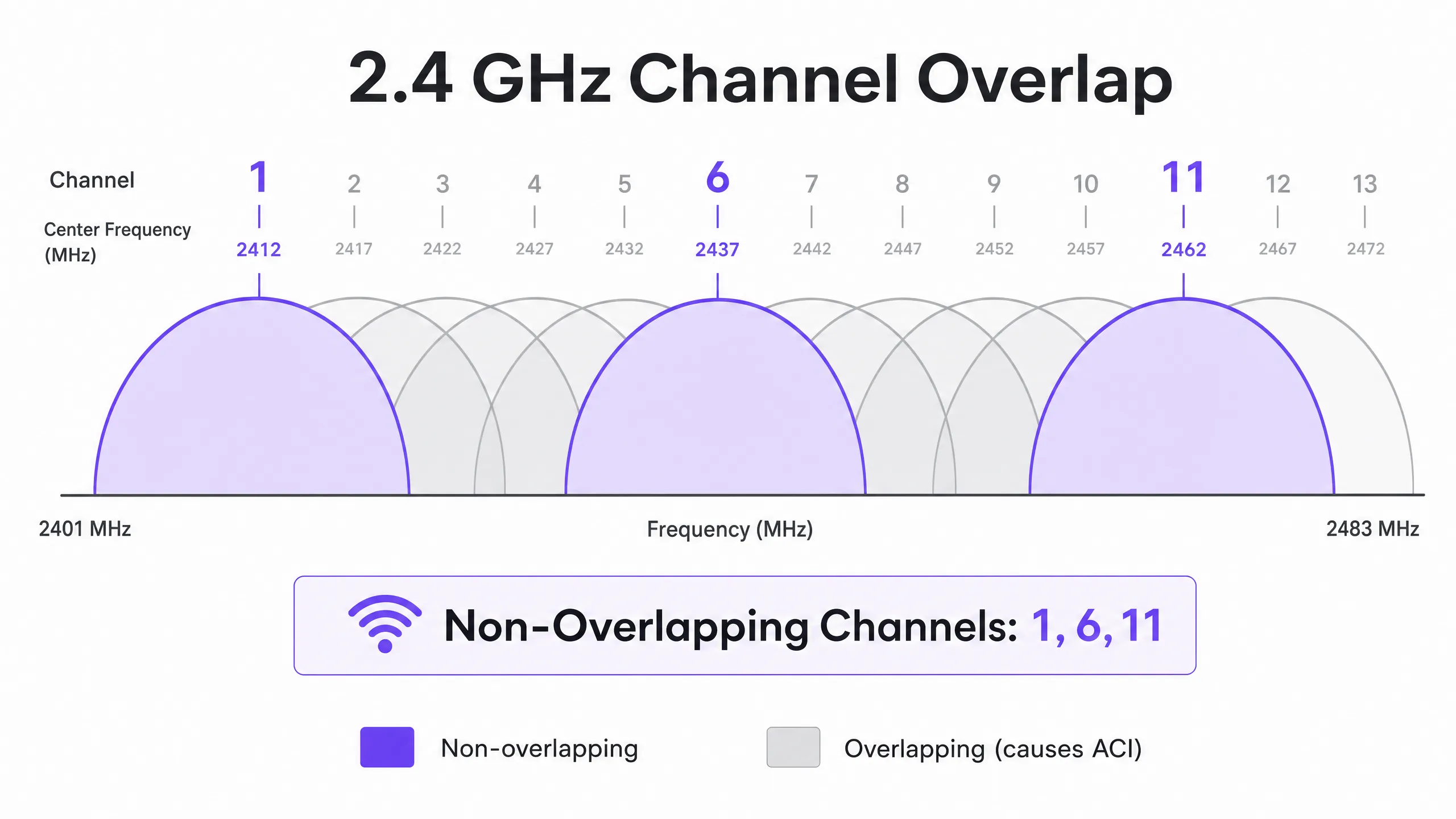

当 AP 工作在重叠信道上时,就会发生邻频干扰 (ACI),从而抬高底噪并降低 SNR。在 2.4 GHz 频段中,只有信道 1、6 和 11 是互不重叠的。任何其他信道分配都会对其一个或两个相邻信道造成 ACI。在 5 GHz 频段中,利用动态频率选择 (DFS) 信道可以扩展可用频谱,但雷达探测事件可能会强制更改信道,从而导致短暂的连接中断。 在确定信道宽度时,请参考 20MHz vs 40MHz vs 80MHz:您应该使用哪种信道宽度? (或意大利语版本: 20MHz vs 40MHz vs 80MHz: Quale larghezza di canale dovresti usare? )。核心原则:更宽的信道可以提供更高的理论吞吐量,但会减少非重叠信道的选择数量,从而在密集部署中增加同频干扰(CCI)。


实施指南

步骤 1:定义需求并识别 LCMI 设备

在部署硬件之前,请先定义主覆盖区域(PCA)和次覆盖区域(SCA)。至关重要的一点是,识别性能最弱但最重要的设备(LCMI)——即射频信号最弱且必须确保可靠运行的设备。这通常是仓库中的老旧手持扫描枪、医院中的特定型号医疗设备,或者是酒店环境中的旧款智能手机。在设计整个射频(RF)架构时,需确保其满足该设备的最低 RSSI 要求,这样其他所有设备的性能自然会更好。

步骤 2:进行主动站点勘测

进行主动站点勘测以测量实际的 RSSI 和 SNR——而不仅仅是使用软件进行预测性勘测。使用频谱分析工具来识别非 Wi-Fi 干扰源。确保主覆盖满足 -65 dBm 的阈值,次覆盖(用于漫游重叠区域)满足 -70 dBm。记录所有区域的底噪,因为这将决定可实现的 SNR 和支持的最大数据速率。

步骤 3:AP 部署与功率调整

避免 "信号越强越好" 的误区。将 AP 的发送功率设置得过高会导致非对称链路,即客户端可以清晰地接收到 AP 的信号,但 AP 却无法可靠地接收到客户端发出的较弱传输。这是**粘性客户端(sticky client)**问题的根本原因——即设备即使在物理距离上更靠近另一个 AP,却依然保持与较远 AP 的连接。将 AP 的发送功率调整至 10–14 dBm 以匹配客户端的能力,并确保 15–20% 的蜂窝重叠度,以促进符合 IEEE 802.11k/v/r 标准的无缝漫游。

步骤 4:强制执行最低强制数据速率

禁用传统数据速率(2.4 GHz 中的 1, 2, 5.5 和 11 Mbps;5 GHz 中的 6 和 9 Mbps)。这会提高客户端判定连接可接受的最低 RSSI 阈值,从而强制设备更早做出漫游决策,并防止低速率客户端占用过多的空口时间(airtime)。

步骤 5:集成访客 WiFi 与分析

部署企业级 Guest WiFi 解决方案需要无缝认证,且不能降低用户体验。为企业设备实施 802.1X,并为访客部署安全的 Captive Portal,在设备兼容性允许的情况下采用 WPA3。现代方法(例如 How a wi fi assistant Enables Passwordless Access in 2026 )可减少入网摩擦,同时保持符合 PCI DSS 和 GDPR 要求。本指南中描述的射频 (RF) 架构是可靠分析和定位服务的先决条件——如果射频设计不良,数据将会不准确。


最佳实践

针对容量而非覆盖范围进行设计。 在现代高密度环境中,限制因素几乎从来不是信号覆盖范围,而是信道空口争用。部署更多低发射功率的 AP,而不是部署少数高功率的 AP。这可以减少同信道干扰 (CCI),提高信噪比 (SNR),并增加可同时提供服务的客户端数量。

按环境标准化信道宽度。 在 2.4 GHz 频段中普遍默认使用 20 MHz。在 5 GHz 频段中,在极高密度环境(体育场、会议厅)中使用 20 MHz,在中等密度环境(酒店、零售)中使用 40 MHz。仅在低密度、高吞吐量场景下保留 80 MHz。

实现漫游协议栈。 在所有 AP 上启用 802.11k(无线资源测量)、802.11v(BSS 转型管理)和 802.11r(快速 BSS 转型)。这确保了漫游决策是由射频状况而非客户端惯性驱动,并将重新认证延迟从数百毫秒降低到 50 毫秒以下。

手动验证自动分配的信道。 大多数企业级 AP 厂商都提供自动无线资源管理 (RRM)。虽然 RRM 可以作为基准,但在复杂环境中可能会做出次优决策。务必在部署后审核信道规划,并在必要时进行覆盖。

持续监控,而不仅仅是在部署时。 射频环境会随着时间推移而变化——会出现新的干扰源,占用模式会发生变化,固件更新也会改变无线电行为。利用具有持续射频监控功能的 WiFi Analytics 平台,在影响用户之前检测到性能下降。

有关利用网络基础设施实现业务成果的更广泛策略,请参阅 How To Improve Guest Satisfaction: The Ultimate Playbook


故障排除与风险缓解

粘性客户端问题

症状: 设备仍连接到 RSSI 较差 (-80 dBm) 的远处 AP,尽管其物理位置更接近另一个信号强劲的 AP。

根本原因: AP 发射功率过高,导致链路不对称。客户端可以很好地接收到 AP 信号,因此不会发起漫游。或者,802.11k/v 协议已被禁用,导致客户端无法获得有关更好可用 AP 的引导。

**缓解措施:**将 AP 发射功率降低至 10–12 dBm。启用 802.11k/v/r。设置最低强制数据速率,以便在 RSSI 降至最低速率阈值以下时强制客户端进行漫游。

高同频干扰

**症状:**即使在温和的客户端负载下,信道利用率也持续高于 40–50%,导致延迟增加和吞吐量下降。

**根本原因:**相同信道上的 AP 部署距离过近,或者信道宽度对于部署密度而言过宽。

**缓解措施:**将信道宽度减少至 20 MHz。审查信道规划,以最大程度地增加相同信道上 AP 之间的物理间距。在极高密度的部署中,考虑在 2.4 GHz 频段下每隔一个 AP 禁用射频。

底噪升高

**症状:**热图上的 RSSI 值看起来尚可,但吞吐量较差且连接不稳定。

**根本原因:**非 Wi-Fi 干扰源(微波炉、DECT 电话、工业设备、蓝牙)抬高了底噪,使信噪比(SNR)降至高阶调制所需的阈值以下。

**缓解措施:**使用频谱分析仪来识别和确定干扰源的特征。尽可能将受影响的客户端迁移到 5 GHz,因为大多数非 Wi-Fi 干扰都集中在 2.4 GHz。如果干扰源无法消除,请增加 AP 密度以改善 RSSI,从而在底噪升高的情况下仍能保持足够的信噪比。

随着网络向市政和公共空间扩展,战略规划变得越来越关键。如需了解公共部门部署的洞察,请阅读 Purple 任命 Iain Fox 为公共部门增长副总裁以推动数字包容与智慧城市创新


投资回报率(ROI)与业务影响

优化 RSSI 和信道规划可在多个维度上直接影响企业收益。下表总结了与架构良好的无线网络相关的关键业务成果:

业务成果 作用机制 典型影响
降低 IT 支持成本 减少连接投诉;减少现场走访 与 Wi-Fi 相关的支持工单减少 20–40%
提高访客满意度 在整个场所内提供可靠、高速的连接 NPS(净推荐值)和评分显著提升
精准的定位分析 足够的 AP 密度和信噪比以实现可靠的三边测量 客流量分析的定位精度达到 3 米以内
第一方数据获取 可靠的 Captive Portal 性能 访客 Wi-Fi 接入的完成率更高
运营效率 为手持设备、POS 系统、IoT 提供可靠的连接 减少交易失败和运营停机时间

对于场所运营商而言,可靠的 Wi-Fi 不再是成本中心,而是收入增长的助推器。通过确保稳定的信号强度和高 SNR,场所可以信心十足地部署 Captive Portals 以获取第一方数据,从而推动个性化营销活动并提升客户终身价值。在合理的 RF 设计上进行投资,可通过提高运营效率、增强数字化互动以及信心十足地部署先进分析和定位服务,带来可衡量的 ROI。

Purple 的硬件兼容平台可与现有基础设施无缝集成,在设计良好的 RF 基础之上提供分析层——在 酒店零售医疗交通 环境中,将信号强度数据转化为可落地的商业智能。

Schlüsseldefinitionen

RSSI (Received Signal Strength Indicator)

Ein relativer Messwert für den Leistungspegel eines von einem Client-Gerät empfangenen HF-Signals, ausgedrückt in negativen dBm. Je näher an Null, desto stärker das Signal.

Wird zur Bestimmung von Abdeckungsgrenzen, zur Auslösung von Roaming-Entscheidungen und zur Bewertung der grundlegenden Signalverfügbarkeit verwendet. Reicht allein nicht aus, um die Verbindungsqualität zu bewerten.

SNR (Signal-to-Noise Ratio)

Die Differenz in Dezibel (dB) zwischen der empfangenen Signalstärke und dem Hintergrundrauschen (Noise Floor). Berechnet als: SNR (dB) = RSSI (dBm) − Noise Floor (dBm).

Der primäre Bestimmungsfaktor für das erzielbare Modulationsschema und die Datenrate. Ein SNR von 25 dB ist das Minimum für den 256-QAM-Betrieb (hoher Durchsatz). Immer zusammen mit dem RSSI messen.

CCI (Co-Channel Interference)

Interferenz, die auftritt, wenn mehrere APs und Clients auf demselben Kanal arbeiten und die Übertragungen der anderen erkennen können, was zu Medienkonflikten unter dem CSMA/CA-Protokoll führt.

Die häufigste Ursache für hohe Kanalauslastung und Latenzzeiten in Unternehmensnetzwerken. Wird durch ordnungsgemäße Kanalplanung, Leistungsabstimmung und Gewährleistung eines ausreichenden physischen Abstands zwischen APs auf demselben Kanal minimiert.

ACI (Adjacent Channel Interference)

Interferenz, die dadurch verursacht wird, dass HF-Energie von einem Kanal in einen benachbarten, überlappenden Kanal übergeht, wodurch das Grundrauschen erhöht und das SNR verschlechtert wird.

Verursacht durch die Verwendung überlappender Kanäle im 2,4-GHz-Band (alles außer 1, 6, 11). Wird durch strikte Einhaltung überschneidungsfreier Kanalzuweisungen vermieden.

DFS (Dynamic Frequency Selection)

Ein Regulierungsmechanismus, der es Wi-Fi-Geräten ermöglicht, das 5-GHz-Spektrum mit Radarsystemen zu teilen, indem sie nach Radarsignalen suchen und den Kanal bei Erkennung freigeben.

Erweitert den verfügbaren 5-GHz-Kanalsatz, erfordert jedoch, dass APs bei Radarerkennung den Kanal wechseln, was zu einer kurzen Verbindungsunterbrechung führt. Muss bei Bereitstellungen in der Nähe von Flughäfen, militärischen Einrichtungen oder Wetterradarstationen berücksichtigt werden.

CSMA/CA (Carrier-Sense Multiple Access with Collision Avoidance)

Das von Wi-Fi verwendete Medienzugriffsprotokoll, bei dem Geräte vor der Übertragung den HF-Kanal abhören und verzögern, wenn der Kanal belegt ist.

Der Hauptgrund, warum Wi-Fi ein halbduplexes, gemeinsam genutztes Medium ist. CCI zwingt mehrere APs und Clients, um denselben Kanal zu konkurrieren, weshalb die Kanalplanung für die Leistung von entscheidender Bedeutung ist.

Sticky Client

Ein Client-Gerät, das mit einem AP verbunden bleibt, der ein schwaches Signal liefert, obwohl es sich physisch näher an einem anderen AP mit einem stärkeren Signal befindet.

Verursacht durch asymmetrische Verbindungsbudgets (AP-Sendeleistung zu hoch) oder das Fehlen von 802.11k/v-Roaming-Protokollen. Führt zu schlechtem Durchsatz, hoher Latenz und einer beeinträchtigten Benutzererfahrung.

LCMI (Least Capable, Most Important) Device

Das Gerät in einer Bereitstellung mit den schwächsten Funkfunktionen, das dennoch für den Geschäftsbetrieb von entscheidender Bedeutung ist.

Wird als Design-Grundlage für die HF-Architektur verwendet. Eine Auslegung, die den Anforderungen des LCMI-Geräts entspricht, stellt sicher, dass alle anderen Geräte eine angemessene Leistung erbringen.

802.11k/v/r

Eine Reihe von IEEE-802.11-Erweiterungen: 802.11k (Radio Resource Measurement), 802.11v (BSS Transition Management) und 802.11r (Fast BSS Transition).

Zusammen ermöglichen diese Protokolle ein intelligentes Client-Roaming mit geringer Latenz. 802.11k stellt Nachbarschaftsberichte bereit, 802.11v ermöglicht netzwerkgesteuertes Roaming und 802.11r reduziert die Reauthentifizierungszeit auf unter 50 ms.

Ausgearbeitete Beispiele

Ein Hotel mit 300 Zimmern hat trotz eines APs in jedem Flur eine schlechte Wi-Fi-Leistung in den Gästezimmern. Gäste berichten von Verbindungsabbrüchen und langsamen Geschwindigkeiten, insbesondere in den Zimmern, die am weitesten von den Flur-APs entfernt sind. Die vorhandenen APs sind mit maximaler Sendeleistung (23 dBm) bei automatischer Kanalzuweisung konfiguriert.

Die Hauptursache ist eine Kombination aus Co-Channel Interference (CCI) durch Flur-APs, die sich gegenseitig in den langen Fluren stören, Signaldämpfung durch Zimmertüren und -wände sowie dem Sticky-Client-Problem, das durch eine zu hohe Sendeleistung verursacht wird. Die empfohlene Lösung ist der Übergang zu einem In-Room-AP-Bereitstellungsmodell unter Verwendung von Wandplatten-APs (z. B. Cisco Catalyst 9105AXW oder Aruba AP-303H). Konfigurieren Sie jeden AP mit einer Sendeleistung von 10–12 dBm. Deaktivieren Sie 2,4 GHz auf jedem zweiten AP im Flur, um CCI zu reduzieren. Standardisieren Sie auf 20-MHz-Kanäle in 5 GHz mit einem manuellen Kanalplan, der die Kanäle 36, 40, 44, 48, 52, 56, 60, 64 in einem sich wiederholenden Muster zuweist. Aktivieren Sie 802.11k/v/r auf allen APs. Stellen Sie die obligatorischen Mindestdatenraten auf 12 Mbps in 2,4 GHz und 24 Mbps in 5 GHz ein. Validieren Sie dies mit einer aktiven Standortvermessung nach der Bereitstellung, die auf -65 dBm RSSI und 25 dB SNR in allen Gästezimmern abzielt.

Kommentar des Prüfers: Dieser Ansatz verlagert das Design von einer abdeckungszentrierten zu einer kapazitätszentrierten Architektur. Durch die Platzierung des APs im Zimmer wird die primäre Dämpfungsquelle (die Zimmertür und -wand) für den Client eliminiert, was das SNR drastisch verbessert. Die Reduzierung der Sendeleistung auf 10–12 dBm hält die HF-Zelle im Raum und verringert CCI durch benachbarte Räume. Die Kombination aus 802.11k/v/r und der Durchsetzung von Mindestdatenraten behebt das Sticky-Client-Problem. Das Ergebnis ist ein Netzwerk, das VoWiFi zuverlässig unterstützt und präzise Standortanalysen für die Guest Engagement Platform des Hotels ermöglicht.

Eine große Einzelhandelskette mit Filialen von 50.000 Quadratfuß möchte Wi-Fi-Standortanalysen einführen, um die Kundenfrequenz und die Verweildauer nach Abteilungen zu verfolgen. Erste Daten aus dem bestehenden Netzwerk zeigen eine Standortgenauigkeit von ±15 Metern, was für eine Analyse auf Abteilungsebene unzureichend ist. Die vorhandene Infrastruktur verfügt über APs, die in Abständen von 6 Metern entlang der zentralen Achse des Geschäfts montiert sind.

Standortanalysen auf Basis von RSSI-Trilateration erfordern mindestens drei APs, die ein Client-Gerät gleichzeitig empfangen, wobei jeder AP ein Signal von -75 dBm oder besser empfangen muss. Das aktuelle lineare AP-Layout führt dazu, dass Clients in den äußeren Abteilungen nur in Reichweite von ein oder zwei APs sind, was eine genaue Trilateration unmöglich macht. Die Lösung erfordert ein überarbeitetes AP-Layout mit einem versetzten Gittermuster mit APs am Rand und im Inneren jeder Abteilungszone, um sicherzustellen, dass jeder Punkt auf der Fläche innerhalb der Reichweite von -75 dBm von mindestens drei APs liegt. Reduzieren Sie die Sendeleistung der APs auf 10 dBm, um die HF-Zellen zu verkleinern und die Differenz zwischen den AP-Messwerten zu verbessern (was die Standortgenauigkeit antreibt). Aktivieren Sie 802.11k/v, um sicherzustellen, dass Geräte nicht an weit entfernten APs hängen bleiben, was die Standortdaten verfälschen würde. Integrieren Sie die AP-Infrastruktur mit der WiFi Analytics -Plattform von Purple, um RSSI-Daten in Frequenz-Heatmaps und Berichte zur Verweildauer nach Abteilungen zu verarbeiten.

Kommentar des Prüfers: Standortanalysen erfordern eine grundlegend andere HF-Designanforderung als die reine Konnektivität. Für die Konnektivität benötigen Sie einen angemessenen RSSI am Client. Für die Lokalisierung benötigen Sie einen angemessenen RSSI an mehreren APs gleichzeitig mit ausreichender Winkeldiversität, um eine genaue Trilateration zu ermöglichen. Das versetzte Gitter sorgt für unterschiedliche Empfangswinkel. Eine geringere Sendeleistung erhöht den Gradienten der RSSI-Änderung bei der Bewegung eines Clients, was die Positionsauflösung verbessert. Die Integration mit einer Analyseplattform verwandelt rohe RSSI-Daten in verwertbare Retail Intelligence – so kann die Kette Ladenlayout, Personalbesetzung und Platzierung von Werbeaktionen basierend auf realem Kundenverhalten optimieren.

Übungsfragen

Q1. Sie entwerfen ein Wi-Fi-Netzwerk für ein Stadion mit 40.000 Sitzplätzen. Der Stadionbetreiber wünscht maximalen Durchsatz für gleichzeitiges Videostreaming und Social-Media-Uploads während der Veranstaltungen. Sie ziehen in Betracht, 80-MHz-Kanäle im 5-GHz-Band zu verwenden, um den Durchsatz pro Client zu maximieren. Ist dies der empfohlene Ansatz, und welchen Kanalplan würden Sie stattdessen implementieren?

Hinweis: Berücksichtigen Sie die Anzahl der verfügbaren, überschneidungsfreien 80-MHz-Kanäle im 5-GHz-Band im Vergleich zu 20-MHz-Kanälen sowie die Auswirkungen von Co-Channel-Interferenz in einer offenen Umgebung mit hoher Dichte.

Musterlösung anzeigen

Nein. Die Verwendung von 80-MHz-Kanälen in einem Stadion ist absolut kontraindiziert. In den Standard-5-GHz-UNII-1/2/2e-Bändern gibt es nur eine Handvoll überschneidungsfreier 80-MHz-Kanäle, was bedeutet, dass bei der für 40.000 gleichzeitige Nutzer erforderlichen AP-Dichte schwere CCI unvermeidlich ist. Der richtige Ansatz ist die durchgängige Verwendung von 20-MHz-Kanälen, was bis zu 24 überschneidungsfreie Kanäle im 5-GHz-Band (einschließlich DFS) bietet und die Kanalwiederverwendung maximiert. Es sollten Richtsektorantennen verwendet werden, um die HF-Zellabdeckung präzise zu steuern, indem sie nach unten in die Zuschauerbereiche gerichtet werden, anstatt omnidirektional zu strahlen. Die AP-Dichte sollte auf der Grundlage eines Ziels von nicht mehr als 30–50 Clients pro AP-Funkmodul berechnet werden, wobei die Sendeleistung an den Abdeckungsbereich des jeweiligen Sektors angepasst werden muss.

Q2. In einem Lagerbereich werden tragbare Barcodescanner eingesetzt, die häufig die Verbindung verlieren, wenn sich die Bediener zwischen den Gängen bewegen. Die APs sind auf maximale Sendeleistung (23 dBm) konfiguriert, um eine vollständige Abdeckung zu gewährleisten. Auf den Scannern läuft eine ältere WMS-Anwendung, die eine Latenzzeit von unter 100 ms erfordert. Was ist die wahrscheinliche Ursache und welche Schritte würden Sie zur Behebung einleiten?

Hinweis: Berücksichtigen Sie die Sendeleistungskapazitäten eines kleinen Handscanners im Vergleich zu einem Enterprise-AP und die Auswirkungen auf das Link-Budget in beide Richtungen.

Musterlösung anzeigen

Die wahrscheinliche Ursache ist das Sticky-Client-Problem, das aus einem asymmetrischen Link-Budget resultiert. Da die APs mit 23 dBm senden, empfangen die Scanner sie im gesamten Lager gut und initiieren kein Roaming. Die internen Funkmodule der Scanner senden jedoch typischerweise mit nur 15–17 dBm, was bedeutet, dass der AP die Übertragungen des Scanners bei großer Entfernung nicht zuverlässig empfangen kann. Die Lösung besteht darin, die Sendeleistung der APs auf 10–12 dBm zu senken, um sie an die Kapazitäten der Scanner anzupassen. So wird sichergestellt, dass die Abdeckungszellen die richtige Größe haben und die Scanner roamen, sobald sie sich außer Reichweite bewegen. Aktivieren Sie 802.11k/v/r, um schnelles Roaming zu erleichtern. Stellen Sie die minimalen obligatorischen Datenraten auf 12 Mbps ein, um frühere Roaming-Entscheidungen zu erzwingen. Validieren Sie dies durch eine aktive Standortvermessung (Site Survey) mit der tatsächlichen Scanner-Hardware, um einen RSSI-Wert von -65 dBm und ein SNR von 25 dB in allen Gängen zu bestätigen.

Q3. Bei einer Standortvermessung (Site Survey) für einen neuen Krankenhausflügel messen Sie im gesamten Zielbereich einen RSSI-Wert von -58 dBm vom primären AP. Der mit einem Spektrumanalysator gemessene Grundrauschen (Noise Floor) liegt jedoch aufgrund von älteren medizinischen Überwachungsgeräten, die im 2,4-GHz-Band betrieben werden, konstant bei -72 dBm. Das Krankenhaus benötigt zuverlässiges VoWiFi für die klinische Kommunikation. Wird dieses Netzwerk VoWiFi unterstützen, und welche Maßnahmen würden Sie empfehlen?

Hinweis: Berechnen Sie das SNR und bewerten Sie es im Vergleich zu den Mindestanforderungen für VoWiFi. Berücksichtigen Sie, welches Frequenzband betroffen ist und welche Schadensminderungsoptionen zur Verfügung stehen.

Musterlösung anzeigen

Nein, dieses Netzwerk wird VoWiFi im aktuellen Zustand nicht zuverlässig unterstützen. Das SNR berechnet sich als -58 dBm - (-72 dBm) = 14 dB. Dies liegt unter dem für VoWiFi erforderlichen Mindest-SNR von 20 dB und weit unter dem Zielwert von 25 dB für qualitativ hochwertige Sprachübertragung. Trotz des starken RSSI-Werts von -58 dBm verschlechtert das erhöhte Grundrauschen durch die medizinischen Geräte die Verbindungsqualität auf ein unakzeptables Niveau. Empfohlene Maßnahmen: Erstens, verlagern Sie den VoWiFi-Verkehr in das 5-GHz-Band, das von den älteren medizinischen 2,4-GHz-Geräten weitgehend unbeeinflusst bleibt. Zweitens, erhöhen Sie die AP-Dichte in den betroffenen Bereichen, um den RSSI-Wert auf -50 dBm oder besser zu verbessern. Dies würde selbst bei dem erhöhten Grundrauschen ein SNR von 22 dB ergeben – was für VoWiFi grenzwertig akzeptabel ist. Drittens, binden Sie das biomedizinische Technikteam ein, um zu prüfen, ob die Altgeräte ersetzt oder abgeschirmt werden können. Viertens, implementieren Sie QoS (WMM) mit Priorisierung des Sprachverkehrs, um VoWiFi-Verkehr bei Überlastung vor der Konkurrenz durch Datenverkehr zu schützen.
