Progettazione di un'architettura WiFi multi-tenant per MDU

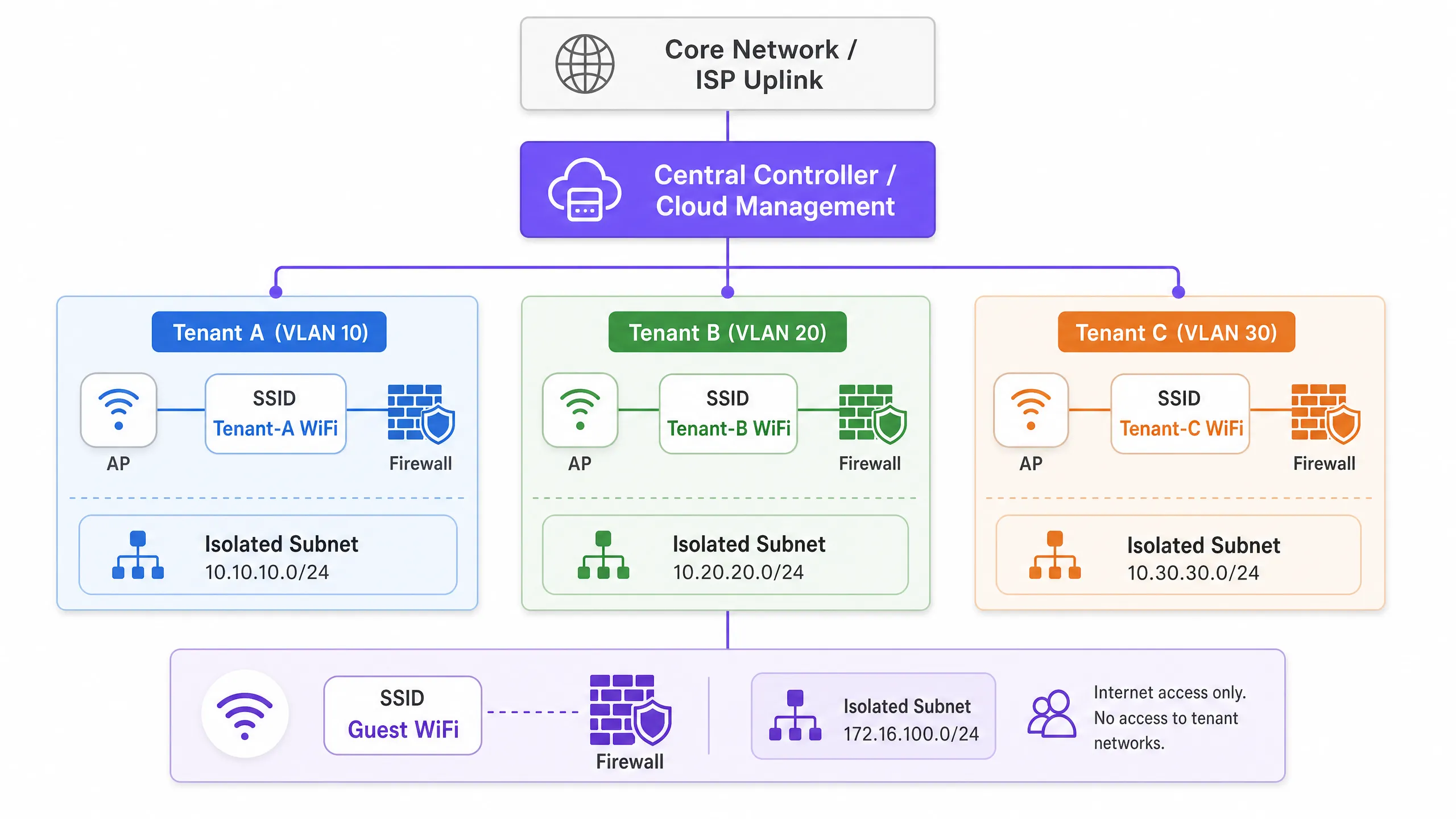

Progettazione di un'architettura WiFi multi-tenant per MDU — Un briefing tecnico Purple. Benvenuti alla serie di briefing tecnici Purple. Oggi approfondiremo l'architettura alla base di alcune delle distribuzioni WiFi più complesse che si possano incontrare in ambienti aziendali: il WiFi multi-tenant per edifici multi-abitativi e multi-uso. Sia che siate responsabili di un hotel da 300 camere in cui ospiti, personale e sistemi di gestione dell'edificio condividono tutti la stessa infrastruttura fisica, di un complesso misto di uffici e negozi, o di uno studentato con centinaia di inquilini indipendenti, la sfida è fondamentalmente la stessa: come fornire una connettività affidabile, sicura e isolata a più parti indipendenti su un'unica rete fisica condivisa? Questo non è un esercizio teorico. Le decisioni prese in fase di progettazione dell'architettura determineranno direttamente il vostro livello di sicurezza, l'esposizione alla conformità ai sensi del GDPR e del PCI DSS e, francamente, se il vostro help desk sarà sommerso di reclami sei mesi dopo il go-live. Quindi, entriamo nel vivo. La base di qualsiasi architettura WiFi multi-tenant è la segmentazione della rete, e il meccanismo principale per ottenerla è il tagging VLAN, definito dallo standard IEEE 802.1Q. Il concetto è semplice: si assegna ogni tenant, o ogni classe di traffico, a una VLAN distinta. Il traffico sulla VLAN 10 non può raggiungere il traffico sulla VLAN 20 a meno che non lo si consenta esplicitamente tramite una policy di routing o di firewall. Questo isolamento logico è la vostra prima linea di difesa. Ma è proprio qui che i progettisti spesso commettono il primo errore: confondono la segmentazione VLAN con la sicurezza. Le VLAN forniscono isolamento, non sicurezza. Sono comunque necessarie policy di firewall tra le VLAN, liste di controllo degli accessi (ACL) e occorre valutare attentamente quale routing inter-VLAN consentire. Una porta trunk configurata in modo errato può far crollare l'intero modello di segmentazione in pochi secondi. Ora parliamo del livello fisico. In un ambiente MDU, in genere si dispone di un'infrastruttura fisica condivisa — cablaggio, switch fabric e access point — al servizio di più tenant. Gli access point stessi trasmettono più SSID, ciascuno mappato su una VLAN diversa. In questo modo, il Tenant A si connette al proprio SSID, il suo traffico viene taggato con la VLAN 10 a livello di AP, attraversa lo switch fabric condiviso su una porta trunk e arriva al livello di distribuzione dove viene instradato nella sottorete isolata del Tenant A. Il traffico del Tenant B segue lo stesso percorso fisico ma è completamente isolato al livello 2. È qui che la scelta della piattaforma di access point diventa estremamente importante. Sono necessari AP che supportino mappature multiple da SSID a VLAN, in grado di gestire le radiofrequenze in decine di unità potenzialmente vicine e che si integrino con un controller centralizzato o una piattaforma di gestione cloud. Il controller è fondamentale: è ciò che consente di applicare modifiche alle policy, monitorare la larghezza di banda per singolo tenant e rispondere agli incidenti senza dover intervenire sui singoli AP. Sul fronte dell'autenticazione, lo standard attuale per le distribuzioni multi-tenant di livello enterprise è l'IEEE 802.1X con autenticazione RADIUS. Ciascun tenant si autentica sul proprio server RADIUS o su un'infrastruttura RADIUS condivisa con l'applicazione di policy specifiche per singolo tenant. WPA3-Enterprise è oggi lo standard di crittografia consigliato: offre una modalità di sicurezza a 192 bit per ambienti ad alta sensibilità ed elimina le vulnerabilità associate all'handshake a quattro vie di WPA2. Per i segmenti WiFi dedicati agli ospiti — e in un contesto MDU ne avrai quasi sempre almeno uno — la scelta ricade solitamente su un modello con Captive Portal. L'ospite si connette a un SSID aperto o WPA2-Personal, viene reindirizzato a una splash page per l'autenticazione o l'accettazione dei termini e riceve quindi un accesso esclusivamente a Internet su una VLAN isolata. Aspetto fondamentale: la VLAN ospiti non deve avere alcuna rotta verso le VLAN dei tenant. Zero. Questo è un punto non negoziabile sia dal punto di vista della sicurezza che del GDPR. Parliamo per un momento dell'ambiente a radiofrequenza, perché è qui che le distribuzioni MDU diventano davvero complesse. Quando ci sono più tenant in unità adiacenti — pensa al corridoio di un hotel con camere su entrambi i lati o a un centro commerciale con negozi che condividono le pareti — ci si trova in un ambiente RF ad alta densità. L'interferenza co-canale è il tuo nemico. È necessaria un'adeguata pianificazione RF prima dell'installazione: un site survey che mappi la propagazione del segnale, identifichi le fonti di interferenza e guidi la strategia di allocazione dei canali. La banda a 2,4 GHz offre tre canali non sovrapposti nella maggior parte dei domini normativi: i canali 1, 6 e 11. La banda a 5 GHz ne offre molti di più, motivo per cui le distribuzioni moderne spingono i client verso i 5 GHz ovunque possibile. Il Wi-Fi 6 e il Wi-Fi 6E estendono ulteriormente questo approccio nella banda a 6 GHz, offrendo uno spettro pulito e ampiamente privo di interferenze da parte di dispositivi legacy. Per le nuove distribuzioni MDU nel 2025 e oltre, specificare AP compatibili con Wi-Fi 6E è la scelta corretta: lo spazio di spettro aggiuntivo ripaga ampiamente negli ambienti densi. Un modello di architettura che sta guadagnando un notevole interesse nelle grandi distribuzioni MDU è l'uso di un overlay Software-Defined Networking, in particolare gli approcci SD-WAN o SD-LAN in cui le policy dei tenant sono definite centralmente e distribuite all'edge. Questo scollega il livello delle policy dall'infrastruttura fisica, il che significa che è possibile attivare un nuovo tenant, modificarne l'allocazione della larghezza di banda o revocarne l'accesso senza toccare una singola riga di comando dello switch. Per i gestori di sedi che amministrano decine o centinaia di tenant, questa efficienza operativa è rivoluzionaria. L'IoT è l'altra dimensione che non si può ignorare. In un MDU moderno — che si tratti di un hotel, di un complesso commerciale o di un blocco residenziale — sono presenti sistemi di gestione dell'edificio, controller HVAC, illuminazione intelligente, controllo degli accessi, CCTV e una gamma sempre più ampia di altri dispositivi connessi. Questi devono trovarsi su una VLAN isolata dedicata, completamente separata sia dal traffico degli inquilini che da quello degli ospiti. I dispositivi IoT sono notoriamente difficili da aggiornare con patch e rappresentano una superficie di attacco significativa. Segmentateli, monitorateli e applicate un filtro di uscita rigoroso in modo che possano comunicare solo con le piattaforme di gestione designate. Bene, passiamo alla pratica. Ecco come affronterei l'implementazione di un MDU da zero. Iniziate con la progettazione logica prima di toccare un singolo componente hardware. Mappate il numero di inquilini, le classi di traffico — gestione, aziendale, ospiti, IoT, pagamenti — e assegnate le VLAN di conseguenza. Documentate lo schema di indirizzamento IP. Definite la policy di routing inter-VLAN: cosa può comunicare con cosa e cosa è assolutamente vietato. Quindi, eseguite la pianificazione RF. Commissionate un'adeguata indagine del sito. Non affidatevi alle mappe di copertura dei fornitori, che nel migliore dei casi sono ottimistiche. Sono necessarie misurazioni reali del segnale nello spazio fisico, tenendo conto dei materiali delle pareti, della costruzione dei pavimenti e dell'ambiente RF degli edifici vicini. Nella scelta dell'hardware, date la priorità alle piattaforme che supportano la gestione centralizzata in cloud. Il sovraccarico operativo derivante dalla gestione di un parco AP distribuito senza un controller è insostenibile su scala. Cercate piattaforme che offrano policy di larghezza di banda per SSID, reportistica per inquilino e integrazione con l'infrastruttura RADIUS. Per quanto riguarda le insidie: l'errore più comune che riscontro è l'insufficiente configurazione delle porte trunk. I progettisti creano uno splendido schema VLAN e poi dimenticano di consentire esplicitamente le VLAN pertinenti su ogni collegamento trunk lungo il percorso. Il traffico cade silenziosamente, gli inquilini si lamentano e il team di supporto passa giorni a rintracciare il problema. Documentate meticolosamente le configurazioni dei trunk e convalidatele in fase di messa in servizio. La seconda insidia è la proliferazione degli SSID. Ogni SSID trasmesso consuma tempo di trasmissione per i frame di beacon. In un ambiente denso, trasmettere otto o dieci SSID per AP riduce le prestazioni per tutti. Riducete al minimo il numero di SSID, in genere non più di quattro per radio. Utilizzate l'assegnazione dinamica delle VLAN tramite gli attributi RADIUS anziché SSID separati per servire più inquilini da un unico SSID. La terza insidia è trascurare il piano di gestione. La VLAN di gestione — quella su cui comunicano AP, switch e controller — deve essere completamente isolata da tutte le VLAN degli inquilini e degli ospiti. Se un inquilino può raggiungere il piano di gestione, si ha una vulnerabilità di sicurezza critica. Utilizzate la gestione out-of-band dove possibile e applicate ACL rigorose al traffico di gestione. Ora vorrei passare in rassegna alcune domande che emergono costantemente in queste implementazioni. Quanti tenant può supportare un singolo AP? All'atto pratico, la maggior parte degli AP aziendali è in grado di gestire da 20 a 30 client attivi simultaneamente per radio prima che le prestazioni degradino. In un MDU ad alta densità, pianifica un AP ogni 15-20 dispositivi attivi, non per unità fisica. Ho bisogno di un AP separato per ogni tenant? No — questo è proprio il fulcro della multi-tenancy basata su VLAN. Più tenant condividono lo stesso AP, con l'isolamento del traffico imposto a livello di rete. Qual è la corretta allocazione della larghezza di banda per tenant? Non esiste una risposta universale, ma un punto di partenza comune è da 10 a 25 megabit al secondo garantiti con capacità di burst fino alla capacità di uplink disponibile. Utilizza le policy di QoS per applicare questo limite ed evitare che un singolo tenant saturi l'uplink condiviso. Come gestisco un tenant che ha bisogno del proprio firewall? Fornisci loro una VLAN dedicata e un punto di handoff instradato. Collegheranno il proprio CPE o firewall a quell'handoff, e tutto ciò che si trova dietro di esso sarà di loro responsabilità. Per riassumere: un'architettura WiFi multi-tenant ben progettata per un MDU si basa su quattro pilastri. Primo, una rigorosa segmentazione VLAN con policy di firewall applicate tra i segmenti. Secondo, una gestione centralizzata basata su controller che offre visibilità operativa e controllo delle policy su scala. Terzo, una corretta pianificazione RF che tenga conto dell'ambiente fisico e della densità dell'installazione. E quarto, un modello di sicurezza che affronti l'autenticazione, la crittografia, l'isolamento IoT e i requisiti di conformità fin dal primo giorno. Le organizzazioni che fanno questo nel modo giusto vedono risultati misurabili: riduzione dei costi di supporto, onboarding dei tenant più rapido, una postura di conformità dimostrabile per gli audit e la capacità di monetizzare la connettività come servizio anziché trattarla come un centro di costo. Se stai pianificando un'installazione MDU e desideri esplorare come la piattaforma di Purple possa fornire analisi, gestione del guest WiFi e un livello di reportistica a livello di tenant sopra la tua infrastruttura di rete, le risorse collegate nella guida sono un buon punto di partenza. Grazie per l'ascolto. Alla prossima.
