Power over Ethernet (PoE) para Access Points: Um Guia de Implementação

Resumo Executivo

Power over Ethernet é a camada de infraestrutura fundamental sob qualquer implantação sem fio corporativa. À medida que os pontos de acesso WiFi 6, WiFi 6E e WiFi 7 exigem orçamentos de energia cada vez mais altos — em alguns casos superando 60 watts por dispositivo — as consequências de subespecificar sua infraestrutura PoE nunca foram tão significativas. Pontos de acesso degradados, quedas de Captive Portals, falhas nos pipelines de análise e interrupções não planejadas são sintomas diretos de um planejamento de PoE inadequado.

Este guia oferece a estrutura técnica para tomar as decisões corretas: qual padrão IEEE especificar, como calcular os orçamentos de energia dos switches, qual cabeamento exigir e como arquitetar a segmentação de VLAN para conformidade. Ele também mapeia essas decisões para resultados de negócios do mundo real — desde a satisfação dos hóspedes em ambientes de hospitalidade até análises de tempo de permanência em implantações de varejo . Quer você esteja comissionando uma reforma de hotel de 50 quartos ou a construção de um centro de conferências de 2.000 assentos, os princípios aqui se aplicam diretamente.

Aprofundamento Técnico

O Cenário dos Padrões IEEE PoE

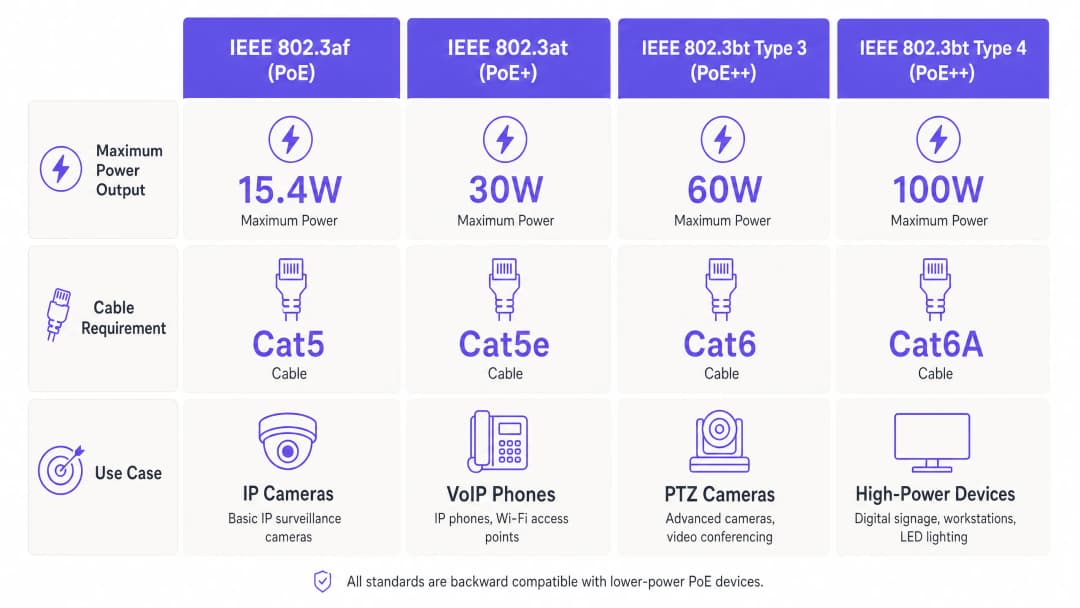

O grupo de trabalho IEEE 802.3 definiu quatro padrões PoE progressivos, cada um aumentando o fornecimento máximo de energia sobre o cabeamento Ethernet padrão. Compreender as distinções não é preciosismo acadêmico — especificar o padrão errado no momento da aquisição prende sua infraestrutura a um limite de capacidade que restringirá seu roteiro de tecnologia sem fio por anos.

A distinção entre a saída do PSE (Power Sourcing Equipment — seu switch) e do PD (Powered Device — seu ponto de acesso) é crítica. A resistência do cabo causa perda de energia proporcional ao comprimento do trecho e à bitola do condutor. Uma porta PoE+ de 30 watts fornecerá aproximadamente 25.5 watts para um dispositivo no final de um trecho de 100 metros de Cat 5e. Para implantações de alta densidade onde os APs operam próximos ao seu limite de energia, essa margem de perda deve ser fatorada em cada cálculo de porta.

Negociação de Energia via LLDP

Switches PoE modernos e access points usam o Link Layer Discovery Protocol (LLDP) — especificamente a extensão LLDP-MED — para negociar dinamicamente os requisitos de energia. O dispositivo alimentado informa seu consumo máximo e atual de energia; o switch aloca os recursos de acordo. Isso evita o superdimensionamento no orçamento do switch e protege os dispositivos contra o recebimento de voltagem excessiva. Certifique-se de que o firmware do seu switch ofereça suporte à negociação de energia LLDP-MED, principalmente em ambientes de múltiplos fornecedores, onde protocolos proprietários como o CDP da Cisco podem não estar disponíveis em APs de terceiros.

Requisitos de Energia para WiFi 6, 6E e 7

Os requisitos de energia dos access points corporativos modernos aumentaram substancialmente a cada geração de WiFi. Um AP WiFi 5 (802.11ac) típico consumia de 12 a 18 watts, confortavelmente dentro dos limites do padrão 802.3af. Um AP tri-band WiFi 6 (802.11ax) com um uplink de 2.5GbE normalmente consome de 20 a 30 watts, exigindo PoE+. Os APs WiFi 6E com suporte a rádio de 6 GHz comumente requerem de 30 a 40 watts, entrando na categoria 802.3bt Tipo 3. Os novos APs WiFi 7 (802.11be) com operação multi-link e suporte a canais de 320 MHz já especificam de 40 a 60 watts nas fichas técnicas dos fabricantes. Especificar switches compatíveis com 802.3bt hoje é um investimento voltado para o futuro, não um luxo.

Cálculo do Orçamento de Energia

O erro mais comum e dispendioso em implantações PoE é não calcular o orçamento total de energia do switch em relação ao consumo real dos dispositivos. Um switch PoE+ de 48 portas pode anunciar 30 watts por porta, mas seu orçamento total de energia — a potência total que a fonte de alimentação interna pode fornecer a todas as portas PoE simultaneamente — é normalmente de 370 a 740 watts, dependendo do modelo. Implantar 30 APs consumindo 25 watts cada requer 750 watts; um switch com orçamento de 740 watts começará a desligar portas sob carga total.

A metodologia de cálculo correta é:

Orçamento Necessário = (Número de APs × Consumo Máximo por AP) × Fator de margem de 1.25

A margem de 25% compensa perdas de eficiência da fonte de alimentação, redução térmica em temperaturas ambientes elevadas e espaço para futuras adições de dispositivos. Sempre valide esse valor em relação à especificação de orçamento PoE publicada pelo fabricante do switch, e não ao máximo por porta.

Arquitetura de Cabeamento para Access Points PoE

A seleção do cabeamento é um problema de engenharia térmica e elétrica, não apenas uma questão de taxa de transferência de dados. O padrão IEEE 802.3bt exige especificações mínimas de condutores porque uma potência mais alta gera proporcionalmente mais calor no cabo. Para feixes de cabos que passam por vãos de teto ou conduítes, a carga térmica cumulativa pode causar um aumento na temperatura ambiente que degrada tanto o fornecimento de energia quanto a integridade dos dados. A especificação de cabeamento recomendada pelo padrão PoE é a seguinte. Para implantações 802.3af, o Cat 5e é a opção mínima viável, embora o Cat 6 seja recomendado para qualquer instalação com um plano de atualização futuro. Para implantações 802.3at (PoE+), o Cat 6 deve ser considerado a linha de base, com o Cat 6A fortemente preferido para lances que excedam 60 metros ou em bandejas de cabos de alta densidade. Para implantações 802.3bt de 60 watts ou mais, o Cat 6A é obrigatório. O padrão ANSI/TIA-568-B2-1 especifica condutores AWG24 como o mínimo para aplicações PoE; condutores AWG23 em Cat 6A oferecem uma resistência significativamente menor e melhor desempenho térmico.

Para locais como estádios e grandes centros de convenções — onde os lances de cabos dos armários IDF até os APs sob os assentos ou montados no teto podem se aproximar do limite de 100 metros — o Cat 6A é a única especificação defensável. O custo adicional por metro é marginal em relação ao custo de mão de obra de um novo lançamento de cabos.

Segmentação de VLAN e Arquitetura de Rede

Toda implantação de ponto de acesso PoE corporativo deve implementar segmentação de rede baseada em VLAN. A arquitetura mínima viável separa três domínios de tráfego: gerenciamento (interfaces de gerenciamento de switches e APs, acessíveis apenas a partir da VLAN do NOC), corporativo (dispositivos de funcionários autenticados, conectados via 802.1X ao diretório corporativo) e visitante (tráfego de visitantes não autenticados ou autenticados por portal, isolado de todos os recursos internos).

A plataforma de Guest WiFi da Purple opera nativamente dentro desta arquitetura. O SSID de visitantes é mapeado para uma VLAN dedicada, o tráfego é roteado para a infraestrutura de nuvem da Purple para autenticação no Captive Portal e captura de dados, e o mecanismo de WiFi Analytics da plataforma processa o tempo de permanência, taxas de visitas recorrentes e dados demográficos inteiramente dentro do domínio de tráfego de visitantes. Essa segmentação não é opcional — é um requisito sob o PCI DSS 4.0 para qualquer local que processe pagamentos com cartão, e é fundamental para demonstrar conformidade com o GDPR na coleta de dados de visitantes.

Para ambientes de saúde , o modelo de segmentação se estende ainda mais: dispositivos médicos IoT, sistemas de chamada de enfermeiros e o WiFi de pacientes devem ocupar VLANs separadas, com políticas de firewall explícitas entre eles. Os switches PoE em implantações de saúde devem suportar autenticação baseada em porta 802.1X para evitar conexões de dispositivos não autorizados na camada física.

Guia de Implantação

Fase 1: Levantamento de Local (Site Survey) e Coleta de Requisitos

Antes de qualquer decisão de aquisição, realize uma vistoria técnica estruturada no local cobrindo quatro dimensões. Primeiro, mapeie todos os locais propostos para os APs em relação ao IDF ou MDF mais próximo, calculando as distâncias reais de passagem dos cabos, incluindo o roteamento por eletrodutos e vãos de teto — e não distâncias em linha reta. Segundo, audite a infraestrutura de cabeamento existente: identifique a categoria do cabo, a data de instalação e qualquer histórico de falhas conhecido. Terceiro, faça o inventário da infraestrutura de switches existente: observe a capacidade PoE, a potência por porta e o orçamento total de energia. Quarto, documente os modelos de AP em consideração e extraia seu consumo máximo de energia das especificações técnicas do fabricante sob carga total de rádio — não o valor "típico".

Para hubs de transporte e grandes espaços do setor público, esta fase de vistoria também deve incluir um estudo de propagação de RF para determinar os requisitos de densidade de APs, o que direciona diretamente a contagem total de portas PoE e o dimensionamento dos switches.

Fase 2: Dimensionamento de Switches e Infraestrutura

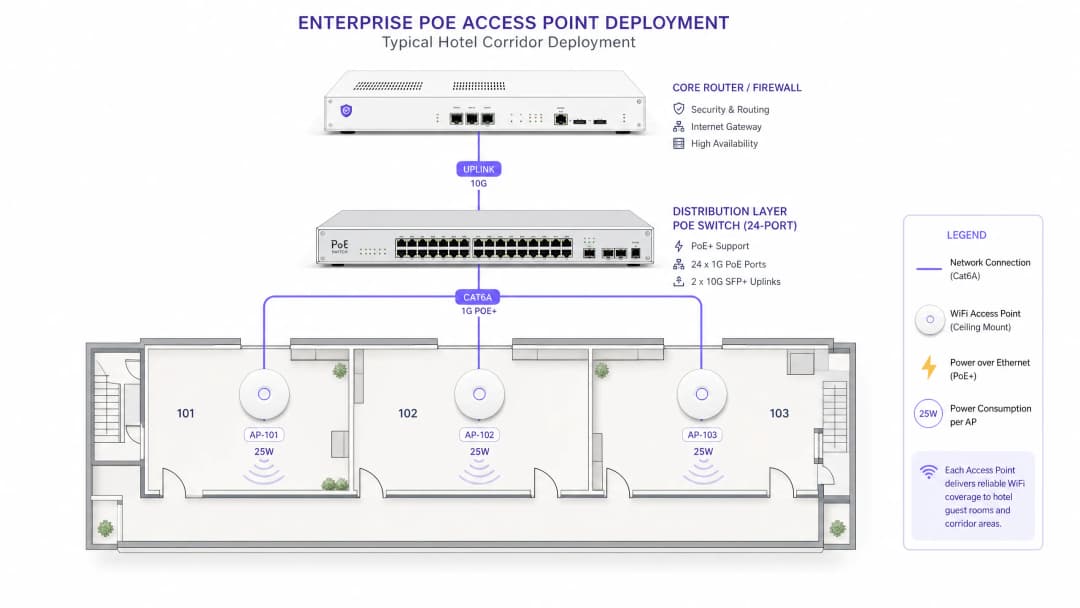

Com os dados da vistoria em mãos, dimensione seus switches PoE usando o cálculo de orçamento descrito acima. Para implantações em vários andares ou edifícios, a arquitetura padrão posiciona um switch de distribuição PoE em cada rack IDF, conectado por meio de uplinks de fibra de 10GbE ou 25GbE a um switch de núcleo (core) no MDF. Isso mantém os lances de cabos PoE curtos — reduzindo a perda de energia e a carga térmica —, enquanto concentra o gerenciamento no núcleo.

Para redundância em ambientes críticos, como hospitais, aeroportos ou grandes empreendimentos de hospitalidade , especifique switches com fontes de alimentação duplas redundantes. Uma única falha de PSU em um switch PoE de 48 portas pode derrubar um andar inteiro de pontos de acesso simultaneamente.

Fase 3: Instalação do Cabeamento

Instale o cabeamento de acordo com os padrões ANSI/TIA-568-C.2. Os requisitos essenciais incluem manter o raio de curvatura mínimo (4 vezes o diâmetro do cabo para Cat 6A), evitar a passagem de cabos adjacentes a eletrodutos elétricos de alta tensão (manter uma separação mínima de 300 mm) e não exceder 50% da capacidade de preenchimento nas calhas de cabos para permitir fluxo de ar e dissipação de calor adequados. Teste cada lance com um certificador de cabos para os limites de canal TIA-568-C.2 antes da instalação do switch — identificar falhas nesta fase leva minutos; identificá-las após a montagem do AP leva horas.

Fase 4: Configuração do Switch

Configure os switches PoE com as seguintes definições de linha de base. Ative o LLDP globalmente e em todas as portas de acesso. Defina os níveis de prioridade PoE: atribua prioridade "crítica" aos APs que atendem às áreas de cobertura primárias, "alta" aos APs de cobertura secundária e "baixa" a dispositivos não críticos, como sensores IoT. Configure limites de energia por porta para corresponder ao consumo máximo do AP acrescido de uma margem de 10% — isso evita que um único AP com defeito consuma um orçamento desproporcional. Ative os alertas de trap SNMP para limites de energia PoE e configure seu NMS para alertar quando a utilização atingir 80% do orçamento total do switch.

Para a segurança de porta 802.1X, configure o switch para colocar dispositivos não autenticados em uma VLAN restrita em vez de bloqueá-los totalmente — isso simplifica a resolução de problemas mantendo a postura de segurança.

Fase 5: Implantação e Validação de Access Points

Monte os APs de acordo com o plano do estudo de RF. Após a instalação física, valide a entrega de PoE usando a CLI do switch: confirme a classe de energia negociada, o consumo real e o anúncio de energia LLDP para cada porta. Compare o consumo real com o máximo da folha de dados (datasheet) do fabricante — uma discrepância significativa pode indicar uma falha de cabo, uma restrição no orçamento de energia ou um problema de firmware fazendo com que o AP opere em um modo de energia degradado.

Para plataformas como o Guest WiFi da Purple, valide o fluxo do Captive Portal de ponta a ponta a partir de um dispositivo convidado: confirme a visibilidade do SSID, o redirecionamento do portal, a autenticação e a captura de dados antes de assinar a conclusão da instalação. Uma degradação de energia relacionada ao PoE que desativa o rádio de 5GHz não será imediatamente óbvia na CLI do switch, mas estará visível nas análises da Purple como uma queda repentina na contagem de dispositivos conectados naquele AP.

Melhores Práticas

As seguintes melhores práticas neutras em relação a fabricantes são extraídas de padrões IEEE, especificações de cabeamento ANSI/TIA e experiência de campo em implantações corporativas.

Sempre especifique Cat 6A para novas instalações. Mesmo que seus modelos de AP atuais exijam apenas PoE+, o custo incremental do Cat 6A em relação ao Cat 6 é normalmente de 15% a 20% por metro. O custo de lançar novos cabos para suportar futuros APs de Wi-Fi 7 é ordens de magnitude maior. O Cat 6A é a especificação correta para qualquer instalação que deva permanecer em serviço por mais de cinco anos.

Nunca dependa apenas de valores de potência por porta. Sempre verifique o orçamento de energia PoE total do switch e calcule o consumo agregado. Esta é a causa única mais comum de falhas de PoE pós-instalação em implantações corporativas.

Implemente o monitoramento de energia PoE como um procedimento operacional padrão. O monitoramento baseado em SNMP da utilização de PoE por porta e agregada deve fazer parte da configuração padrão do seu NMS. A análise de tendência desses dados ao longo do tempo revela a degradação gradual da fonte de alimentação antes que ela cause interrupções.

Mantenha uma margem de segurança de 20% a 30% no orçamento de energia. Isso não é um superdimensionamento desnecessário — representa as perdas de eficiência da PSU, a redução por temperatura e futuras adições de dispositivos. Um switch operando a 95% de seu orçamento de PoE é um incidente de manutenção prestes a acontecer.

Separe os dispositivos alimentados por PoE por nível de criticidade em sua política de VLAN e QoS. Os access points que servem ao Wi-Fi de convidados principal devem estar em uma classe PoE de maior prioridade do que sensores IoT ou sinalização digital. Quando o switch precisar reduzir a carga, você deseja que ele tome a decisão correta de forma automática. Para mais contexto sobre como as escolhas de arquitetura wireless interagem com a escala do local, consulte nosso guia sobre Mesh Network vs Access Points: Which is Better for Large Venues? , que aborda detalhadamente as compensações entre implantações de APs conectados via PoE e topologias mesh.

Solução de Problemas e Mitigação de Riscos

Access Point Operando em Modo Degradado

Sintoma: O AP está online, mas determinados recursos — porta USB, rádio secundário, uplink multi-gigabit — não estão disponíveis. Causa raiz: fornecimento de energia PoE insuficiente. O AP recebeu menos do que a sua potência operacional mínima e desativou recursos não essenciais para permanecer online. Diagnóstico: verifique a CLI do switch para identificar a classe de energia negociada e o consumo real; compare com a folha de especificações do fabricante. Verifique o comprimento do cabo e teste-o com um certificador. Resolução: verifique a folga do orçamento de energia do switch, atualize o cabo se necessário ou substitua por uma porta de switch que suporte um padrão PoE superior.

Porta do Switch Desligando sob Carga

Sintoma: As portas do AP perdem energia de forma intermitente, particularmente durante horários de pico de uso, quando todos os rádios estão sob carga máxima. Causa raiz: orçamento total de PoE do switch excedido. Diagnóstico: verifique a utilização agregada de PoE via SNMP ou CLI; compare com o orçamento nominal do switch. Resolução: redistribua os APs por múltiplos switches, adicione um switch secundário ou substitua o switch por um modelo de maior orçamento. Temporariamente, reduza os limites de energia por porta em dispositivos de menor prioridade.

Conectividade Intermitente em Longas Extensões de Cabo

Sintoma: APs em extensões próximas a 90–100 metros apresentam conectividade intermitente ou taxa de transferência degradada. Causa raiz: queda de tensão e aumento da resistência térmica em extensões longas. Isso é agravado por altas temperaturas ambientes em vãos de teto. Diagnóstico: teste de certificação de cabo no trecho afetado; verifique a temperatura ambiente na calha de cabos. Resolução: instale um extensor PoE ou um switch intermediário para fracionar o trecho, ou redirecione o cabeamento para reduzir o comprimento da extensão.

Falha na Negociação de Energia via LLDP

Sintoma: O AP está ligado, mas consome a potência máxima da classe em vez da potência negociada, causando uma alocação excessiva no orçamento de energia. Causa raiz: LLDP-MED não ativado na porta do switch, ou o firmware do AP não suporta TLVs de energia do LLDP-MED. Resolução: ative o LLDP globalmente e por porta no switch; atualize o firmware do AP; verifique com uma captura de pacotes na VLAN de gerenciamento se os frames LLDP estão sendo trocados.

Risco de Segurança: Conexão de Dispositivo Não Autorizado

Risco: um dispositivo não autorizado é conectado a uma porta de switch PoE em uma área pública e obtém acesso à rede. Mitigação: habilite a autenticação de porta 802.1X em todas as portas de switch da camada de acesso. Configure o MAC Authentication Bypass (MAB) como um fallback para dispositivos que não suportam suplicantes 802.1X, posicionando-os em uma VLAN restrita. Para locais que implantam o Guest WiFi da Purple, a camada de Captive Portal fornece um ponto de verificação de autenticação adicional acima da camada de rede, garantindo que mesmo os dispositivos que obtêm um endereço IP não consigam acessar a internet sem concluir o fluxo do portal.

ROI e Impacto nos Negócios

Quantificando o Custo da Subespecificação

O caso de negócios para a especificação correta de PoE é direto quando você contabiliza o custo total de uma falha. Um ponto de acesso operando em modo degradado devido à energia insuficiente pode desativar seu rádio de 5GHz, reduzindo pela metade a taxa de transferência efetiva e forçando os clientes a usar a congestionada banda de 2.4GHz. Em um ambiente hoteleiro, isso se correlaciona diretamente com as pontuações de satisfação dos hóspedes — a qualidade do WiFi se classifica consistentemente entre os três principais fatores nas avaliações dos hóspedes. Os dados da Purple em implantações de hospitalidade mostram que locais com WiFi estável e de alto desempenho registram Net Promoter Scores e taxas de reservas recorrentes significativamente mais altos. Para saber mais sobre a relação entre a qualidade do WiFi e a experiência do hóspede, consulte Como Melhorar a Satisfação do Hóspede: O Guia Definitivo .

Dependência de Receita de Analytics na Estabilidade da Infraestrutura

A plataforma WiFi Analytics da Purple captura dados primários em cada sessão de WiFi de convidados: tempo de permanência, frequência de visitas, dados demográficos do registro no portal e padrões de movimento pelo local. Esses dados têm valor comercial direto — eles informam a segmentação de marketing, decisões de contratação de pessoal e otimização de layout de varejo. Cada AP que fica offline devido a uma falha de PoE representa uma lacuna nesses dados. Em uma propriedade de varejo de 200 lojas, até mesmo uma degradação de 2% no tempo de atividade do AP se traduz em perda significativa de dados em todo o pipeline de analytics.

Investimento em Infraestrutura vs. Custo Operacional

O custo incremental de especificar switches compatíveis com 802.3bt em relação aos switches 802.3at é normalmente de 15 a 25% no momento da aquisição. O custo de readaptar uma implantação de 100 APs com switches de maior capacidade dois anos depois — incluindo mão de obra, tempo de inatividade e reconfiguração — rotineiramente excede o custo original do switch. O enquadramento correto para o CTO não é "precisamos dessa capacidade hoje?", mas sim "precisaremos dessa capacidade dentro da vida operacional desta infraestrutura?". Para qualquer implantação que pretenda atender a APs WiFi 6E ou WiFi 7, a resposta é inequivocamente sim.

Setor Público e Contexto de Smart Cities

Para organizações do setor público que implantam access points PoE externos ou semi-externos como parte de iniciativas de cidades inteligentes ou inclusão digital, as considerações de orçamento de energia e cabeamento são amplificadas por fatores ambientais: temperaturas extremas, infiltração de umidade e a ausência de infraestrutura elétrica próxima. Switches PoE de nível industrial com classificações de temperatura estendidas e gabinetes com classificação IP são necessários. A crescente atuação da Purple no setor público, conforme refletido na nomeação de Iain Fox como VP de Crescimento para o Setor Público , está diretamente envolvida com esses desafios de implantação em ambientes municipais, de transporte e de educação.

Autenticação Sem Senha e Contínua em Escala

À medida que os locais migram para o acesso de convidados sem senha — aproveitando tecnologias como Passpoint e OpenRoaming — a infraestrutura de access points deve suportar a sobrecarga de autenticação associada. A autenticação baseada em WPA3 e 802.1X impõe demandas adicionais de processamento ao AP, o que, por sua vez, aumenta o consumo de energia. Garantir que sua infraestrutura PoE tenha a folga necessária para suportar esses protocolos de autenticação faz parte da preparação da sua implantação para o futuro. Para saber mais sobre como esse modelo de autenticação funciona na prática, consulte Como um Assistente de WiFi Permite o Acesso Sem Senha em 2026 .
