Compreender o RSSI e a Força do Sinal para um Planeamento de Canais Ideal

Este guia fornece uma análise técnica aprofundada sobre RSSI, Relação Sinal-Ruído (SNR) e princípios de propagação de RF para um planeamento de canais ideal. Equipará gestores de TI, arquitetos de rede e diretores de operações de espaços com estratégias práticas para mitigar a Interferência de Canal Co-Adjacente e de Canal Adjacente, otimizar a colocação de APs e tirar partido de análises para um impacto comercial mensurável nos setores da hotelaria, retalho e setor público.

📖 9 min de leitura📝 2,009 palavras🔧 2 exemplos práticos3 perguntas de prática📚 9 definições principais

Ouça este guia

Ver transcrição do podcast
Compreender o RSSI e a Força do Sinal para um Planeamento de Canais Ideal Um Briefing de Informação da Purple WiFi [INTRODUÇÃO E CONTEXTO — aproximadamente 1 minuto] Bem-vindo ao Briefing de Informação da Purple WiFi. Sou o vosso anfitrião e hoje vamos abordar os fundamentos que sustentam qualquer rede sem fios de elevado desempenho: o RSSI, a força do sinal e a forma como estes impulsionam um planeamento de canais ideal. Se é um gestor de TI, arquiteto de rede ou diretor de operações de espaços, quase de certeza que já se deparou com a frustração de uma rede Wi-Fi que parece excelente no papel, mas que tem um desempenho fraco na prática. Clientes a queixarem-se de quebras de ligação. Leitores portáteis a perder o sinal a meio de uma transação. Videochamadas a falhar na sala de reuniões. A causa principal, na maioria das vezes, deve-se a uma má compreensão do que o RSSI realmente nos diz — e, mais importante ainda, do que não nos diz. Nos próximos dez minutos, quero dar-lhe uma estrutura clara e prática para compreender estas métricas e traduzi-las em melhores decisões de planeamento de canais. Isto não é teoria académica. Este é o tipo de briefing que eu daria a um cliente antes de uma implementação de grande escala. Vamos a isso. [ANÁLISE TÉCNICA DETALHADA — aproximadamente 5 minutos] Então, o que é o RSSI? RSSI significa Received Signal Strength Indicator (Indicador de Força do Sinal Recebido). É uma medição relativa do nível de potência de um sinal de radiofrequência tal como é recebido por um dispositivo cliente. É expresso em decibéis negativos em relação a um miliwatts — ou seja, dBm negativos. Quanto mais próximo de zero, mais forte é o sinal. Menos 30 dBm é excelente. Menos 90 dBm é praticamente inutilizável. Mas aqui está o ponto crítico que muitas implementações falham: o RSSI por si só não lhe diz se uma ligação é boa. Diz-lhe quão forte é o sinal. Não lhe diz quão nítido ele é. É aí que entra o Signal-to-Noise Ratio (Relação Sinal-Ruído) — SNR. O SNR é a diferença em decibéis entre o sinal recebido e o ruído de fundo ambiente. Se o seu RSSI for de menos 65 dBm e o seu ruído de fundo for de menos 90 dBm, o seu SNR é de 25 dB. Esse é o mínimo necessário para os esquemas de modulação de ordem superior — como o 256-QAM — que fornecem débito real em redes 802.11ac e 802.11ax. Pense nisto da seguinte forma. Imagine que está numa biblioteca silenciosa. Alguém sussurra para si do outro lado da sala. Consegue ouvi-los claramente — isso é um bom SNR. Agora imagine que está num estádio durante um jogo. Alguém grita consigo à mesma distância. O sinal é mais forte, mas o ruído também é muito maior. Poderá ter dificuldade em compreendê-los. É exatamente isso que acontece num ambiente de RF ruidoso. Agora, porque é que isto importa para o planeamento de canais? O Wi-Fi é um meio partilhado. Todos os dispositivos no mesmo canal têm de se revezar na transmissão, regidos por um protocolo chamado CSMA/CA — Carrier-Sense Multiple Access with Collision Avoidance. Antes de transmitir, cada dispositivo escuta para verificar se o canal está livre. Se detetar outro dispositivo, recua e aguarda. A Interferência de Canal Co-Canal — CCI — ocorre quando múltiplos pontos de acesso no mesmo canal se conseguem ouvir mutuamente. Todos eles recuam. Todos eles esperam. A utilização do canal dispara e a latência aumenta drasticamente, mesmo quando o tráfego real de clientes é baixo. Este é um dos problemas de desempenho mais comuns em implementações empresariais e é totalmente evitável com um planeamento de canais adequado. A Interferência de Canal Adjacente — ACI — é um problema diferente. Na banda de 2.4 GHz, os canais estão a apenas 5 MHz de distância, mas cada canal tem 22 MHz de largura. Por isso, sobrepõem-se. Se colocar um AP no canal 3 ao lado de um AP no canal 1, a energia de RF do canal 3 infiltra-se no canal 1, aumentando o ruído de fundo e degradando o SNR. A solução em 2.4 GHz é utilizar apenas os canais 1, 6 e 11 — os três canais que não se sobrepõem. Na banda de 5 GHz, tem muito mais espetro disponível. Pode utilizar canais DFS — Dynamic Frequency Selection — para expandir o seu conjunto de canais disponíveis, embora precise de ter em atenção que a deteção de radar pode forçar uma alteração de canal, o que causa uma breve interrupção. Agora, uma palavra sobre as larguras de canal. Existe a tentação de utilizar canais mais largos — 40, 80 ou mesmo 160 MHz — porque oferecem um débito teórico mais elevado. E num ambiente de baixa densidade, isso não tem problema. Mas num local de alta densidade — um hotel, um estádio, um centro de conferências — canais mais largos significam menos opções sem sobreposição, o que se traduz em mais CCI. Nesses ambientes, canais de 20 MHz em 2.4 GHz e de 20 ou 40 MHz em 5 GHz são quase sempre a escolha certa. Deixe-me falar sobre a colocação de APs e o ajuste de potência, porque é aqui que vejo a maioria dos erros no terreno. Existe um equívoco comum de que mais potência de transmissão equivale a melhor cobertura, o que equivale a melhor desempenho. Está errado. Definir a potência de transmissão do AP com um valor demasiado elevado cria o que chamamos de ligação assimétrica. O AP consegue gritar alto e o cliente consegue ouvi-lo claramente a uma longa distância. Mas o cliente — um smartphone, um portátil, um scanner portátil — tem um transmissor muito mais fraco. Não consegue responder com a mesma potência. Por isso, o AP não consegue ouvir o cliente de forma fiável. Isto também cria o problema do "sticky client" (cliente colado). Um dispositivo num canto distante do edifício ainda consegue ouvir o AP a menos 70 ou menos 75 dBm. Decide que a ligação é aceitável e permanece ligado, mesmo quando se desloca fisicamente para mais perto de um AP diferente. O cliente não faz roaming. O desempenho degrada-se. A solução é reduzir a potência de transmissão do AP — normalmente para 10 a 14 dBm — para corresponder às capacidades do cliente, e garantir uma densidade de APs suficiente para que os clientes estejam sempre perto de um AP. Para facilitar um roaming contínuo, deve implementar os protocolos 802.11k, 802.11v e 802.11r. O 802.11k fornece aos clientes um relatório de vizinhança — uma lista de APs próximos para os quais podem fazer roaming. O 802.11v permite que a rede sugira que um cliente faça roaming para um AP melhor. E o 802.11r permite uma transição rápida de BSS, reduzindo drasticamente o tempo necessário para se autenticar novamente ao fazer roaming. Juntos, estes protocolos garantem que as decisões de roaming sejam impulsionadas por limiares de RSSI e não pela inércia do cliente. [RECOMENDAÇÕES DE IMPLEMENTAÇÃO E ERROS COMUNS — aproximadamente 2 minutos] Certo. Vamos falar sobre a implementação. Aqui estão os passos principais que eu recomendaria a qualquer cliente. Primeiro, defina os seus requisitos antes de tocar em qualquer hardware. Qual é o RSSI mínimo que precisa para suportar a sua aplicação mais exigente? Para voz sobre Wi-Fi, precisa de menos 65 dBm ou melhor. Para dados de alto débito, menos 70 dBm. Para conectividade básica, menos 75 dBm. E, fundamentalmente, identifique o seu dispositivo Menos Capaz e Mais Importante — o dispositivo com o rádio mais fraco que tem absolutamente de funcionar de forma fiável. Desenhe a rede a pensar nesse dispositivo. Segundo, realize um levantamento de local (site survey) adequado. Não apenas um levantamento preditivo usando software, mas um levantamento ativo com hardware real no ambiente real. Meça o RSSI e o SNR. Utilize um analisador de espetro para identificar fontes de interferência não-Wi-Fi — fornos micro-ondas, dispositivos Bluetooth, telefones DECT, até mesmo alguns equipamentos industriais. Estes elevam o ruído de fundo e degradam o SNR sem aparecerem numa pesquisa Wi-Fi padrão. Terceiro, planeie os seus canais antes de implementar. Em 2.4 GHz, limite-se aos canais 1, 6 e 11. Em 5 GHz, crie um plano de reutilização de canais que maximize a separação física entre APs no mesmo canal. Utilize canais de 20 MHz em ambientes densos. Quarto, reduza a sua potência de transmissão. Ajuste-a para corresponder aos seus dispositivos clientes. Garanta uma sobreposição de células de 15 a 20 por cento para suportar um roaming contínuo. Quinto, defina taxas de dados mínimas obrigatórias. Desative as taxas antigas — 1, 2, 5.5 e 11 Mbps em 2.4 GHz. Isto força os clientes a fazerem roaming mais cedo quando o RSSI degrada, em vez de se agarrarem a um AP distante a uma taxa de dados baixa. Agora, os erros comuns. O mais frequente que vejo é a dependência excessiva da atribuição automática de canais. A maioria dos fabricantes de APs empresariais oferece gestão automática de recursos de rádio — parece ótimo em teoria. Na prática, em ambientes complexos, pode tomar más decisões. Valide sempre o plano de canais manualmente após a implementação. O segundo erro comum é ignorar o ruído de fundo. Uma rede pode parecer excelente num mapa de calor de RSSI, mas ter um desempenho terrível porque o ruído de fundo está elevado. Meça sempre o SNR, não apenas o RSSI. O terceiro erro comum é implementar uma solução de Wi-Fi para convidados sem pensar nas implicações de RF. Os Captive Portals, as plataformas de analítica e os serviços de localização dependem todos de um ambiente de RF bem arquitetado. Se a RF estiver com problemas, a analítica será imprecisa e a experiência do convidado será fraca. [PERGUNTAS E RESPOSTAS RÁPIDAS — aproximadamente 1 minuto] Deixe-me abordar algumas perguntas rápidas que ouço regularmente. Que RSSI preciso para uma ligação fiável? Menos 65 dBm ou melhor para cobertura primária. Menos 70 dBm para zonas de sobreposição de roaming. Devo usar canais de 80 MHz num estádio? Quase nunca. A redução nos canais não sobrepostos disponíveis causa CCI que supera de longe o benefício de taxa de transferência. O meu levantamento de local mostra um bom RSSI, mas o desempenho continua fraco. O que está errado? Verifique o seu SNR. Verifique a utilização do seu canal. Verifique se existem clientes persistentes. Um destes três é quase certamente o culpado. O 2.4 GHz ainda vale a pena ser implementado? Sim, para compatibilidade com dispositivos antigos e penetração através de paredes. Mas limite-o aos canais 1, 6 e 11, e considere desativá-lo em todos os outros AP em ambientes densos para reduzir a CCI. [RESUMO E PRÓXIMOS PASSOS — aproximadamente 1 minuto] Deixe-me terminar com as principais conclusões. O RSSI indica a força do sinal. O SNR indica a qualidade do sinal. Otimize sempre para o SNR, não apenas para o RSSI. Projete para capacidade, não para cobertura. Mais APs com menor potência superam menos APs com alta potência em qualquer ambiente denso. Utilize canais não sobrepostos. Em 2.4 GHz, são os canais 1, 6 e 11. Em 5 GHz, crie um plano adequado de reutilização de canais. Implemente o 802.11k, v e r para garantir que o roaming é impulsionado pelas condições de RF, e não pela teimosia do cliente. Valide com um levantamento de local ativo real. As previsões de software são um ponto de partida, não uma resposta final. E, finalmente, lembre-se de que a sua arquitetura de RF é a base para tudo o resto — a sua experiência de Wi-Fi de convidados, as suas análises, os seus serviços de localização, a sua eficiência operacional. Acerte na RF e tudo o resto se tornará muito mais fácil. Se quiser aprofundar a seleção de largura de canal, consulte o guia da Purple sobre 20 MHz versus 40 MHz versus 80 MHz. E se está a pensar em implementar Wi-Fi de convidados com análises à escala, a plataforma Purple é agnóstica em termos de hardware e integra-se com a sua infraestrutura existente. Obrigado por ouvir. Até à próxima.


Resumo Executivo

Para CTOs e arquitetos de rede que supervisionam locais de alta densidade — seja em Hospitality , Retail ou grandes espaços públicos — a implementação de uma infraestrutura sem fios robusta é fundamental para a eficiência operacional e satisfação dos clientes. Este guia técnico explora o que é o RSSI e como funciona como uma métrica crítica para o planeamento ideal de canais. Ao ir além dos mapas de cobertura básicos e ao compreender as nuances da propagação de RF, Interferência de Canal Co-Existente (CCI) e Interferência de Canal Adjacente (ACI), os líderes de TI podem conceber redes que suportam aplicações de alto débito e baixa latência em escala. Analisamos como os limiares precisos de RSSI impulsionam as decisões de roaming, como a largura do canal afeta a eficiência espetral e como o aproveitamento de plataformas avançadas de WiFi Analytics pode mitigar riscos e proporcionar um ROI mensurável. O guia abrange os protocolos de roaming IEEE 802.11k/v/r, otimização de SNR, estratégia de posicionamento de AP e cenários de implementação no mundo real em ambientes de hotelaria e retalho.



Análise Técnica Aprofundada

O que é o RSSI? Definição e Medição

O Received Signal Strength Indicator (RSSI) é uma medição relativa do nível de potência de um sinal de RF recebido por um dispositivo cliente. Medido em decibéis relativos a um miliwatt (dBm), o RSSI é expresso como um valor negativo — quanto mais próximo de zero, mais forte é o sinal. Um valor de -30 dBm representa um sinal excecionalmente forte (normalmente apenas alcançável a um metro do AP), enquanto -90 dBm está no limiar da usabilidade. A tabela seguinte fornece uma referência prática para os limiares de RSSI e a respetiva adequação de aplicação:

RSSI (dBm) Qualidade do Sinal Aplicações Adequadas
-30 a -50 Excelente Todas as aplicações, incluindo streaming 4K e VoWiFi de alta densidade
-51 a -65 Bom Dados de alto débito, VoWiFi, análise de localização
-66 a -70 Razoável Dados padrão, navegação na web, email
-71 a -80 Fraco Apenas conectividade básica; VoWiFi instável
Abaixo de -80 Inutilizável Desconexões frequentes; não adequado para implementação empresarial

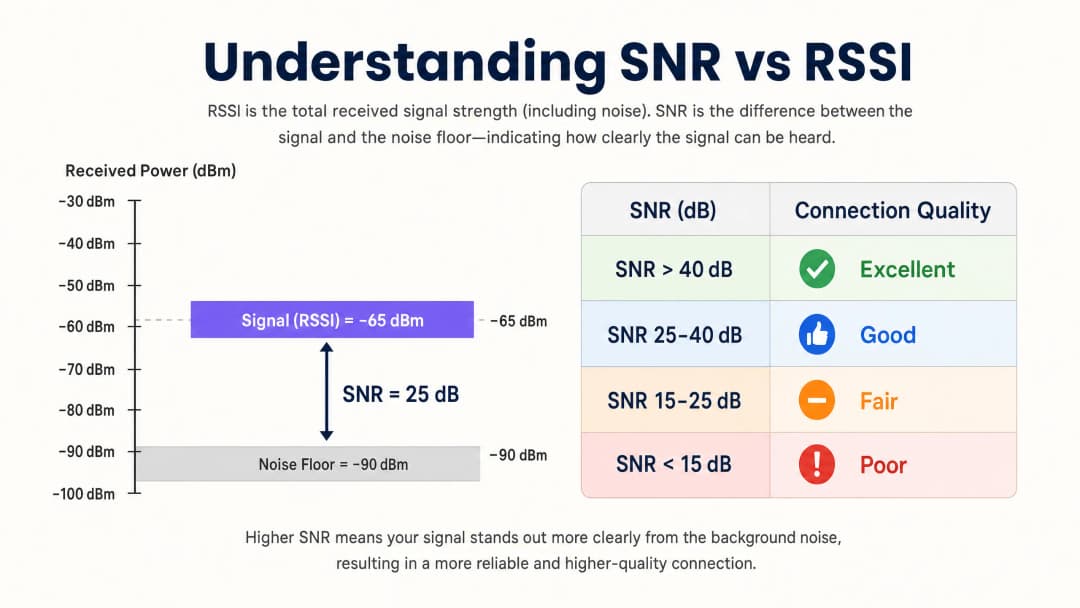

RSSI vs. Signal-to-Noise Ratio (SNR)


O RSSI por si só é insuficiente para avaliar a qualidade da rede. O Signal-to-Noise Ratio (SNR) fornece uma imagem mais precisa da qualidade da ligação ao comparar a força do sinal recebido com o ruído de fundo (noise floor). Um SNR de 25 dB ou superior é tipicamente necessário para esquemas de modulação de alto débito, tais como o 256-QAM em 802.11ac/ax. Se o ruído de fundo for de -90 dBm e o RSSI for de -65 dBm, o SNR é de 25 dB — o limiar mínimo para uma operação fiável de alto desempenho.

A implicação prática é significativa: uma rede pode apresentar excelentes valores de RSSI num mapa de calor de cobertura e, ainda assim, ter um desempenho fraco porque o ruído de fundo está elevado devido a fontes de interferência não-Wi-Fi (fornos micro-ondas, telefones DECT, dispositivos Bluetooth ou equipamento industrial). Monitorize sempre tanto o RSSI como o SNR durante as vistorias do local (site surveys) e na monitorização contínua.

A Física da Propagação e Atenuação de RF

Em ambientes complexos, tais como hospitais ( Healthcare ) ou interfaces de transporte ( Transport ), os sinais de RF sofrem atenuação à medida que passam por obstáculos físicos. Os arquitetos de rede devem contabilizar estas perdas específicas de cada material ao realizar vistorias preditivas do local e ao definir os limites das células:

Material Atenuação Típica (dB)
Gesso cartonado / Pladur 3–4 dB
Vidro (padrão) 2–3 dB
Tijolo 8–12 dB
Betão 12–15 dB
Betão Armado / Aço 15–25+ dB
Prateleiras de Metal (retalho) 10–20 dB

É fundamental interiorizar a natureza logarítmica da escala de decibéis: uma perda de 3 dB reduz a potência do sinal para metade, enquanto uma perda de 10 dB a reduz por um fator de dez. Um sinal que passa por duas paredes de tijolo (aproximadamente 20 dB de atenuação) é, portanto, 100 vezes mais fraco do que o sinal transmitido.

Planeamento de Canais: CCI e ACI


O planeamento ideal de canais exige a mitigação de dois tipos distintos de interferência. A Co-Channel Interference (CCI) ocorre quando os pontos de acesso que operam no mesmo canal se conseguem "ouvir" mutuamente, levando à contenção do meio e ao aumento da latência devido ao protocolo CSMA/CA (Carrier-Sense Multiple Access with Collision Avoidance). Cada dispositivo no canal deve esperar pela sua vez e, quando múltiplos APs estão em contenção em simultâneo, a utilização do canal dispara mesmo sob uma carga moderada de clientes.

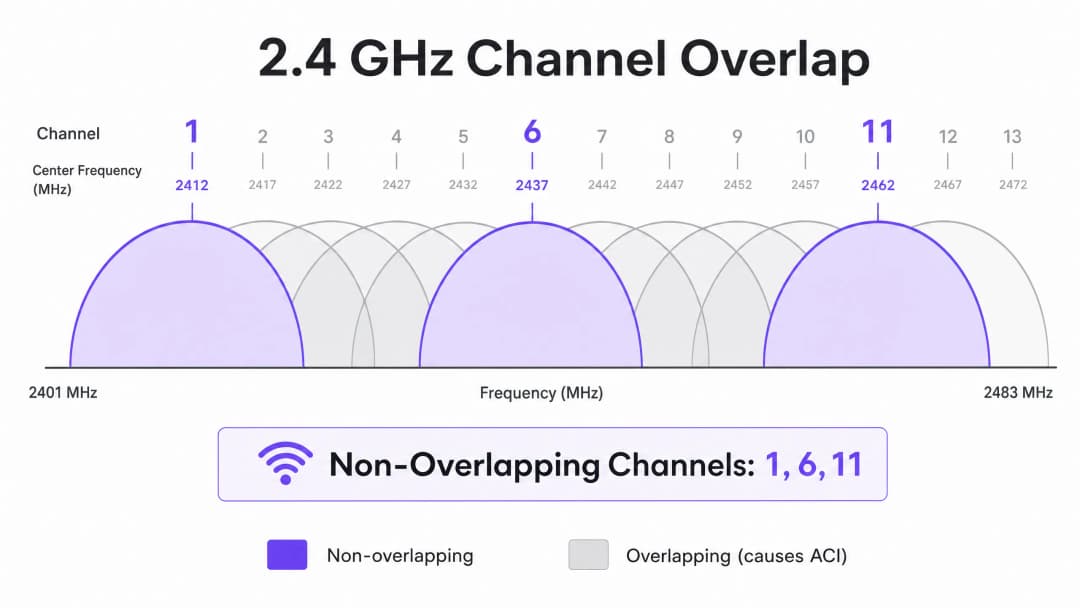

A Adjacent Channel Interference (ACI) ocorre quando os APs operam em canais sobrepostos, aumentando o ruído de fundo e degradando o SNR. Na banda de 2.4 GHz, apenas os canais 1, 6 e 11 não se sobrepõem. Qualquer outra atribuição de canal causará ACI com um ou ambos os seus vizinhos. Na banda de 5 GHz, a utilização de canais com Dynamic Frequency Selection (DFS) expande o espetro disponível, embora os eventos de deteção de radar possam forçar alterações de canal, causando breves interrupções de conectividade.

Ao decidir sobre as larguras de canal, consulte 20MHz vs 40MHz vs 80MHz: Which Channel Width Should You Use? (ou a versão italiana: 20MHz vs 40MHz vs 80MHz: Quale larghezza di canale dovresti usare? ). O princípio fundamental: canais mais largos oferecem um débito teórico mais elevado, mas reduzem o número de opções sem sobreposição, aumentando a CCI em implementações densas.


Guia de Implementação

Passo 1: Definir Requisitos e Identificar o Dispositivo LCMI

Antes de implementar o hardware, defina a Área de Cobertura Primária (PCA) e a Área de Cobertura Secundária (SCA). Crucialmente, identifique o dispositivo Least Capable, Most Important (LCMI) — o dispositivo com o rádio mais fraco que tem obrigatoriamente de funcionar de forma fiável. Trata-se frequentemente de um scanner portátil antigo num armazém, de um modelo específico de dispositivo médico num hospital ou de um smartphone mais antigo num ambiente de hotelaria. Desenhe toda a arquitetura de RF para satisfazer os requisitos mínimos de RSSI desse dispositivo, e tudo o resto terá um melhor desempenho.

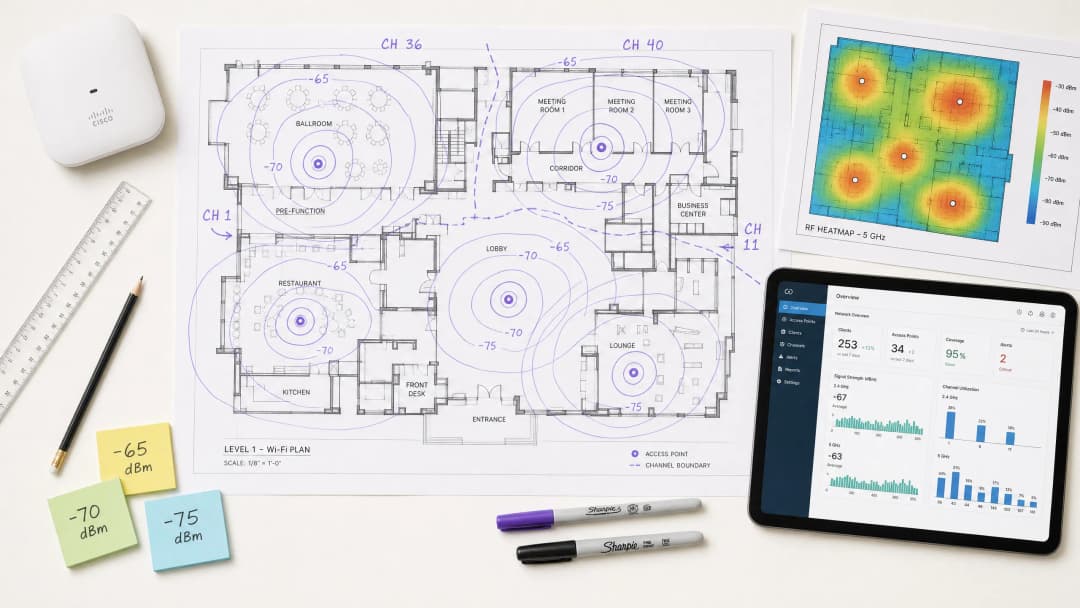

Passo 2: Realizar um Levantamento de Local Ativo (Active Site Survey)

Execute um levantamento de local ativo para medir o RSSI e o SNR em condições reais — e não apenas um levantamento preditivo através de software. Utilize ferramentas de análise de espetro para identificar fontes de interferência que não sejam de Wi-Fi. Certifique-se de que a cobertura primária atinge o limiar de -65 dBm e que a cobertura secundária (para zonas de sobreposição de roaming) atinge os -70 dBm. Documente o ruído de fundo (noise floor) em todas as áreas, pois este determinará o SNR alcançável e as taxas de dados máximas suportadas.

Passo 3: Posicionamento de AP e Ajuste de Potência

Evite a falácia de que "quanto mais alto, melhor". Definir a potência de transmissão do AP para um valor demasiado elevado cria ligações assimétricas em que o cliente consegue ouvir o AP claramente, mas o AP não consegue receber de forma fiável as transmissões mais fracas do cliente. Esta é a causa principal do problema do sticky client — dispositivos que permanecem associados a um AP distante, apesar de estarem fisicamente mais próximos de outro. Ajuste a potência de transmissão do AP para 10–14 dBm para corresponder às capacidades do cliente e garanta uma sobreposição de células de 15–20% para facilitar o roaming contínuo de acordo com a norma IEEE 802.11k/v/r.

Passo 4: Impor Taxas de Dados Mínimas Obrigatórias

Desative as taxas de dados antigas (1, 2, 5.5 e 11 Mbps em 2.4 GHz; 6 e 9 Mbps em 5 GHz). Isto eleva o limiar mínimo de RSSI no qual um cliente considera a ligação aceitável, forçando decisões de roaming mais precoces e impedindo que clientes com taxas baixas consumam tempo de antena desproporcionado.

Passo 5: Integrar Guest WiFi e Analytics

A implementação de uma solução empresarial de Guest WiFi exige uma autenticação simples que não prejudique a experiência do utilizador. Implemente o 802.1X para dispositivos corporativos e um Captive Portal seguro para convidados, com WPA3 onde a compatibilidade dos dispositivos o permitir. Abordagens modernas como How a wi fi assistant Enables Passwordless Access in 2026 reduzem a fricção na adesão, mantendo a conformidade com os requisitos PCI DSS e GDPR. A arquitetura de RF descrita neste guia é o pré-requisito para serviços de localização e analítica fiáveis — se a RF for mal concebida, os dados serão imprecisos.


Melhores Práticas

Projete para capacidade, não para cobertura. Em ambientes modernos de alta densidade, a limitação quase nunca é o alcance do sinal — é a contenção do tempo de antena. Implemente mais APs com menor potência de transmissão em vez de menos APs com potência elevada. Isto reduz a CCI, melhora o SNR e aumenta o número de clientes que podem ser servidos em simultâneo.

Padronize as larguras de canal por ambiente. Opte por 20 MHz em 2.4 GHz universalmente. Em 5 GHz, utilize 20 MHz em ambientes de densidade muito elevada (estádios, salas de conferências) e 40 MHz em ambientes de densidade moderada (hotéis, retalho). Reserve os 80 MHz apenas para cenários de baixa densidade e elevado débito.

Implemente a pilha de protocolos de roaming. Ative o 802.11k (Radio Resource Measurement), o 802.11v (BSS Transition Management) e o 802.11r (Fast BSS Transition) em todos os APs. Isto garante que as decisões de roaming são impulsionadas pelas condições de RF e não pela inércia do cliente, reduzindo a latência de reautenticação de centenas de milissegundos para menos de 50 ms.

Valide manualmente os canais atribuídos automaticamente. A maioria dos fornecedores de AP empresariais oferece Gestão Automática de Recursos de Rádio (RRM). Embora seja útil como base de referência, a RRM pode tomar decisões abaixo do ideal em ambientes complexos. Audite sempre o plano de canais após a implementação e substitua-o onde for necessário.

Monitorize continuamente, não apenas na implementação. Os ambientes de RF mudam ao longo do tempo — surgem novas fontes de interferência, os padrões de ocupação alteram-se e as atualizações de firmware modificam o comportamento do rádio. Utilize uma plataforma de WiFi Analytics com monitorização contínua de RF para detetar a degradação antes que esta afete os utilizadores.

Para estratégias mais amplas sobre como tirar partido da infraestrutura de rede para obter resultados de negócio, consulte How To Improve Guest Satisfaction: The Ultimate Playbook .


Resolução de Problemas e Mitigação de Riscos

O Problema do Cliente "Sticky" (Aderente)

Sintoma: Os dispositivos permanecem ligados a um AP distante com um RSSI fraco (-80 dBm), apesar de estarem fisicamente mais próximos de um AP diferente com um sinal forte.

Causa Raiz: A potência de transmissão do AP é demasiado elevada, criando uma ligação assimétrica. O cliente ouve bem o AP e não inicia o roaming. Alternativamente, os protocolos 802.11k/v estão desativados, deixando o cliente sem orientação sobre melhores APs disponíveis. Mitigação: Reduza a potência de transmissão do AP para 10–12 dBm. Ative 802.11k/v/r. Defina taxas de dados mínimas obrigatórias para forçar os clientes a fazer roaming quando o RSSI degradar abaixo do limiar de taxa mínima.

Elevada Interferência de Canal Partilhado (Co-Channel)

Sintoma: Utilização do canal consistentemente acima de 40–50%, mesmo sob carga moderada de clientes, resultando em latência elevada e fraco rendimento (throughput).

Causa Raiz: Os APs no mesmo canal estão colocados demasiado próximos uns dos outros, ou as larguras de canal são demasiado amplas para a densidade de implementação.

Mitigação: Reduza a largura do canal para 20 MHz. Audite o plano de canais para maximizar a separação física entre APs no mesmo canal. Em 2.4 GHz, considere desativar o rádio em cada segundo AP em implementações muito densas.

Limiar de Ruído Elevado (Noise Floor)

Sintoma: Os valores de RSSI parecem aceitáveis nos mapas de calor (heatmaps), mas o rendimento é fraco e as ligações são instáveis.

Causa Raiz: Fontes de interferência não-Wi-Fi (fornos micro-ondas, telefones DECT, equipamentos industriais, Bluetooth) estão a elevar o limiar de ruído, degradando o SNR abaixo do limiar necessário para modulação de ordem superior.

Mitigação: Utilize um analisador de espetro para identificar e caracterizar as fontes de interferência. Migre os clientes afetados para 5 GHz sempre que possível, uma vez que a maior parte da interferência não-Wi-Fi está concentrada em 2.4 GHz. Se as fontes de interferência não puderem ser eliminadas, aumente a densidade de APs para melhorar o RSSI e, assim, manter um SNR adequado apesar do limiar de ruído elevado.

À medida que as redes se expandem para espaços municipais e públicos, o planeamento estratégico torna-se cada vez mais crítico. Para obter perspetivas sobre implementações no setor público, leia sobre como a Purple nomeia Iain Fox como VP Growth – Public Sector para impulsionar a inclusão digital e a inovação em Smart Cities .


ROI e Impacto no Negócio

A otimização do RSSI e do planeamento de canais tem um impacto direto nos resultados financeiros em múltiplas dimensões. A tabela seguinte resume os principais resultados de negócio associados a uma rede sem fios bem estruturada:

Resultado de Negócio Mecanismo Impacto Típico
Redução dos custos de suporte de TI Menos reclamações de conectividade; menos visitas ao local Redução de 20–40% nos pedidos de suporte relacionados com Wi-Fi
Melhoria da satisfação dos visitantes Conectividade fiável e de alta velocidade em todo o espaço Melhoria mensurável no NPS e nas pontuações de avaliações
Análise de localização precisa Densidade de AP e SNR suficientes para trilateração fiável Precisão de localização inferior a 3 metros para análise de tráfego pedonal
Captura de dados primários (first-party) Desempenho fiável do Captive Portal Taxas de conclusão mais elevadas no registo de Wi-Fi de visitantes
Eficiência operacional Conectividade fiável para dispositivos portáteis, sistemas POS, IoT Redução de falhas de transações e de tempo de inatividade operacional

Para os operadores de espaços, um Wi-Fi fiável já não é um centro de custos, mas sim um facilitador de receitas. Ao garantir uma força de sinal consistente e um SNR elevado, os espaços podem implementar com confiança captive portals para capturar dados primários (first-party data), impulsionando campanhas de marketing personalizadas e aumentando o valor do tempo de vida do cliente (LTV). O investimento num design de RF adequado gera um ROI mensurável através da eficiência operacional, de um maior envolvimento digital e da capacidade de implementar análises avançadas e serviços de localização com total confiança.

A plataforma agnóstica de hardware da Purple integra-se com a infraestrutura existente para fornecer a camada de analítica sobre uma base de RF bem concebida — transformando os dados de força de sinal em inteligência de negócio acionável em ambientes de Hospitality , Retail , Healthcare e Transport .

Definições Principais

RSSI (Received Signal Strength Indicator)

Uma medição relativa do nível de potência de um sinal de RF recebido por um dispositivo cliente, expressa em dBm negativos. Quanto mais próximo de zero, mais forte é o sinal.

Utilizado para determinar limites de cobertura, acionar decisões de roaming e avaliar a disponibilidade básica do sinal. Não é suficiente por si só para avaliar a qualidade da ligação.

SNR (Signal-to-Noise Ratio)

A diferença em decibéis (dB) entre a força do sinal recebido e o ruído de fundo (noise floor) ambiente. Calculado como: SNR (dB) = RSSI (dBm) − Ruído de Fundo (dBm).

O principal determinante do esquema de modulação e da taxa de dados alcançáveis. Um SNR de 25 dB é o mínimo para a operação 256-QAM (alto débito). Deve ser sempre medido em conjunto com o RSSI.

CCI (Co-Channel Interference)

Interferência que ocorre quando múltiplos APs e clientes operam no mesmo canal e conseguem detetar as transmissões uns dos outros, causando contenção do meio sob o protocolo CSMA/CA.

A causa mais comum de elevada utilização de canais e latência em implementações empresariais. Mitigada através de um planeamento de canais adequado, ajuste de potência e garantia de separação física adequada entre APs no mesmo canal.

ACI (Adjacent Channel Interference)

Interferência causada pela energia de RF de um canal que extravasa para um canal sobreposto adjacente, aumentando o ruído de fundo e degradando o SNR.

Causada pela utilização de canais sobrepostos na banda de 2.4 GHz (qualquer outro que não o 1, 6, 11). Evitada através da adesão estrita a atribuições de canais não sobrepostos.

DFS (Dynamic Frequency Selection)

Um mecanismo regulatório que permite aos dispositivos Wi-Fi partilharem o espetro de 5 GHz com sistemas de radar, monitorizando a existência de sinais de radar e desocupando o canal se forem detetados.

Expande o conjunto de canais de 5 GHz disponíveis, mas exige que os APs alterem os canais após a deteção de radar, causando uma breve interrupção de conectividade. Deve ser tido em conta em implementações perto de aeroportos, instalações militares ou locais de radares meteorológicos.

CSMA/CA (Carrier-Sense Multiple Access with Collision Avoidance)

O protocolo de acesso ao meio utilizado pelo Wi-Fi, no qual os dispositivos escutam o canal de RF antes de transmitir e adiam a transmissão se o canal estiver ocupado.

A razão fundamental pela qual o Wi-Fi é um meio partilhado half-duplex. A CCI força múltiplos APs e clientes a competir pelo mesmo canal, razão pela qual o planeamento de canais é crítico para o desempenho.

Sticky Client

Um dispositivo cliente que permanece associado a um AP que fornece um sinal fraco, apesar de estar fisicamente mais próximo de um AP diferente com um sinal mais forte.

Causado por orçamentos de ligação assimétricos (potência de transmissão do AP demasiado elevada) ou ausência de protocolos de roaming 802.11k/v. Resulta num débito fraco, latência elevada e experiência de utilizador degradada.

LCMI (Least Capable, Most Important) Device

O dispositivo numa implementação com as capacidades de rádio mais fracas que, no entanto, é crítico para as operações de negócio.

Utilizado como a linha de base de design para a arquitetura de RF. O design concebido para satisfazer os requisitos do dispositivo LCMI garante que todos os outros dispositivos tenham um desempenho adequado.

802.11k/v/r

Um conjunto de emendas IEEE 802.11: 802.11k (Radio Resource Measurement), 802.11v (BSS Transition Management) e 802.11r (Fast BSS Transition).

Em conjunto, estes protocolos permitem um roaming de cliente inteligente e de baixa latência. O 802.11k fornece relatórios de vizinhança, o 802.11v permite o roaming direcionado pela rede e o 802.11r reduz o tempo de nova autenticação para menos de 50 ms.

Exemplos Práticos

Um hotel de 300 quartos está a registar um fraco desempenho de Wi-Fi nos quartos dos hóspedes, apesar de ter um AP em cada corredor. Os hóspedes reportam quedas de ligação e velocidades lentas, particularmente nos quartos mais distantes dos APs dos corredores. Os APs existentes estão configurados com a potência máxima de transmissão (23 dBm) em atribuição automática de canais.

A causa raiz é uma combinação de Interferência de Canal Co-existente (CCI) dos APs dos corredores que se ouvem uns aos outros ao longo dos corredores compridos, atenuação do sinal através das portas e paredes dos quartos dos hóspedes, e o problema do "sticky client" causado por uma potência de transmissão excessivamente elevada. A solução recomendada é a transição para um modelo de implementação de APs no quarto, utilizando APs de tomada de parede (por exemplo, Cisco Catalyst 9105AXW ou Aruba AP-303H). Configure cada AP com uma potência de transmissão de 10–12 dBm. Desative os 2.4 GHz em cada dois APs no corredor para reduzir a CCI. Padronize para canais de 20 MHz em 5 GHz com um plano de canais manual que atribua os canais 36, 40, 44, 48, 52, 56, 60, 64 num padrão repetitivo. Ative o 802.11k/v/r em todos os APs. Defina as taxas de dados mínimas obrigatórias para 12 Mbps em 2.4 GHz e 24 Mbps em 5 GHz. Valide com um levantamento de local ativo pós-implementação visando -65 dBm de RSSI e 25 dB de SNR em todos os quartos dos hóspedes.

Comentário do Examinador: Esta abordagem altera o design de focado em cobertura para focado em capacidade. Colocar o AP dentro do quarto elimina a principal fonte de atenuação (a porta e a parede do quarto) para o cliente, melhorando drasticamente o SNR. Reduzir a potência de transmissão para 10–12 dBm confina a célula de RF ao quarto, reduzindo a CCI dos quartos adjacentes. A combinação de 802.11k/v/r e a imposição de taxas de dados mínimas elimina o problema do "sticky client". O resultado é uma rede que suporta VoWiFi de forma fiável e permite análises de localização precisas para a plataforma de envolvimento de hóspedes do hotel.

Uma grande cadeia de retalho que opera lojas de 50.000 pés quadrados deseja implementar análises de localização Wi-Fi para monitorizar o fluxo de clientes e o tempo de permanência por departamento. Os dados iniciais da rede existente mostram uma precisão de localização de ±15 metros, o que é insuficiente para análises ao nível do departamento. A infraestrutura existente tem APs montados em intervalos de 6 metros ao longo do eixo central da loja.

As análises de localização baseadas em trilateração de RSSI requerem um mínimo de três APs para ouvir um dispositivo cliente em simultâneo, com cada AP a receber um sinal de -75 dBm ou melhor. O layout linear atual dos APs significa que, nos departamentos exteriores, os clientes estão apenas ao alcance de um ou dois APs, tornando impossível uma trilateração precisa. A solução requer um design de layout de APs redesenhado, utilizando um padrão de grelha alternada com APs no perímetro e no interior de cada zona de departamento, garantindo que qualquer ponto no piso esteja dentro do alcance de -75 dBm de pelo menos três APs. Reduza a potência de transmissão dos APs para 10 dBm para estreitar as células de RF e melhorar a diferença entre as leituras dos APs (que é o que impulsiona a precisão da localização). Ative o 802.11k/v para garantir que os dispositivos não fiquem presos a APs distantes, o que distorce os dados de localização. Integre a infraestrutura de APs com a plataforma WiFi Analytics da Purple para processar dados de RSSI em mapas de calor de fluxo de clientes e relatórios de tempo de permanência por departamento.

Comentário do Examinador: As análises de localização impõem um requisito de design de RF fundamentalmente diferente da conectividade. Para a conectividade, precisa de um RSSI adequado no cliente. Para a localização, precisa de um RSSI adequado em múltiplos APs em simultâneo, com diversidade angular suficiente para permitir uma trilateração precisa. A grelha alternada garante ângulos de receção diversos. Uma menor potência de transmissão aumenta o gradiente de alteração do RSSI à medida que um cliente se move, melhorando a resolução da posição. A integração com uma plataforma de análise transforma os dados brutos de RSSI em inteligência de retalho acionável — permitindo que a cadeia otimize o layout da loja, a distribuição de pessoal e a colocação de promoções com base em dados reais de comportamento do cliente.

Perguntas de Prática

Q1. Está a desenhar uma rede Wi-Fi para um estádio com capacidade para 40.000 pessoas. O operador do espaço pretende o máximo de taxa de transferência para streaming de vídeo simultâneo e uploads para redes sociais durante os eventos. Está a ponderar utilizar canais de 80 MHz na banda de 5 GHz para maximizar a taxa de transferência por cliente. Esta é a abordagem recomendada e que plano de canais implementaria em alternativa?

Dica: Considere o número de canais de 80 MHz não sobrepostos disponíveis na banda de 5 GHz versus canais de 20 MHz, e o impacto da Interferência de Canal Adjacente (CCI) num ambiente aberto e de alta densidade.

Ver resposta modelo

Não. A utilização de canais de 80 MHz num estádio é fortemente contraindicada. Nas bandas padrão de 5 GHz UNII-1/2/2e, existe apenas um punhado de canais de 80 MHz não sobrepostos, o que significa que, com a densidade de APs necessária para 40.000 utilizadores simultâneos, a ocorrência de CCI grave é inevitável. A abordagem correta é utilizar canais de 20 MHz em toda a infraestrutura, o que fornece até 24 canais não sobrepostos em 5 GHz (incluindo DFS), maximizando a reutilização de canais. Devem ser utilizadas antenas de setor direcionais para controlar rigorosamente a cobertura das células de RF, apontando para baixo, em direção às secções de bancada, em vez de irradiar de forma omnidirecional. A densidade de APs deve ser calculada com base num objetivo de não mais do que 30 a 50 clientes por rádio de AP, com a potência de transmissão ajustada para corresponder à área de cobertura de cada setor.

Q2. Uma implementação num armazém utiliza scanners de código de barras portáteis que perdem frequentemente a ligação quando os operadores se deslocam entre os corredores. Os APs estão configurados com a potência de transmissão máxima (23 dBm) para garantir uma cobertura total. Os scanners executam uma aplicação WMS antiga que requer uma latência inferior a 100 ms. Qual é a causa provável e que medidas tomaria para a resolver?

Dica: Considere as capacidades de potência de transmissão de um pequeno scanner portátil versus um AP empresarial, e as implicações para o orçamento de ligação em ambas as direções.

Ver resposta modelo

A causa provável é o problema do "sticky client" (cliente persistente) resultante de um orçamento de ligação assimétrico. Os APs estão a transmitir a 23 dBm, pelo que os scanners os ouvem bem em todo o armazém e não iniciam o roaming. No entanto, os rádios internos dos scanners transmitem normalmente a apenas 15–17 dBm, o que significa que o AP não consegue receber de forma fiável as transmissões do scanner quando este está longe. A solução consiste em reduzir a potência de transmissão do AP para 10–12 dBm para corresponder às capacidades dos scanners, garantindo que as células de cobertura têm o tamanho adequado e que os scanners efetuam o roaming quando se deslocam para fora do alcance. Ative o 802.11k/v/r para facilitar o roaming rápido. Defina taxas de dados mínimas obrigatórias para 12 Mbps para forçar decisões de roaming mais precoces. Valide com um levantamento de local (site survey) ativo utilizando o hardware real do scanner para confirmar um RSSI de -65 dBm e um SNR de 25 dB em todos os corredores.

Q3. Durante um levantamento de local (site survey) para uma nova ala hospitalar, mede um RSSI de -58 dBm a partir do AP principal em toda a área-alvo. No entanto, o limite de ruído medido por um analisador de espetro é consistentemente de -72 dBm devido a equipamentos de monitorização médica antigos que operam na banda de 2.4 GHz. O hospital necessita de VoWiFi fiável para comunicações clínicas. Esta rede suportará VoWiFi e que ações recomendaria?

Dica: Calcule o SNR e avalie-o em relação ao requisito mínimo para VoWiFi. Considere qual a banda de frequência afetada e quais as opções de mitigação disponíveis.

Ver resposta modelo

Não, esta rede não suportará VoWiFi de forma fiável no seu estado atual. O SNR é calculado como -58 dBm - (-72 dBm) = 14 dB. Este valor situa-se abaixo do SNR mínimo de 20 dB exigido para VoWiFi e bem abaixo do objetivo de 25 dB para voz de alta qualidade. Apesar do forte RSSI de -58 dBm, o limite de ruído elevado proveniente do equipamento médico degrada a qualidade da ligação para um nível inaceitável. Ações recomendadas: Primeiro, migrar o tráfego VoWiFi para la banda de 5 GHz, que não é afetada em grande parte pelo equipamento médico antigo de 2.4 GHz. Segundo, aumentar a densidade de APs nas áreas afetadas para melhorar o RSSI para -50 dBm ou superior, o que resultaria num SNR de 22 dB mesmo com o limite de ruído elevado — marginalmente aceitável para VoWiFi. Terceiro, envolver a equipa de engenharia biomédica para avaliar se o equipamento antigo pode ser substituído ou blindado. Quarto, implementar QoS (WMM) com priorização de tráfego de voz para proteger o tráfego VoWiFi de competir com o tráfego de dados durante períodos de congestão.
