Gérer l'épuisement des adresses IP publiques dans les résidences étudiantes

Synthèse

Alors que l'épuisement des adresses IPv4 s'accélère, les responsables informatiques et les architectes réseau des environnements multi-locataires denses — tels que les résidences étudiantes, l' hôtellerie et les grands espaces publics — sont confrontés à des défis opérationnels majeurs. Une seule résidence étudiante de 1 000 résidents peut générer plus de 7 000 appareils connectés en IP simultanément. Les architectures de traduction d'adresses de port (PAT) standard échouent à cette échelle, entraînant l'épuisement des ports, des connexions interrompues et une dégradation de l'expérience utilisateur.

Ce guide de référence technique présente l'architecture et le déploiement du CGNAT (Carrier-Grade NAT) utilisant le modèle NAT444 pour gérer l'épuisement des adresses IP. En exploitant l'espace d'adressage partagé RFC 6598 et en mettant en œuvre une allocation stratégique de blocs de ports (PBA), les opérateurs réseau peuvent atteindre une densité d'abonnés élevée — jusqu'à 128 utilisateurs par IP publique — tout en restant conformes au GDPR et aux réglementations sur les interceptions légales. Pour les sites utilisant des plateformes telles que le Guest WiFi et le WiFi Analytics , une architecture CGNAT robuste garantit une connectivité stable et une collecte de données précise sans les dépenses d'investissement liées à l'achat de blocs IPv4 supplémentaires.

Analyse Technique Approfondie

Le Problème de l'Échelle dans les Résidences Étudiantes

La densité d'appareils dans les résidences étudiantes modernes ne ressemble à presque aucun autre environnement réseau géré. Un seul résident connecte généralement un smartphone, un ordinateur portable, une smart TV, une console de jeux et au moins un appareil domestique intelligent. Avec cinq à sept appareils par occupant, un complexe de 1 000 lits présente une charge de sessions simultanées qui dépasse de loin celle d'un hôtel de taille comparable. Le défi est accentué par les habitudes d'utilisation : les heures de pointe du soir (18h00–23h00) connaissent une activité à large bande quasi-simultanée pour les jeux, le streaming vidéo et les réseaux sociaux, qui maintiennent tous des connexions persistantes en arrière-plan.

L'espace d'adressage IPv4 est effectivement épuisé au niveau des registres Internet régionaux (RIR). Le RIPE NCC, qui gère les allocations en Europe et au Moyen-Orient, a atteint sa politique finale d'allocation /8 en 2019. L'acquisition de blocs IPv4 publics supplémentaires sur le marché libre coûte désormais entre 40 $ et 60 $ par adresse — un CapEx prohibitif pour tout opérateur gérant des centaines de sous-réseaux.

Les Limites du PAT Standard

Dans les déploiements traditionnels sur site unique, la traduction d'adresses de port (PAT) mappe l'ensemble d'un LAN privé (espace RFC 1918 : 10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16) à une seule adresse IP publique. Une seule adresse IPv4 dispose de 65 535 ports disponibles sur TCP et UDP. Bien que cela soit suffisant pour un petit bureau, dans les résidences étudiantes denses, la prolifération des applications en arrière-plan — synchronisation cloud, plateformes de messagerie, services de streaming — signifie qu'un seul utilisateur peut facilement consommer des centaines de ports simultanément. Lorsque le routeur périphérique PAT épuise ses ports disponibles, les nouvelles demandes de session sont rejetées silencieusement. Cela se traduit par des expirations de délai d'application, des échecs d'appels VoIP et une augmentation des tickets d'assistance.

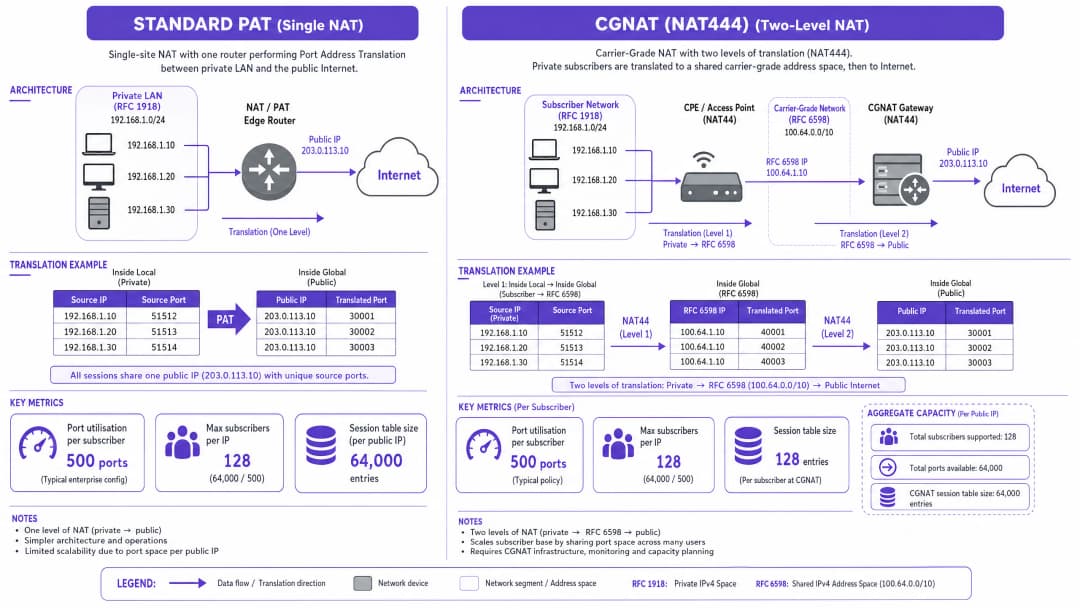

L'architecture CGNAT (NAT444)

Pour dépasser les limites du NAT à un seul niveau, les réseaux d'entreprise doivent adopter une architecture CGNAT (Carrier-Grade NAT), plus précisément le modèle NAT444. Ce nom fait référence aux trois couches d'espace d'adressage IPv4 impliquées dans la chaîne de traduction.

Niveau 1 — Couche CPE / Point d'accès : Les appareils des abonnés se voient attribuer des adresses IP privées issues de l'espace RFC 1918 (par exemple, 192.168.x.x). Le point d'accès ou l'équipement d'abonné (CPE) effectue la première traduction NAT.

Niveau 2 — Passerelle CGNAT : Le CPE traduit les adresses privées RFC 1918 vers l'espace d'adresses partagées RFC 6598 (100.64.0.0/10). Cet espace intermédiaire est spécifiquement réservé à l'usage entre l'infrastructure du fournisseur de services et la passerelle CGNAT. L'utilisation de la RFC 6598 — plutôt qu'une autre plage RFC 1918 — évite le chevauchement d'adresses et les conflits de routage dans les environnements multi-locataires complexes.

Niveau 3 — Internet public : La passerelle CGNAT effectue la traduction finale des adresses RFC 6598 vers une adresse IPv4 publique partagée. C'est l'adresse visible par les services externes.

Allocation de blocs de ports : La décision de conception critique

Le choix de configuration le plus important dans un déploiement CGNAT est la stratégie d'allocation des ports. Deux approches existent :

Allocation dynamique de ports (DPA) : Les ports sont attribués par session à partir d'un pool partagé. Cela maximise l'efficacité de l'utilisation des ports mais génère une entrée de journal pour chaque établissement et fermeture de session — ce qui crée une charge de conformité et d'infrastructure à grande échelle.

Allocation de blocs de ports (PBA) : Un bloc de ports contigus est attribué à chaque abonné lors de l'initiation de sa première session. Le bloc reste alloué jusqu'à l'expiration de la session de l'abonné. Cette approche génère des journaux uniquement lors de l'attribution et de la libération du bloc, réduisant le volume de journaux jusqu'à 98 %.

Référence du secteur : NFWare, un fournisseur spécialisé en CGNAT avec des déploiements chez plus de 100 FAI, recommande un maximum de 128 abonnés par IP publique avec 500 ports alloués par abonné. Dépasser ce seuil — par exemple, passer à 256 abonnés par IP avec 250 ports chacun — augmente considérablement le risque de coupures de session lors des pics de charge.

Le double-pile IPv6 comme voie de migration à long terme

Le CGNAT est une stratégie d'atténuation, pas une solution permanente. La trajectoire architecturale correcte est un déploiement en double-pile (Dual-Stack) : exécuter l'IPv6 de manière native aux côtés de l'IPv4 avec CGNAT. Les appareils modernes et les principaux CDN (Google, Netflix, Meta, Cloudflare) privilégient fortement l'IPv6 lorsqu'il est disponible. Dans un environnement double-pile bien configuré, 60 à 70 % du trafic total peut être déchargé vers l'IPv6, réduisant considérablement la charge sur le pool CGNAT IPv4 et prolongeant sa durée de vie effective.

Pour les environnements de la santé et des transports où la prise en charge des appareils existants est essentielle, le double-pile offre également une voie de migration fluide : les appareils compatibles IPv6 effectuent une transition native, tandis que les anciens appareils IPv4 uniquement continuent de fonctionner via le CGNAT sans aucune interruption pour l'utilisateur.

Guide de mise en œuvre

Étape 1 : Auditer votre allocation d'IP actuelle et la densité des appareils

Avant de déployer le CGNAT, établissez une base de référence. Collectez les données suivantes à partir de votre système de gestion de réseau existant :

• Nombre maximal d'appareils simultanés par sous-réseau
• Sessions moyennes et maximales par appareil
• Pourcentage d'utilisation actuel des IP publiques
• Configurations actuelles des délais d'expiration du NAT

Ces données déterminent directement le dimensionnement de votre bloc PBA et les exigences de votre pool d'IP publiques.

Étape 2 : Concevoir le réseau intermédiaire RFC 6598

Allouez le bloc 100.64.0.0/10 pour le réseau intermédiaire de classe opérateur. Planifiez le sous-réseau pour qu'il corresponde à la topologie de votre campus — généralement un /24 ou /23 par bâtiment ou segment de couche d'accès. Assurez-vous que votre infrastructure de routage ne laisse pas fuir les préfixes RFC 6598 vers l'internet public ou vers des partenaires de peering.

Étape 3 : Déployer et configurer la passerelle CGNAT

La passerelle CGNAT est généralement un équipement matériel dédié ou une fonction réseau virtualisée (VNF) fonctionnant sur du matériel serveur standard. Paramètres de configuration clés :

• Pool NAT : Assignez votre bloc IPv4 public au pool NAT. Assurez-vous que le pool est dimensionné pour votre ratio cible d'abonnés par IP.
• Configuration PBA : Définissez la taille du bloc sur 500 ports. Configurez le nombre maximal de blocs par abonné sur 1 (avec la possibilité de passer à 2 si un abonné épuise son bloc initial, plutôt que d'augmenter la taille du bloc de base).
• Journalisation : Configurez la sortie syslog vers votre SIEM. Avec la PBA, chaque entrée de journal enregistre : l'IP interne de l'abonné, l'IP publique attribuée, le début du bloc de ports attribué, la fin du bloc, l'horodatage de l'attribution et l'horodatage de la libération.
• Limites de session : Imposez un maximum de 2 000 sessions simultanées par abonné afin d'éviter les abus.

Étape 4 : Intégration avec la couche d'identité et d'authentification

Dans les environnements utilisant des plateformes de Guest WiFi , l'authentification par Captive Portal doit avoir lieu au niveau ou en amont de la limite NAT de niveau 1. Cela garantit que le fournisseur d'identité peut mapper avec précision les adresses MAC et les identifiants des utilisateurs à des adresses IP internes spécifiques avant que le trafic ne soit agrégé dans le pool CGNAT. La plateforme de Purple gère cela au niveau du point d'accès, maintenant une liaison utilisateur-IP propre qui persiste tout au long de la chaîne de traduction NAT.

Pour les déploiements d'accès sans mot de passe — comme décrit dans How a wi fi assistant Enables Passwordless Access in 2026 — le même principe s'applique : la liaison d'identité doit être établie en amont de la passerelle CGNAT pour garantir une attribution précise des sessions.

Étape 5 : Configurer le Dual-Stack IPv6

Activez l'IPv6 sur tous les points d'accès et distribuez un préfixe /64 par VLAN via DHCPv6 ou SLAAC. Annoncez les routes IPv6 via votre fournisseur en amont. Vérifiez que le trafic des principaux CDN (Google, Netflix, YouTube) est résolu vers des enregistrements AAAA et acheminé via IPv6 avant de réduire la taille de votre pool NAT IPv4.

Bonnes pratiques

Implémentez le NAT déterministe dans la mesure du possible. Le NAT déterministe utilise un mappage algorithmique entre l'adresse IP interne de l'abonné et l'adresse IP publique et le bloc de ports qui lui sont attribués. Le mappage étant mathématiquement calculable, il n'est pas nécessaire de maintenir ou de journaliser une table de session — le mappage peut être reconstitué à la demande à des fins d'interception légale. C'est la référence absolue pour les déploiements soucieux de la conformité.

Répartissez la charge de la passerelle CGNAT. Évitez de centraliser tout le trafic CGNAT via un seul équipement. Répartissez les passerelles sur l'ensemble du campus ou des bâtiments pour éviter un point de défaillance unique. Les passerelles distribuées atténuent également le risque lié à la réputation des adresses IP : si une IP publique du pool est signalée par un CDN pour des comportements de trafic suspects (le problème du CAPTCHA), seule une fraction des utilisateurs est affectée.

Surveillez proactivement la réputation des adresses IP. Abonnez-vous à des flux de réputation d'IP (par exemple, Spamhaus, SURBL) et surveillez les adresses IP de votre pool NAT public. Conservez un pool de réserve d'adresses IP propres pour les remplacer si une adresse active est mise sur liste noire. Ceci est particulièrement important dans les résidences étudiantes, où un petit nombre d'utilisateurs peut s'engager dans des activités qui déclenchent des alertes d'abus. Appliquer des limites de session par abonné. Une limite stricte de 2 000 sessions simultanées par abonné empêche un seul appareil compromis — par exemple, participant à une attaque DDoS par amplification — d'épuiser l'intégralité du bloc de ports alloué à cette IP publique. Pour en savoir plus sur la surveillance des performances réseau, consultez notre guide sur Comment mesurer la force du signal et la couverture WiFi .

S'aligner sur la norme IEEE 802.1X pour le contrôle d'accès. Le déploiement de l'authentification basée sur les ports IEEE 802.1X au niveau de la couche d'accès garantit que seuls les appareils authentifiés reçoivent des attributions d'IP. Cela réduit le risque que des appareils malveillants consomment les allocations de ports et fournit une piste d'audit claire pour les besoins d'interception légale.

Dépannage et atténuation des risques

La charge de journalisation et de conformité

Au Royaume-Uni et en Europe, en vertu du GDPR et de l'Investigatory Powers Act 2016, les opérateurs de réseau doivent être en mesure de lier une adresse IP publique et un numéro de port à un utilisateur spécifique à un horodatage précis. Il s'agit d'une obligation légale non négociable.

Le risque : Avec le CGNAT dynamique, la journalisation de chaque établissement et fermeture de session génère des téraoctets de données syslog par jour. Un déploiement de 1 000 utilisateurs avec allocation dynamique peut produire 500 millions d'entrées de journal par jour. Cela surcharge l'infrastructure SIEM, augmente les coûts de stockage et rend l'investigation médico-légale impossible en pratique.

L'atténuation : L'allocation de blocs de ports (PBA) réduit le volume de journalisation jusqu'à 98 %. Avec la PBA, vous ne journalisez que les événements d'attribution et de libération de blocs — généralement deux entrées de journal par utilisateur et par session, plutôt que des centaines ou des milliers. Assurez-vous que votre SIEM conserve ces journaux pendant un minimum de 12 mois pour vous conformer aux exigences de conservation des données du Royaume-Uni.

Le problème des CAPTCHA et de la réputation IP

Lorsque 128 utilisateurs partagent une seule IP publique, le volume de trafic agrégé peut déclencher des limitations de débit ou des protections anti-robots sur les principaux sites web. Le reCAPTCHA de Google, la gestion des robots de Cloudflare et d'autres systèmes similaires utilisent des heuristiques basées sur l'IP qui peuvent classer à tort une IP CGNAT partagée comme une source de robots.

L'atténuation : Répartissez votre pool CGNAT sur plusieurs IP publiques. Surveillez de manière proactive les scores de réputation. Envisagez de déployer le DNS-over-HTTPS (DoH) ou le DNS-over-TLS (DoT) pour éviter les problèmes de réputation basés sur le DNS. Informez les utilisateurs que l'apparition occasionnelle de CAPTCHA est un comportement connu dans les environnements à IP partagée.

Problèmes de compatibilité des applications

Certaines applications — en particulier les protocoles peer-to-peer, certaines implémentations VoIP et les plateformes de jeux existantes — dépendent de mappages de ports cohérents ou de l'initiation de connexions entrantes. Celles-ci peuvent ne pas fonctionner correctement sous un double NAT.

La solution d'atténuation : Pour la VoIP, assurez-vous que votre passerelle CGNAT prend en charge l'ALG (Application Layer Gateway) pour le SIP. Pour le jeu vidéo, envisagez de mettre en œuvre un proxy UPnP ou un VLAN de jeu dédié avec un pool NAT séparé et moins dense. Pour les environnements de vente au détail où les systèmes de point de vente nécessitent une connectivité entrante, placez ces appareils sur un VLAN séparé qui contourne entièrement la couche CGNAT.

ROI et impact commercial

Économies de dépenses d'investissement (CapEx)

Le déploiement du CGNAT offre des économies de CapEx immédiates et substantielles. À un tarif de marché de 50 $ par adresse IPv4, une université de 5 000 lits nécessitant un ratio appareil/IP de 1:1 devrait acheter environ 35 000 adresses IP, soit un coût de 1,75 million de dollars. En déployant le CGNAT avec un ratio de 128:1, le même déploiement nécessite moins de 300 adresses IP publiques, réduisant le coût d'acquisition des IP à environ 15 000 $.

Même en tenant compte du coût du matériel de passerelle CGNAT ou des fonctions réseau virtualisées (généralement entre 20 000 $ et 80 000 $ pour un déploiement à l'échelle d'un campus), l'économie nette reste substantielle.

Réduction des dépenses opérationnelles (OpEx)

Une connectivité stable réduit directement les coûts de support technique. Les événements d'épuisement des ports — le principal mode de défaillance du PAT standard à grande échelle — génèrent un volume disproportionné de tickets de support. Un déploiement CGNAT bien configuré avec des limites de session appropriées et du PBA élimine ce mode de défaillance, réduisant le volume de tickets liés au réseau de 30 à 40 % selon les estimations.

Différenciation concurrentielle dans les résidences étudiantes

Sur le marché concurrentiel des logements étudiants, la qualité du réseau est un critère de sélection majeur pour les locataires potentiels. Les opérateurs capables de démontrer une connectivité cohérente et à haut débit — validée par des tableaux de bord de WiFi Analytics affichant la disponibilité, la qualité des sessions et les mesures de densité des appareils — obtiennent des tarifs de location plus élevés et un taux d'occupation supérieur. Cette stabilité de l'infrastructure est également la base du déploiement de services de géolocalisation avancés, comme le souligne l'article Purple lance le mode cartes hors ligne pour une navigation fluide et sécurisée vers les points d'accès WiFi .

Étude de cas 1 : Résidence universitaire de 800 lits

Une université britannique gérant des résidences de 800 lits rencontrait des problèmes de connectivité chroniques pendant les heures de pointe en soirée. L'enquête a révélé que leur configuration PAT à un seul niveau, utilisant un sous-réseau public /29 (6 adresses IP utilisables), épuisait les ports disponibles dès 19h30 chaque soir. L'opérateur a déployé une solution CGNAT avec PBA (500 ports par abonné, 128 abonnés par IP), est passé à un sous-réseau public /27 (30 adresses IP utilisables) et a activé le dual-stack IPv6. Les indicateurs post-déploiement ont montré une réduction de 94 % des événements d'épuisement des ports, une baisse de 38 % des tickets de support liés au réseau et une réduction de 65 % du volume de journaux CGNAT par rapport à un projet pilote initial d'allocation dynamique. Le taux de déchargement IPv6 a atteint 62 % dans les 60 jours suivant le déploiement.

Étude de cas 2 : Opérateur de résidences étudiantes privées (PBSA) de 1 200 chambres

Un opérateur privé de PBSA gérant trois sites dans deux villes du Royaume-Uni devait standardiser son architecture réseau avant l'ouverture d'un quatrième site. Son infrastructure existante utilisait un mélange de NAT à niveau unique et de segmentation VLAN ad-hoc, sans stratégie de journalisation cohérente. Un déploiement CGNAT avec NAT déterministe a été mis en œuvre sur les trois sites, permettant une correspondance abonnés-IP calculable mathématiquement sans aucune surcharge de journalisation de session. Cette approche a donné entière satisfaction à l'équipe juridique de l'opérateur en matière de conformité aux interceptions légales, a éliminé les coûts de stockage SIEM pour les journaux de session et a fourni un modèle d'architecture cohérent pour le quatrième site. L'opérateur a également intégré la plateforme Guest WiFi de Purple pour l'authentification via Captive Portal, la liaison d'identité étant établie en amont de la passerelle CGNAT afin de garantir une attribution précise des utilisateurs dans les rapports d'analyse.
