Campus Area Networks (CAN) : Le guide complet de la conception, de l'implémentation et de la gestion

Résumé exécutif

Un Campus Area Network (CAN) est un composant d'infrastructure critique pour tout site de grande envergure, des campus d'entreprises et universitaires aux complexes hôteliers, parcs commerciaux et stades. Il fournit le réseau fédérateur de connectivité haut débit, fiable et sécurisé, nécessaire pour soutenir les opérations numériques modernes, les services aux clients et les déploiements IoT. Pour les responsables informatiques, les architectes réseau et les CTO, un CAN bien conçu n'est pas un simple centre de coûts, mais un actif stratégique qui renforce l'efficacité opérationnelle, améliore l'expérience utilisateur et libère de nouvelles opportunités de revenus.

Ce guide propose un cadre pratique et indépendant des fournisseurs pour concevoir, mettre en œuvre et gérer un CAN haute performance. Il couvre l'architecture hiérarchique essentielle à trois niveaux, les choix technologiques clés incluant la fibre optique et les normes Wi-Fi modernes, ainsi que les meilleures pratiques pour garantir la sécurité, l'évolutivité et la redondance. En suivant les principes décrits ici, les organisations peuvent concevoir un réseau évolutif qui offre un ROI mesurable et soutient leurs objectifs stratégiques pour les années à venir.

Analyse technique approfondie

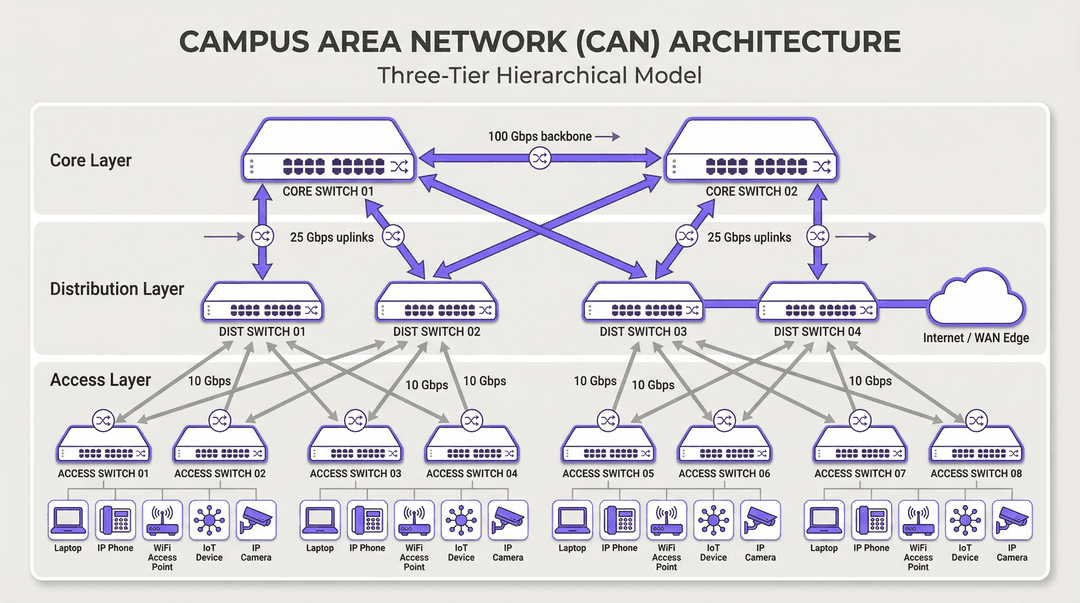

Le modèle hiérarchique à trois niveaux

L'architecture la plus largement adoptée et éprouvée pour un Campus Area Network évolutif et résilient est le modèle hiérarchique à trois niveaux. Cette conception segmente le réseau en trois couches distinctes : les couches Cœur (Core), Distribution et Accès (Access). Cette modularité simplifie la conception, améliore l'isolation des pannes et permet une évolutivité prévisible.

Couche Cœur (Core) : Le cœur est le réseau fédérateur haut débit du réseau. Son unique objectif est de commuter le trafic le plus rapidement possible entre les équipements de la couche de distribution. Le cœur doit rester épuré et simple, en évitant la mise en œuvre de politiques complexes ou la manipulation de paquets. Les caractéristiques clés incluent une haute redondance (généralement avec des commutateurs et des liaisons redondants), un débit élevé (souvent 100 Gbps ou plus) et une convergence rapide en cas de panne. La couche cœur garantit que le trafic entre les différentes parties du campus ne crée pas de goulot d'étranglement.

Couche de distribution : Cette couche sert de hub de communication entre la couche d'accès et le cœur de réseau. C'est un point critique pour la mise en œuvre des politiques réseau, notamment le routage, les listes de contrôle d'accès (ACL), la qualité de service (QoS) et le filtrage de sécurité. La couche de distribution agrège le trafic provenant de plusieurs commutateurs de la couche d'accès avant de le transmettre au cœur de réseau. Elle définit les domaines de diffusion et fournit des connexions redondantes vers les couches d'accès et de cœur de réseau, en utilisant souvent des technologies comme EtherChannel pour l'agrégation de liens et la redondance.

Couche d'accès : C'est ici que les appareils des utilisateurs finaux se connectent au réseau — postes de travail, ordinateurs portables, téléphones IP, imprimantes, appareils IoT et, surtout, points d'accès sans fil (AP). La couche d'accès offre une sécurité au niveau des ports, du Power over Ethernet (PoE) pour les appareils tels que les AP et les caméras, ainsi qu'une segmentation VLAN pour isoler les différents types de trafic (par exemple, d'entreprise, invité, IoT). Les commutateurs de cette couche doivent offrir une densité de ports élevée et prendre en charge les normes modernes telles que l'Ethernet multi-gigabit (IEEE 802.3bz) pour gérer les exigences de bande passante du Wi-Fi 6/6E et des versions ultérieures.

Technologies clés

Le câblage en fibre optique est la norme pour la connectivité dorsale au sein d'un CAN, reliant les bâtiments et connectant les couches de cœur de réseau et de distribution. Sa bande passante élevée, sa faible latence et son immunité aux interférences électromagnétiques le rendent idéal pour les liaisons à haut débit sur les distances propres à un campus. La fibre monomode est généralement utilisée pour les liaisons plus longues entre les bâtiments, tandis que la fibre multimode peut être utilisée pour les liaisons à haut débit plus courtes au sein du centre de données d'un bâtiment.

Le réseau local sans fil (WLAN) n'est plus un simple réseau superposé, mais fait partie intégrante de la couche d'accès. Les CAN modernes doivent être conçus avec une approche « Wi-Fi d'abord ». Cela nécessite une planification minutieuse de l'emplacement des AP via des études de site RF, l'attribution des canaux et la planification de la capacité. La dernière norme, le Wi-Fi 6E (802.11ax), qui fonctionne dans la bande des 6 GHz, offre une capacité nettement supérieure et moins d'interférences, ce qui en fait une technologie essentielle pour les environnements à haute densité tels que les centres de conférence et les stades.

Le Power over Ethernet (PoE) est essentiel pour simplifier le déploiement des appareils de la couche d'accès. Les normes telles que IEEE 802.3bt (PoE++) peuvent fournir jusqu'à 90W de puissance, prenant en charge non seulement les AP Wi-Fi, mais aussi les caméras de sécurité haute définition, l'affichage dynamique et même certains petits commutateurs. Cela élimine le besoin de prises de courant distinctes pour chaque appareil, réduisant ainsi les coûts et la complexité de l'installation.

Guide de mise en œuvre

Une approche structurée et progressive du déploiement du CAN est essentielle pour gérer les risques et garantir des résultats de qualité.

Phase 1 — Collecte des besoins et étude de site : Commencez par définir les exigences de l'entreprise. Quelles applications fonctionneront sur le réseau ? Quelles sont les attentes en matière de densité d'utilisateurs et de types d'appareils ? Réalisez une étude physique approfondie du site pour identifier la configuration des bâtiments, les sources potentielles d'interférences RF et l'emplacement des répartiteurs secondaires (IDF) et du répartiteur principal (MDF). Cette phase doit également inclure un examen de l'infrastructure existante afin d'identifier ce qui peut être conservé ou mis à niveau.

Phase 2 — Conception architecturale : Sur la base des exigences, concevez l'architecture à trois niveaux. Déterminez le nombre de commutateurs d'accès nécessaires par étage et par bâtiment, la capacité requise au niveau de la couche de distribution et le débit nécessaire pour le cœur de réseau (backbone). Planifiez votre stratégie de segmentation VLAN pour séparer logiquement les types de trafic. Documentez minutieusement la conception — elle deviendra votre spécification de construction et votre référence pour la gestion des changements.

Phase 3 — Sélection des technologies et des fournisseurs : Sélectionnez le matériel qui répond à vos spécifications de conception. Prenez en compte des facteurs tels que la prise en charge des normes ouvertes, les options d'interface de gestion (CLI vs. gestion dans le cloud), le budget PoE et les conditions de garantie. Pour un CAN à grande échelle, une plateforme de gestion centralisée est cruciale pour l'efficacité des opérations et doit être sélectionnée en même temps que le matériel.

Phase 4 — Installation physique : Déployez le câblage en fibre optique entre les bâtiments et vers chaque IDF. Installez les commutateurs dans les baies, en veillant à une alimentation et un refroidissement appropriés. Montez les points d'accès sans fil conformément au plan de l'étude RF. Une gestion et un étiquetage méticuleux des câbles à ce stade permettront de gagner un temps précieux lors du dépannage et des futures mises à niveau.

Phase 5 — Configuration et mise en service : Configurez les commutateurs en commençant par le cœur de réseau et en descendant jusqu'à la couche d'accès. Implémentez les VLAN, les protocoles de routage (par exemple, OSPF), les politiques de sécurité (802.1X) et la QoS. Mettez le réseau en ligne de manière progressive, en testant la connectivité à chaque étape. Validez la couverture et les performances du réseau sans fil par rapport aux objectifs de conception initiaux avant de déclarer le réseau prêt pour la production.

Bonnes pratiques

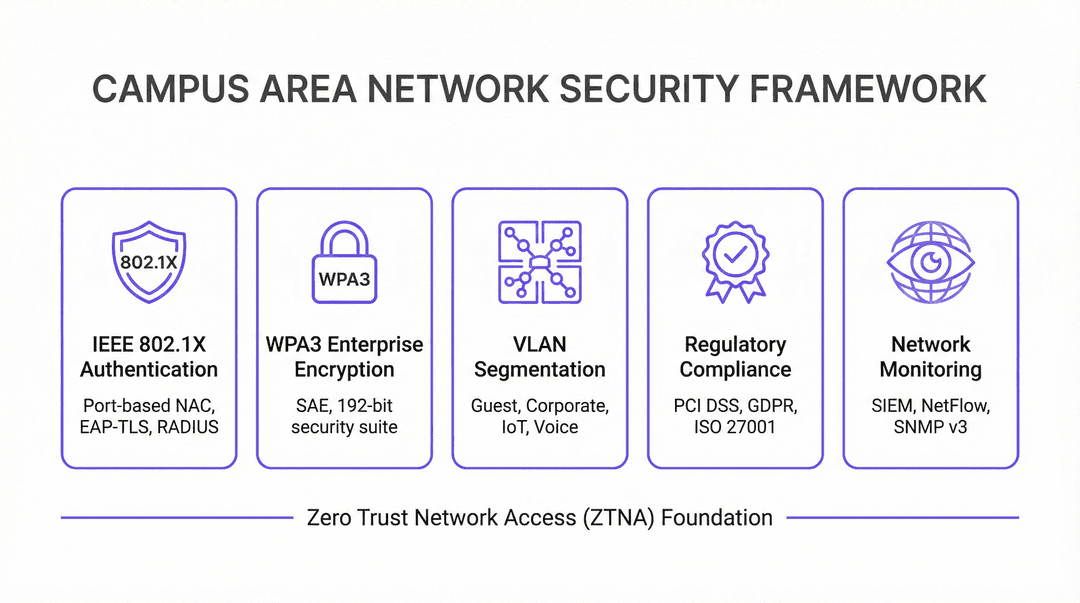

La sécurité d'abord — Architecture Zero Trust : Implémentez un modèle de sécurité Zero Trust dès le premier jour. Utilisez la norme IEEE 802.1X pour le contrôle d'accès au réseau (NAC) basé sur les ports afin d'authentifier chaque appareil se connectant au réseau filaire ou sans fil. Imposez un chiffrement fort avec WPA3-Enterprise sur votre WLAN. Segmentez le réseau avec des VLAN pour contenir les menaces et restreindre les mouvements latéraux. Tout le trafic de gestion du réseau doit utiliser des protocoles sécurisés comme SSH et SNMPv3. Pour les organisations gérant des données de cartes de paiement, la conformité PCI DSS exige une segmentation stricte du réseau et un contrôle d'accès rigoureux, ce qu'un CAN bien conçu rend simple à mettre en œuvre et à auditer.

Concevoir pour la redondance : Éliminez les points de défaillance uniques à chaque couche. Utilisez des commutateurs redondants au niveau des couches de cœur de réseau et de distribution. Utilisez l'agrégation de liens (EtherChannel/LACP) pour fournir à la fois une bande passante accrue et une redondance des liens. Assurez des alimentations électriques redondantes dans les commutateurs critiques et des chemins de fibre optique diversifiés entre les bâtiments lorsque cela est possible. Pour les environnements critiques, envisagez des alimentations sans interruption (UPS) pour tous les équipements réseau.

Planifier l'évolutivité : Concevez pour les cinq prochaines années, pas seulement pour aujourd'hui. Assurez-vous que vos couches de cœur de réseau et de distribution disposent d'une capacité suffisante pour gérer la croissance future du trafic et des appareils connectés. Utilisez un châssis modulaire au niveau de la couche de distribution ou de cœur de réseau pour permettre une extension facile. Choisissez de la fibre optique avec un nombre de brins plus élevé que ce qui est immédiatement nécessaire pour répondre aux besoins futurs sans recâblage coûteux.

Gestion et surveillance centralisées : Un grand CAN est trop complexe pour être géré appareil par appareil. Utilisez un système de gestion de réseau centralisé (NMS) pour automatiser la configuration, surveiller les performances et recevoir des alertes. Les plateformes comme la solution d'intelligence WiFi de Purple fournissent des informations approfondies sur le comportement des utilisateurs et la santé du réseau, permettant une gestion et une optimisation proactives. La conformité au GDPR exige également une visibilité sur les flux de données et l'accès des utilisateurs, ce qu'une plateforme de gestion centralisée facilite.

Dépannage et atténuation des risques

Les problèmes de couche physique sont la cause la plus fréquente des dysfonctionnements réseau. Les câbles défectueux, les émetteurs-récepteurs en panne et les connexions desserrées représentent une proportion importante des pannes de réseau. Une méthodologie de dépannage structurée suivant le modèle OSI — en commençant par la couche 1 (physique) et en remontant — est l'approche la plus efficace. Investissez dans des équipements de test de câbles de qualité et maintenez un inventaire de pièces de rechange pour les composants critiques.

Les interférences RF dans un environnement sans fil dense peuvent gravement dégrader les performances. Les interférences co-canal et de canaux adjacents en sont les principales causes. Utilisez un outil de surveillance RF pour identifier les sources d'interférences, qui peuvent inclure les réseaux voisins, les fours à micro-ondes et les appareils Bluetooth. Les algorithmes d'attribution dynamique des canaux (DCA) des contrôleurs sans fil modernes peuvent aider, mais un réglage manuel est parfois nécessaire dans les environnements difficiles. La dérive de configuration se produit lorsque des modifications manuelles apportées à des appareils individuels créent des incohérences sur l'ensemble du réseau au fil du temps. Cela entraîne des comportements inattendus et complique le dépannage. Utilisez un outil de gestion de configuration pour suivre les modifications, appliquer des modèles standard et annuler les modifications incorrectes. Tous les changements doivent être effectués via un processus formel de gestion du changement.

Vulnérabilités de sécurité : Les micrologiciels non corrigés représentent un risque persistant. Établissez un calendrier de mise à jour régulier pour tous les appareils réseau. Surveillez les modèles de trafic anormaux à l'aide d'un système SIEM (Security Information and Event Management). Effectuez des tests d'intrusion périodiques pour identifier les faiblesses avant que des attaquants ne les exploitent.

ROI et impact commercial

Un Campus Area Network bien exécuté offre une valeur commerciale significative et mesurable sur plusieurs dimensions.

Productivité accrue : Une connectivité fiable et à haut débit permet aux employés et aux clients de travailler efficacement et sans interruption. Dans un contexte hôtelier, cela se traduit directement par des scores de satisfaction client et des réservations récurrentes.

Expérience client améliorée : Dans l'hôtellerie et le commerce de détail, un Wi-Fi rapide et fluide est un moteur essentiel de la satisfaction et de la fidélité des clients. Les analyses issues du réseau Wi-Fi — telles que le temps de séjour, les flux de fréquentation et le nombre d'appareils — peuvent être utilisées pour personnaliser l'expérience client et optimiser l'exploitation des sites.

Efficacité opérationnelle : Un CAN géré de manière centralisée réduit les coûts opérationnels de l'équipe informatique. Le PoE simplifie le déploiement de nouveaux appareils, et une architecture résiliente minimise les temps d'arrêt coûteux. La possibilité de gérer l'ensemble du parc depuis une console unique est particulièrement précieuse pour les organisations multisites.

Activation de nouveaux services : Le CAN est le fondement d'une multitude de services de sites intelligents, notamment l'automatisation des bâtiments basée sur l'IoT, les services géolocalisés, le suivi des actifs et les systèmes de sécurité renforcés. Ces services représentent de nouvelles sources de revenus et des différenciateurs concurrentiels qui sont tout simplement impossibles sans un réseau sous-jacent robuste.

En mesurant des métriques telles que le temps de disponibilité du réseau, le débit moyen, le nombre de tickets de support et les scores de satisfaction des clients, les organisations peuvent quantifier le ROI positif de leur investissement dans un Campus Area Network moderne. Pour la plupart des déploiements d'entreprise, un CAN bien conçu atteint son seuil de rentabilité en 18 à 36 mois grâce à une combinaison de réduction des coûts opérationnels et de revenus issus de nouveaux services.
