Conception d'une architecture WiFi multi-tenant pour les MDU

Ce guide de référence fournit un modèle architectural pour déployer des réseaux WiFi évolutifs, sécurisés et isolés dans plusieurs unités au sein d'un MDU. Il aborde les considérations critiques telles que la segmentation VLAN, la planification RF, l'authentification 802.1X et la manière d'équilibrer l'isolation des locataires avec une gestion centralisée pour un meilleur retour sur investissement.

📖 6 min de lecture📝 1,345 mots🔧 2 exemples concrets3 questions d'entraînement📚 8 définitions clés

Écouter ce guide

Voir la transcription du podcast
Concevoir une architecture WiFi multi-locataire pour les MDU — Un briefing technique Purple. Bienvenue dans la série de briefings techniques Purple. Aujourd'hui, nous abordons l'architecture qui sous-tend certains des déploiements WiFi les plus complexes que vous rencontrerez dans les environnements d'entreprise — le WiFi multi-locataire pour les immeubles résidentiels et multi-usages. Que vous soyez responsable d'un hôtel de 300 chambres où les clients, le personnel et les systèmes de gestion technique du bâtiment partagent tous la même infrastructure physique, d'un complexe mixte de commerces et de bureaux, ou d'une résidence étudiante comptant des centaines de locataires indépendants, le défi reste fondamentalement le même : comment fournir une connectivité fiable, sécurisée et isolée à plusieurs parties indépendantes sur un réseau physique partagé unique ? Il ne s'agit pas d'un exercice théorique. Les décisions que vous prenez lors de la phase d'architecture détermineront directement votre posture de sécurité, votre exposition en matière de conformité au titre du GDPR et de la norme PCI DSS, et en toute franchise, si votre centre de support sera inondé de plaintes six mois après la mise en service. Entrons donc dans le vif du sujet. Le fondement de toute architecture WiFi multi-locataire est la segmentation du réseau — et le principal mécanisme pour y parvenir est le marquage VLAN, défini par la norme IEEE 802.1Q. Le concept est simple : vous attribuez à chaque locataire, ou à chaque classe de trafic, un VLAN distinct. Le trafic sur le VLAN 10 ne peut pas atteindre le trafic sur le VLAN 20, sauf si vous l'autorisez explicitement via une politique de routage ou de pare-feu. Cette isolation logique constitue votre première ligne de défense. Mais c'est là que les architectes commettent souvent leur première erreur : ils confondent segmentation VLAN et sécurité. Les VLAN offrent une isolation, pas de la sécurité. Vous devez toujours appliquer des politiques de pare-feu entre les VLAN, utiliser des listes de contrôle d'accès et réfléchir soigneusement au routage inter-VLAN que vous autorisez. Un port trunk mal configuré peut faire s'effondrer l'ensemble de votre modèle de segmentation en quelques secondes. Parlons maintenant de la couche physique. Dans un environnement MDU, vous disposez généralement d'une infrastructure physique partagée — câblage, matrice de commutation et points d'accès — desservant plusieurs locataires. Les points d'accès eux-mêmes diffusent plusieurs SSIDs, chacun étant mappé sur un VLAN différent. Ainsi, le locataire A se connecte à son SSID, son trafic est marqué avec le VLAN 10 au niveau du point d'accès, traverse l'infrastructure de commutation partagée sur un port trunk, et arrive à la couche de distribution où il est routé vers le sous-réseau isolé du locataire A. Le trafic du locataire B suit le même chemin physique mais reste complètement isolé au niveau de la couche 2. C'est ici que le choix de votre plateforme de points d'accès prend toute son importance. Vous avez besoin de points d'accès qui prennent en charge plusieurs mappages SSID-vers-VLAN, capables de gérer les radiofréquences sur potentiellement des dizaines d'appareils à proximité immédiate, et qui s'intègrent à un contrôleur de réseau centralisé ou à une plateforme de gestion cloud. Le contrôleur est essentiel — c'est lui qui vous permet de déployer des modifications de politique, de surveiller le débit par locataire et de répondre aux incidents sans avoir à intervenir sur chaque point d'accès individuel. Côté authentification, la norme actuelle pour les déploiements multi-locataires de classe entreprise est l'IEEE 802.1X avec authentification RADIUS. Chaque locataire s'authentifie auprès de son propre serveur RADIUS ou d'une infrastructure RADIUS partagée avec application des politiques par locataire. Le WPA3-Enterprise est désormais la norme de chiffrement recommandée — il offre un mode de sécurité 192 bits pour les environnements hautement sensibles et élimine les vulnérabilités associées au handshake à quatre voies du WPA2. Pour les segments WiFi invités — et dans un contexte d'immeubles collectifs (MDU), vous en aurez presque toujours au moins un — vous envisagez généralement un modèle de Captive Portal. L'invité se connecte à un SSID ouvert ou WPA2-Personnel, est redirigé vers un portail de connexion pour s'authentifier ou accepter les conditions d'utilisation, puis se voit accorder un accès uniquement Internet sur un VLAN isolé. Surtout, ce VLAN invité ne doit comporter aucune route vers les VLAN des locataires. Zéro. C'est non négociable, tant du point de vue de la sécurité que du GDPR. Parlons un instant de l'environnement des radiofréquences, car c'est là que les déploiements MDU deviennent véritablement complexes. Lorsque vous avez plusieurs locataires dans des unités adjacentes — pensez à un couloir d'hôtel avec des chambres de chaque côté, ou à un centre commercial avec des magasins partageant des cloisons —, vous faites face à un environnement RF à haute densité. L'interférence co-canal est votre ennemie. Vous avez besoin d'une véritable planification RF avant le déploiement : une étude de site qui cartographie la propagation du signal, identifie les sources d'interférences et oriente votre stratégie d'attribution des canaux. La bande 2,4 GHz vous offre trois canaux sans chevauchement dans la plupart des domaines réglementaires — les canaux 1, 6 et 11. La bande 5 GHz en offre nettement plus, c'est pourquoi les déploiements modernes orientent les clients vers le 5 GHz dans la mesure du possible. Le Wi-Fi 6 et le Wi-Fi 6E étendent cela encore plus loin dans la bande des 6 GHz, offrant un spectre propre largement exempt d'interférences avec les appareils plus anciens. Pour les nouveaux déploiements MDU en 2025 et au-delà, opter pour des points d'accès compatibles Wi-Fi 6E est le bon choix — la marge de spectre supplémentaire s'avère payante dans les environnements denses. Un modèle d'architecture qui gagne du terrain dans les grands déploiements MDU est l'utilisation d'une superposition Software-Defined Networking — plus précisément des approches SD-WAN ou SD-LAN où les politiques des locataires sont définies de manière centralisée et appliquées à la périphérie. Cela dissocie la couche de politique de l'infrastructure physique, ce qui signifie que vous pouvez intégrer un nouveau locataire, modifier son allocation de bande passante ou révoquer son accès sans toucher à une seule ligne de commande de commutateur. Pour les exploitants de sites gérant des dizaines ou des centaines de locataires, cette efficacité opérationnelle change la donne. L'IoT est l'autre dimension que vous ne pouvez pas ignorer. Dans un MDU moderne — qu'il s'agisse d'un hôtel, d'un complexe commercial ou d'un immeuble résidentiel — vous disposez de systèmes de gestion technique du bâtiment (GTB), de contrôleurs CVC, d'éclairage intelligent, de contrôle d'accès, de vidéosurveillance et d'une gamme croissante d'autres appareils connectés. Ceux-ci doivent se trouver sur leur propre VLAN isolé, complètement séparé du trafic des locataires et de celui des invités. Les appareils IoT sont réputés difficiles à mettre à jour et représentent une surface d'attaque importante. Segmentez-les, surveillez-les et appliquez un filtrage de sortie strict afin qu'ils ne puissent communiquer qu'avec leurs plateformes de gestion dédiées. Passons maintenant à la pratique. Voici comment j'aborderais un déploiement MDU à partir de zéro. Commencez par votre conception logique avant de toucher au moindre composant matériel. Cartographiez votre nombre de locataires, vos classes de trafic — gestion, entreprise, invités, IoT, paiement — et attribuez les VLAN en conséquence. Documentez votre plan d'adressage IP. Définissez votre politique de routage inter-VLAN : qui peut communiquer avec qui, et ce qui est absolument interdit. Effectuez ensuite votre planification RF. Commandez une véritable étude de site. Ne vous fiez pas aux cartes de couverture des fournisseurs — elles sont au mieux optimistes. Vous avez besoin de mesures réelles du signal dans l'espace physique, en tenant compte des matériaux des murs, de la structure des planchers et de l'environnement RF des bâtiments voisins. Lors de la spécification du matériel, donnez la priorité aux plateformes qui prennent en charge une gestion cloud centralisée. La charge opérationnelle liée à la gestion d'un parc de points d'accès distribués sans contrôleur est insoutenable à grande échelle. Recherchez des plateformes qui vous offrent des politiques de bande passante par SSID, des rapports par locataire et une intégration avec votre infrastructure RADIUS. Concernant les pièges : le mode de défaillance le plus courant que je rencontre est une configuration insuffisante des ports trunk. Les architectes conçoivent un magnifique schéma de VLAN, puis oublient d'autoriser explicitement les VLAN concernés sur chaque liaison trunk du chemin. Le trafic est abandonné en silence, les locataires se plaignent et l'équipe d'assistance passe des jours à identifier le problème. Documentez méticuleusement vos configurations de trunk et validez-les lors de la mise en service. Le deuxième piège est la prolifération des SSID. Chaque SSID que vous diffusez consomme du temps d'antenne pour les trames de balise. Dans un environnement dense, la diffusion de huit ou dix SSID par point d'accès dégrade les performances pour tout le monde. Limitez votre nombre de SSID au strict minimum — généralement pas plus de quatre par radio. Utilisez l'attribution dynamique de VLAN via les attributs RADIUS plutôt que des SSID distincts pour desservir plusieurs locataires à partir d'un seul SSID. Le troisième piège consiste à négliger le plan de gestion. Votre VLAN de gestion — celui sur lequel vos points d'accès, commutateurs et contrôleurs communiquent — doit être complètement isolé de tous les VLAN des locataires et des invités. Si un locataire peut accéder à votre plan de gestion, vous faites face à une faille de sécurité critique. Utilisez une gestion hors bande lorsque cela est possible et appliquez des listes de contrôle d'accès (ACL) strictes au trafic de gestion. Passons maintenant en revue quelques questions qui reviennent systématiquement lors de ces déploiements. Combien de locataires un seul AP peut-il supporter ? En pratique, la plupart des AP d'entreprise peuvent gérer 20 à 30 clients actifs simultanés par radio avant que les performances ne se dégradent. Dans un MDU (immeuble collectif) dense, prévoyez un AP pour 15 à 20 appareils actifs, et non par unité physique. Ai-je besoin d'un AP distinct par locataire ? Non — c'est tout l'intérêt du multi-tenancy basé sur les VLAN. Plusieurs locataires partagent le même AP, l'isolation du trafic étant appliquée au niveau de la couche réseau. Quelle est la bonne allocation de bande passante par locataire ? Il n'y a pas de réponse universelle, mais un point de départ courant est de 10 à 25 mégabits par seconde garantis avec une capacité de burst allant jusqu'à la capacité de la liaison montante disponible. Utilisez des politiques de QoS pour appliquer cela et empêcher qu'un seul locataire ne sature la liaison montante partagée. Comment gérer un locataire qui a besoin de son propre pare-feu ? Fournissez-leur un VLAN dédié et un point de raccordement routé. Ils connectent leur propre CPE ou pare-feu à ce point de raccordement, et tout ce qui se trouve derrière relève de leur responsabilité. Pour résumer : une architecture WiFi multi-locataire bien conçue pour un MDU repose sur quatre piliers. Premièrement, une segmentation VLAN rigoureuse avec des politiques de pare-feu appliquées entre les segments. Deuxièmement, une gestion centralisée basée sur un contrôleur qui vous offre une visibilité opérationnelle et un contrôle des politiques à grande échelle. Troisièmement, une planification RF rigoureuse qui prend en compte l'environnement physique et la densité du déploiement. Et quatrièmement, un modèle de sécurité qui répond aux exigences d'authentification, de chiffrement, d'isolation de l'IoT et de conformité dès le premier jour. Les organisations qui réussissent dans ce domaine constatent des résultats mesurables : réduction des coûts de support, intégration plus rapide des locataires, posture de conformité démontrable pour les audits et capacité à monétiser la connectivité en tant que service plutôt que de la traiter comme un centre de coûts. Si vous planifiez un déploiement MDU et souhaitez découvrir comment la plateforme de Purple peut fournir la couche d'analyse, de gestion du WiFi invité et de rapports au niveau des locataires au-dessus de votre infrastructure réseau, les ressources liées dans le guide constituent un bon point de départ. Merci pour votre écoute. À la prochaine.


Synthèse

Pour les directeurs techniques (CTO) et les architectes principaux gérant des immeubles collectifs (MDU) — qu'il s'agisse de vastes complexes hôteliers, d'environnements commerciaux mixtes ou de logements sociaux —, le défi reste le même : fournir une connectivité sécurisée et performante à des locataires indépendants via une infrastructure physique partagée. Les architectures réseau traditionnelles à locataire unique s'effondrent face aux exigences des MDU, entraînant des vulnérabilités de sécurité, la saturation des domaines de diffusion et des coûts de support ingérables.

La conception d'une architecture WiFi multi-locataire exige de passer d'une isolation physique à une segmentation logique. Ce guide de référence présente le modèle d'architecture définitif pour les déploiements MDU. Nous examinerons la mise en œuvre du marquage VLAN IEEE 802.1Q pour une isolation stricte du trafic, la nécessité de l'authentification RADIUS 802.1X pour le contrôle d'accès, et le rôle critique des contrôleurs cloud centralisés pour maintenir la visibilité opérationnelle. En adoptant ces principes agnostiques en termes de fournisseurs, les exploitants de sites peuvent atténuer les risques de conformité (tels que PCI DSS et GDPR), réduire les dépenses d'exploitation et transformer la connectivité d'un centre de coûts en une couche de services monétisable.

Analyse technique approfondie

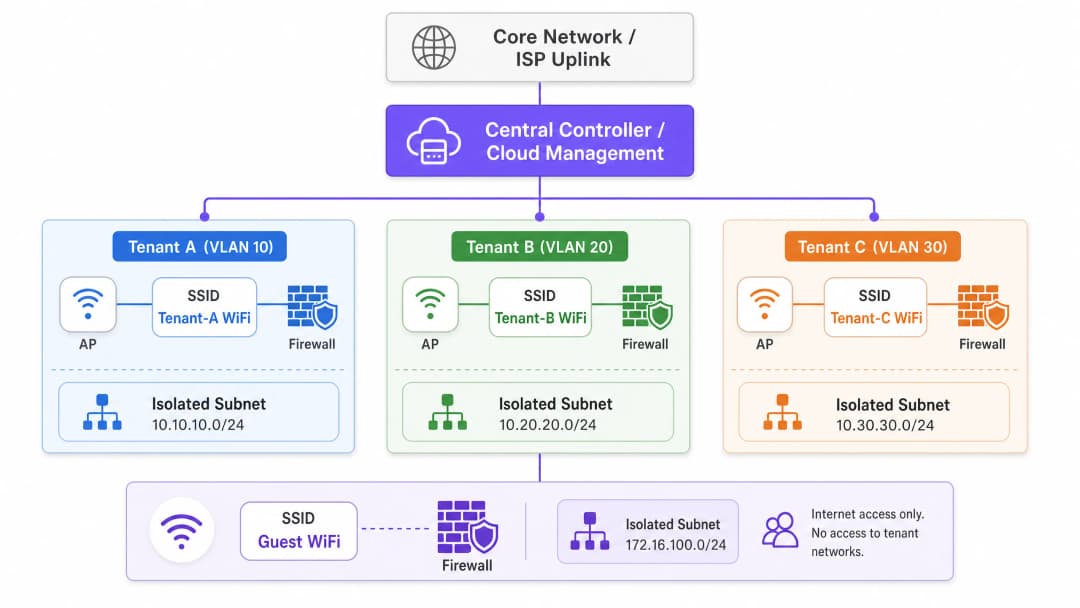

Les fondations : La segmentation logique via les VLANs

La pierre angulaire de toute architecture multi-locataire est une segmentation réseau rigoureuse. Dans un environnement physique partagé, le déploiement de commutateurs et de câblages distincts pour chaque locataire est commercialement non viable. Au lieu de cela, l'isolation est réalisée au niveau de la couche 2 à l'aide de réseaux locaux virtuels (VLAN) IEEE 802.1Q.

Dans ce modèle, un point d'accès (AP) unique diffuse plusieurs identifiants SSID, ou utilise l'attribution dynamique de VLAN via RADIUS, pour répondre aux différents profils de locataires. Lorsqu'un client s'associe au réseau, son trafic est marqué avec un identifiant VLAN spécifique à la périphérie du point d'accès. Ce tag persiste lorsque la trame traverse les liaisons trunk sur l'infrastructure de commutation partagée, garantissant que le locataire A (par exemple, le VLAN 10) reste entièrement isolé du locataire B (par exemple, le VLAN 20) au niveau de la couche de liaison de données.

Cependant, les VLAN offrent une isolation, mais pas de sécurité intrinsèque. Pour empêcher les mouvements latéraux entre les réseaux des locataires, le routage inter-VLAN doit être strictement contrôlé via des politiques de pare-feu au niveau de la couche de distribution ou de cœur de réseau. Une approche Zero Trust impose que le trafic entre les VLAN des locataires soit implicitement refusé, sauf s'il est explicitement autorisé pour des services spécifiques requis.


Normes d'authentification et de chiffrement

Pour les environnements multi-locataires de classe entreprise, les clés pré-partagées (PSK) sont inadéquates. Elles sont facilement partagées, difficiles à renouveler sans impact pour l'ensemble des utilisateurs, et n'offrent aucune responsabilisation individuelle. La norme architecturale est l'IEEE 802.1X avec authentification RADIUS.

Sous 802.1X, chaque utilisateur ou appareil s'authentifie individuellement à l'aide d'identifiants uniques ou de certificats numériques. Le serveur RADIUS ne se contente pas de valider l'identité, il peut également renvoyer des attributs spécifiques au fournisseur (VSA) à l'authentificateur (le point d'accès ou le commutateur), attribuant de manière dynamique l'utilisateur à son VLAN désigné, quel que soit le SSID auquel il s'est connecté. Cela réduit considérablement la prolifération des SSID, ce qui est essentiel pour maintenir l'efficacité de l'utilisation du spectre radio.

Pour le chiffrement, la norme actuelle est le WPA3-Enterprise. Il fournit des suites de sécurité robustes de 192 bits pour les environnements hautement sensibles et atténue les attaques par dictionnaire hors ligne qui affectaient le WPA2.

Isolation des invités et de l'IoT

Au-delà du trafic d'entreprise ou des locataires, les architectures MDU doivent prendre en compte deux profils de trafic distincts : les invités et les appareils de l'Internet des objets (IoT).

  1. Réseaux invités : Les invités ont besoin d'un accès internet fluide mais doivent être entièrement séparés des données des locataires. Cela est généralement géré via un Captive Portal. Pour en savoir plus sur la gestion de cette couche et son exploitation pour la business intelligence, consultez notre aperçu complet du Guest WiFi et des fonctionnalités associées de WiFi Analytics .
  2. Appareils IoT : Les MDU modernes sont largement équipés de thermostats intelligents, de caméras IP et de systèmes de gestion technique du bâtiment. Ces appareils sont souvent sans écran (headless), difficiles à corriger et représentent une surface d'attaque importante. Ils doivent être isolés sur des VLAN IoT dédiés avec un filtrage de sortie strict, permettant la communication uniquement avec des serveurs de gestion spécifiques.

Guide de mise en œuvre

Le déploiement de cette architecture nécessite une approche méthodique, allant de la conception logique à la validation physique.

Phase 1 : Conception logique du réseau

Commencez par définir le plan d'adressage IP et le mappage des VLAN. Une approche structurée évite le chevauchement des sous-réseaux et simplifie le routage.

  • VLAN de gestion (ex. VLAN 1) : Strictement réservé à l'infrastructure réseau (points d'accès, commutateurs). Aucun accès utilisateur.
  • VLAN locataires (ex. VLAN 100-199) : Sous-réseaux dédiés pour les locataires individuels ou les unités commerciales.
  • VLAN invité (ex. VLAN 200) : Accès internet uniquement, fortement restreint.
  • VLAN IoT/Technique (ex. VLAN 300) : Pour les systèmes de gestion du bâtiment.

Phase 2 : Planification RF et étude de site

Dans les environnements à haute densité comme l' Hôtellerie ou le Commerce de détail , l'interférence co-canal (CCI) est la principale cause de baisse des performances. Une étude prédictive est insuffisante ; une étude RF active sur site est obligatoire pour prendre en compte l'atténuation des murs et les interférences limitrophes.

Phase 3 : Configuration de l'infrastructure

  1. Matrice de commutation (Switch Fabric) : Configurez méticuleusement les ports trunk. Assurez-vous que seuls les VLAN requis sont autorisés sur les liaisons montantes (uplinks) entre les commutateurs d'accès et le cœur de réseau.
  2. Points d'accès : Déployez des AP capables de prendre en charge plusieurs BSSID et de s'intégrer à un contrôleur cloud. Limitez le nombre d'SSID diffusés à un maximum de 3-4 par radio afin de préserver le temps d'antenne (airtime).
  3. Politiques du contrôleur : Définissez des limites de bande passante par locataire ou par utilisateur pour empêcher qu'un seul client agressif ne sature la liaison montante WAN partagée.


Bonnes pratiques

  • Gestion centralisée dans le Cloud : La charge opérationnelle liée à la gestion d'un environnement MDU distribué sans interface unique est insoutenable. Un contrôleur cloud permet le provisionnement sans contact (zero-touch), la gestion des firmwares et l'application centralisée des politiques.
  • Attribution dynamique de VLAN : Plutôt que de diffuser "Locataire_A_WiFi", "Locataire_B_WiFi", etc., diffusez un seul SSID "MDU_Secure" et utilisez l'authentification 802.1X/RADIUS pour affecter dynamiquement les utilisateurs authentifiés à leur VLAN correct. Cela réduit considérablement la surcharge liée aux balises (beacons).
  • Services basés sur la localisation : Exploitez le BLE (Bluetooth Low Energy) intégré aux AP modernes pour le suivi des actifs ou le guidage. Pour en savoir plus, lisez Le BLE Low Energy expliqué pour l'entreprise .
  • Optimiser pour l'environnement : La disposition physique d'un espace de bureau MDU nécessite un réglage spécifique. Reportez-vous à Office Wi Fi: Optimize Your Modern Office Wi-Fi Network pour des ajustements spécifiques à l'environnement.

Dépannage et atténuation des risques

Modes de défaillance courants

  1. Mauvaise configuration du port trunk : La cause la plus fréquente de l'état "connecté, pas d'internet" dans les configurations multi-locataires. Si un VLAN est manquant sur une liaison trunk entre l'AP et la passerelle, les requêtes DHCP échoueront.
    • Atténuation : Mettez en œuvre un audit automatisé de la configuration et documentez rigoureusement la topologie Spanning Tree.
  2. Surcharge SSID : Diffuser 10 SSID sur un seul AP signifie que la radio passe un pourcentage important de son temps à transmettre de simples trames de balise (beacon frames), laissant peu de temps d'antenne pour les données réelles.
    • Atténuation : Consolidez les SSID et utilisez l'attribution dynamique de VLAN.
  3. Exposition du plan de gestion : Si un locataire peut envoyer un ping ou accéder à l'interface de gestion d'un AP ou d'un commutateur, le réseau est fondamentalement compromis.
    • Atténuation : Utilisez un VLAN de gestion hors bande dédié et appliquez des listes de contrôle d'accès (ACL) strictes bloquant tout le trafic RFC 1918 des sous-réseaux locataires vers le sous-réseau de gestion.

ROI et impact commercial

Transitionner vers une architecture multi-tenant robuste transforme le réseau d'un mal nécessaire en un actif stratégique.

  • Réduction des OpEx : La gestion centralisée et la segmentation logique réduisent le besoin d'interventions sur site. Les services d'assistance peuvent diagnostiquer les problèmes à distance, identifiant si un défaut provient de l'infrastructure partagée ou de la configuration spécifique du locataire.
  • Conformité et réduction des risques : En isolant les données de l'industrie des cartes de paiement (PCI) (par exemple, dans les commerces de détail) ou les données sensibles des patients (par exemple, dans les établissements de santé situés dans des bâtiments à usage mixte), la portée des audits de conformité est considérablement réduite, ce qui permet d'économiser d'importants frais de conseil.
  • Monétisation : Grâce à une architecture stable et segmentée, les exploitants de sites peuvent proposer des forfaits de bande passante par paliers aux locataires, générant ainsi des revenus récurrents. De plus, le réseau invité peut être exploité pour la collecte de données et le marketing, transformant la fréquentation en renseignements exploitables.

Écoutez notre podcast de briefing technique ci-dessous pour une discussion approfondie sur ces principes d'architecture :

Définitions clés

VLAN (Virtual Local Area Network)

Un regroupement logique d'équipements réseau qui semblent se trouver sur le même réseau local (LAN), quel que soit leur emplacement physique.

Utilisé dans les MDU pour séparer logiquement le trafic des différents locataires partageant les mêmes commutateurs physiques et AP, réduisant ainsi le trafic de diffusion et améliorant les performances.

IEEE 802.1Q

La norme réseau qui prend en charge les VLAN sur un réseau Ethernet en insérant une balise de 32 bits dans la trame Ethernet.

Il s'agit du protocole sous-jacent qui permet à un seul câble d'interconnexion (trunk) de transporter le trafic de plusieurs réseaux de locataires isolés.

IEEE 802.1X

Une norme IEEE pour le contrôle d'accès réseau basé sur les ports (PNAC), fournissant un mécanisme d'authentification aux appareils souhaitant se connecter à un réseau LAN ou WLAN.

Indispensable pour les déploiements de MDU en entreprise, il permet l'authentification individuelle des utilisateurs (via RADIUS) plutôt que de s'appuyer sur un mot de passe partagé, activant ainsi l'attribution dynamique de VLAN.

RADIUS (Remote Authentication Dial-In User Service)

Un protocole réseau qui fournit une gestion centralisée de l'authentification, de l'autorisation et de la comptabilisation (AAA) pour les utilisateurs qui se connectent et utilisent un service réseau.

Le composant serveur dans un déploiement 802.1X qui vérifie les identifiants et indique à l'AP quel VLAN attribuer à l'appareil du locataire.

Port Trunk (Trunk Port)

Un port de commutateur réseau configuré pour acheminer simultanément le trafic de plusieurs VLAN, en utilisant des balises 802.1Q pour maintenir la séparation du trafic.

La liaison critique entre les commutateurs d'accès et le cœur de réseau. Une mauvaise configuration d'un port trunk est la cause la plus fréquente d'échec de connectivité des locataires.

Interférence de co-canal (CCI)

Interférence qui se produit lorsque deux points d'accès ou plus transmettent sur le même canal de fréquence à portée radio l'un de l'autre.

Un problème majeur dans les MDU denses (comme les hôtels ou les immeubles d'appartements) qui oblige les appareils à attendre que le canal se libère, réduisant considérablement le débit du réseau.

Attribution dynamique de VLAN

Le processus par lequel un serveur RADIUS ordonne à l'appareil d'accès réseau (AP ou commutateur) de placer un utilisateur authentifié dans un VLAN spécifique en fonction de son identité.

Permet aux exploitants de sites de diffuser un unique SSID sécurisé pour tous les locataires, en les affectant à leurs réseaux isolés après l'authentification, économisant ainsi du temps d'antenne RF.

Captive Portal

Une page Web que l'utilisateur d'un réseau d'accès public est obligé de consulter et avec laquelle il doit interagir avant que l'accès ne soit accordé.

Utilisé sur le VLAN Invité dans un MDU pour imposer des conditions d'utilisation, collecter des données marketing ou traiter des paiements avant d'autoriser l'accès à Internet.

Exemples concrets

Un complexe mixte de commerces et de bureaux (MDU) doit fournir un WiFi sécurisé pour 15 commerces indépendants, un espace de bureau d'entreprise partagé et un WiFi invité public. L'opérateur du site souhaite utiliser une seule infrastructure réseau physique pour réduire les coûts, tout en garantissant la conformité PCI DSS pour les commerçants.

  1. Déployer des AP de classe entreprise gérés par un contrôleur cloud central.
  2. Créer un VLAN de « Gestion » (VLAN 10) exclusivement réservé aux équipements réseau.
  3. Créer un VLAN « Invité » (VLAN 20) avec isolation des clients activée et un Captive Portal. Router ce trafic directement vers Internet, en contournant les réseaux internes.
  4. Pour l'espace de bureau, créer un VLAN « Entreprise » (VLAN 30) utilisant l'authentification 802.1X.
  5. Pour les commerçants, implémenter l'attribution dynamique de VLAN. Diffuser un unique SSID « Retail_Secure » utilisant le 802.1X. Lorsqu'un appareil d'un commerçant s'authentifie via le serveur RADIUS central, le serveur transmet un attribut spécifique au fournisseur (VSA) qui affecte l'appareil à son VLAN de locataire spécifique (ex. VLAN 101 à 115).
  6. Configurer le pare-feu central pour bloquer tout routage inter-VLAN entre les VLAN des commerçants, garantissant ainsi l'isolation stricte requise pour la conformité PCI DSS.
Commentaire de l'examinateur : Cette approche répond à toutes les exigences tout en minimisant les coûts matériels. En utilisant l'attribution dynamique de VLAN au lieu de diffuser 15 SSID distincts pour les commerçants, l'architecte préserve le temps d'antenne RF vital, évitant ainsi la dégradation des performances. Les règles strictes du pare-feu central garantissent que les réseaux des commerçants conformes à la norme PCI sont complètement isolés des réseaux Invité et Entreprise, moins sécurisés.

Un hôtel de 400 chambres ([Hospitality](/industries/hospitality)) met à niveau son réseau. Il doit prendre en charge les appareils des clients, les tablettes du personnel pour l'entretien ménager et de nouveaux thermostats intelligents IoT dans chaque chambre. L'établissement subit actuellement de fréquentes déconnexions pendant les heures de pointe en soirée.

  1. Réaliser une étude sur site RF active pour identifier les interférences et planifier l'emplacement des AP (en passant probablement de déploiements dans les couloirs à des déploiements dans les chambres ou une chambre sur deux pour gérer la densité).
  2. Segmenter logiquement le trafic : Invité (VLAN 100), Personnel (VLAN 200), IoT (VLAN 300).
  3. Mettre en œuvre une limitation de bande passante par utilisateur sur le SSID Invité (ex. 10 Mbps en descente / 5 Mbps en montée) pour éviter que quelques utilisateurs intensifs ne saturent la liaison WAN pendant les heures de pointe.
  4. Pour les thermostats IoT, utiliser un SSID masqué dédié avec WPA3-Personal (si pris en charge) ou le contournement d'authentification MAC (MAB) s'ils ne disposent pas de demandeurs d'accès avancés. Appliquer un filtrage de sortie strict sur le VLAN 300 afin que les thermostats ne puissent communiquer qu'avec le serveur de gestion cloud spécifique.
Commentaire de l'examinateur : Cette solution répond à la fois au problème de capacité et aux exigences de sécurité. Le déplacement des AP dans les chambres réduit les interférences co-canal (CCI) courantes dans les déploiements en couloir. La régulation de la bande passante garantit un accès équitable pendant les heures de pointe. De plus, l'isolation des appareils IoT atténue le risque qu'un thermostat compromis soit utilisé comme point de pivot pour attaquer les réseaux du personnel ou des invités.

Questions d'entraînement

Q1. Vous concevez l'architecture WiFi d'un nouveau complexe résidentiel haut de gamme de 50 appartements. Le promoteur souhaite proposer un "WiFi Gigabit inclus" comme argument de vente. Il propose d'installer un routeur sans fil grand public standard dans le placard technique de chaque appartement, tous reliés par câble à un commutateur central non administrable. Quels sont les principaux défauts architecturaux de cette proposition, et quelle est l'alternative d'entreprise ?

Conseil : Prenez en compte les interférences RF, la surcharge de gestion et la taille du domaine de diffusion.

Voir la réponse type

La conception proposée présente de graves lacunes. 1) Interférences RF : 50 routeurs grand public indépendants provoqueront des interférences de canal adjacent (CCI) massives, dégradant gravement les performances. 2) Gestion : Il n'y a pas de visibilité centrale ; le dépannage nécessite d'accéder à 50 routeurs individuels. 3) Sécurité : Un commutateur non administrable signifie que tous les appartements partagent un seul domaine de diffusion, permettant aux locataires d'intercepter potentiellement le trafic des autres.

L'alternative d'entreprise consiste à déployer des AP de classe entreprise gérés de manière centralisée (par exemple, Wi-Fi 6/6E) dans les appartements, connectés à des commutateurs PoE administrables. Implémentez l'authentification 802.1X avec attribution dynamique de VLAN afin que chaque locataire soit logiquement isolé sur son propre VLAN, quel que soit l'AP auquel il se connecte. Cela offre une visibilité centrale, une coordination RF et une isolation de sécurité stricte.

Q2. Lors de la phase de mise en service d'un immeuble de bureaux multi-locataires, le locataire A (sur le VLAN 10) signale qu'il ne peut pas accéder à l'internet. Vous vérifiez que l'AP diffuse l'SSID, que le client se connecte avec succès et que l'authentification 802.1X réussit. Cependant, l'appareil client s'attribue une adresse APIPA (169.254.x.x). Quelle est l'erreur de configuration la plus probable dans l'infrastructure ?

Conseil : Suivez le chemin de la requête DHCP depuis l'AP jusqu'au serveur DHCP.

Voir la réponse type

Le problème le plus probable est un port trunk mal configuré entre l'Access Point et le commutateur d'accès, ou entre le commutateur d'accès et le commutateur central/de distribution. Étant donné que le client reçoit une adresse APIPA, la diffusion DHCP Discover n'atteint pas le serveur DHCP. Si l'authentification réussit, le serveur RADIUS attribue correctement le VLAN 10, mais si le VLAN 10 n'est pas explicitement autorisé sur les liaisons trunk 802.1Q le long du chemin, le trafic est rejeté au niveau du port du commutateur. L'ingénieur doit vérifier la configuration "switchport trunk allowed vlan" sur toutes les liaisons montantes.

Q3. Un stade (pôle de [Transport](/industries/transport) / espace événementiel) nécessite un réseau multi-locataires pour le personnel d'exploitation, les vendeurs de billets et le WiFi invité public. Pour gagner du temps, l'ingénieur junior suggère de créer trois SSIDs à l'aide de WPA2-PSK, avec un mot de passe différent pour chaque groupe. Pourquoi cela est-il inacceptable pour les vendeurs de billets, et que faut-il mettre en œuvre à la place ?

Conseil : Prenez en compte les exigences de conformité pour le traitement des paiements.

Voir la réponse type

L'utilisation de WPA2-PSK est inacceptable pour les vendeurs de billets car ils traitent des paiements, ce qui les soumet à la conformité PCI DSS (Payment Card Industry Data Security Standard). Les clés PSK offrent une sécurité faible, sont facilement partagées et ne permettent pas de responsabiliser chaque utilisateur individuellement. De plus, un réseau PSK partagé n'empêche pas intrinsèquement les appareils de communiquer entre eux (isolation des clients).

À la place, l'architecture doit implémenter le 802.1X avec authentification RADIUS (de préférence en utilisant le WPA3-Enterprise) pour fournir un accès individuel et auditable. Les vendeurs de billets doivent être placés sur un VLAN dédié et strictement isolé, avec des règles de pare-feu central interdisant explicitement tout routage entre le VLAN de billetterie et les VLANs invités ou d'exploitation.
