Comment mesurer la force du signal et la couverture WiFi
Ce guide de référence technique fournit aux techniciens réseau et aux responsables informatiques un cadre pratique et indépendant des fournisseurs pour auditer la force du signal et la couverture WiFi à l'aide des outils RSSI, SNR et de cartographie thermique (heatmapping). Il couvre la physique de la propagation RF, une méthodologie d'enquête étape par étape et des scénarios de remédiation réels tirés des secteurs de l'hôtellerie et de la logistique. L'optimisation de la couverture réduit directement les coûts de support, soutient les exigences de conformité et libère les données de télémétrie nécessaires pour piloter l'intelligence opérationnelle sur les sites de l'entreprise.
Écouter ce guide
Voir la transcription du podcast
Fait partie de notre série principale : Guest WiFi Guide →
- Executive Summary
- Technical Deep-Dive: RSSI, SNR, and the Physics of Coverage
- RSSI: The Coverage Baseline
- SNR: The Quality Multiplier
- Co-Channel and Adjacent Channel Interference
- Implementation Guide: Conducting a WiFi Coverage Audit
- Step 1: Define Coverage Requirements and Performance Thresholds
- Step 2: Gather Floor Plans and AP Inventory
- Step 3: Select the Appropriate Survey Type
- Step 4: Perform the Walk Survey
- Step 5: Generate and Analyse Heatmaps
- Step 6: Remediate and Re-audit
- Best Practices for Enterprise WiFi Optimisation
- Troubleshooting and Risk Mitigation
- ROI and Business Impact

Executive Summary
For IT managers and network architects operating large-scale venues - whether hospitality, retail, stadiums, or the public sector - providing consistent, high-capacity WiFi is a fundamental operational necessity, not a differentiator. Poor signal strength and lack of coverage directly impact staff productivity, operational efficiency, and guest experience. This guide provides a practical, vendor-neutral framework for measuring WiFi signal strength, interpreting critical metrics such as RSSI (Received Signal Strength Indicator) and SNR (Signal-to-Noise Ratio), and using heatmap tools for comprehensive coverage audits. By standardising how your teams measure and remediate wireless networks, you can mitigate risk, ensure compliance with standards like PCI DSS and IEEE 802.1X, and optimise the return on your wireless infrastructure investment. The guide also discusses the hidden operational costs arising from poor RF design - which is explored in depth in The Hidden Cost of Telemetry Data on Corporate WLANs.
Technical Deep-Dive: RSSI, SNR, and the Physics of Coverage
Measuring WiFi coverage is much more than checking signal bars on a device. These bars are an arbitrary, manufacturer-defined representation of signal quality and should never be used as engineering baselines. Effective coverage measurement requires empirical RF data, systematically collected and interpreted against defined performance thresholds.
RSSI: The Coverage Baseline
RSSI is the fundamental metric for measuring the power level of the RF signal received by a client device. It is expressed in decibels relative to a milliwatt (dBm). Since it operates on a negative scale, values closer to zero indicate a stronger signal. The scale is logarithmic: every 3 dB change represents a doubling or halving of signal strength, meaning the difference between -67 dBm and -73 dBm is not linear - it represents a fourfold reduction in received power.

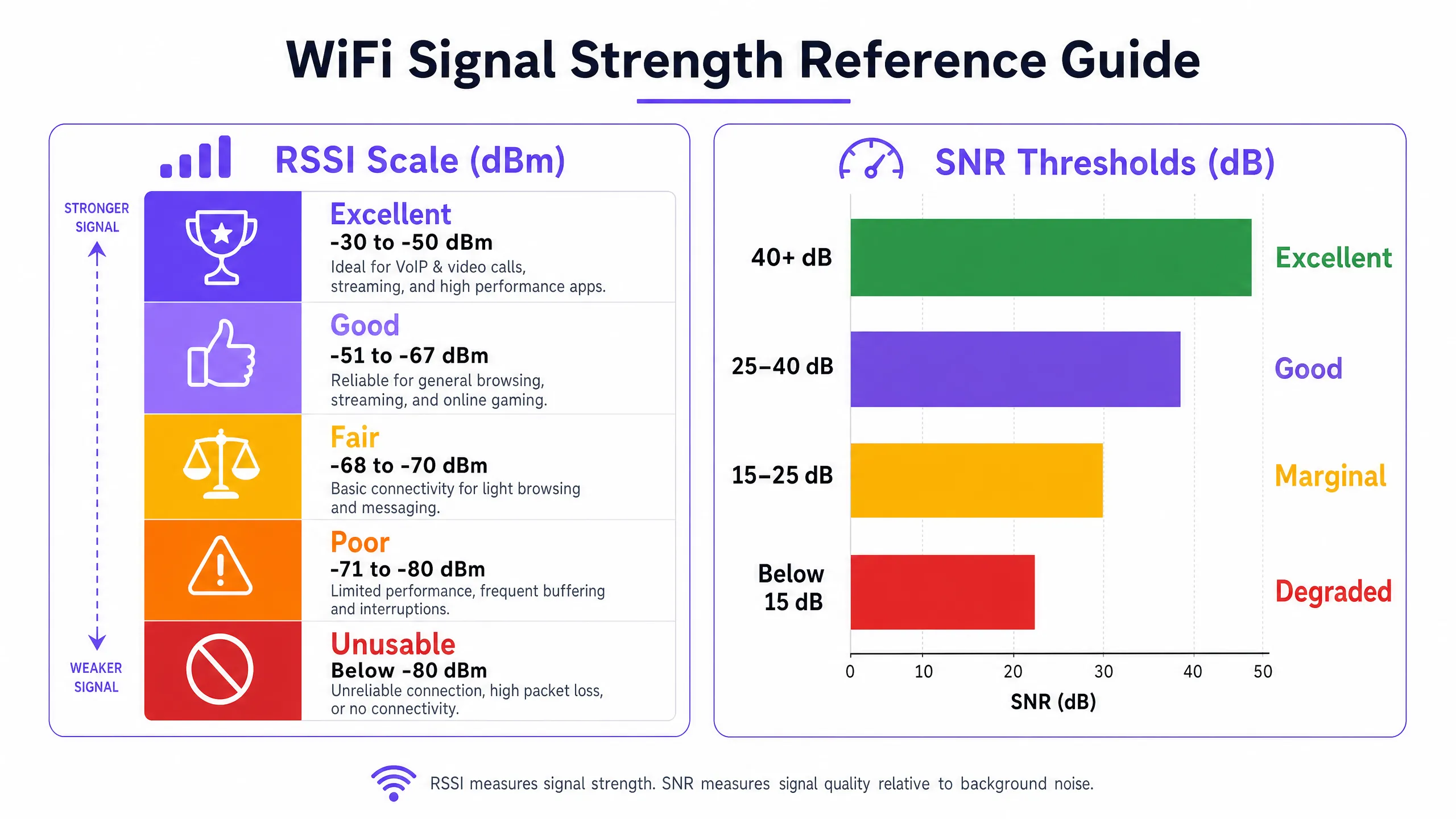

The following thresholds represent practical operating ranges for enterprise deployments:
| RSSI Range | Classification | Suitable Applications |
|---|---|---|
| -30 to -50 dBm | Excellent | VoIP, HD video conferencing, high-throughput data |
| -51 to -67 dBm | Good | All standard enterprise applications |
| -68 to -70 dBm | Marginal | Basic web browsing, email |
| -71 to -80 dBm | Poor | Occasional dropouts, high packet loss |
| Below -80 dBm | Unusable | Disconnection, unusable performance |
The -67 dBm threshold is the industry-standard minimum value for reliable enterprise connectivity. Most enterprise client devices are programmed to initiate a roaming scan when the signal drops below this level, making it a critical design parameter for cell overlap planning.

SNR: The Quality Multiplier
A strong RSSI is a necessary but insufficient condition for good network performance. SNR measures the difference between the received signal strength and the background RF noise floor, expressed in decibels (dB). It determines the Modulation and Coding Scheme (MCS) that devices can negotiate with the AP, which directly governs achievable throughput. WiFi 6 (802.11ax) supports up to 1024-QAM, but this requires an SNR of approximately 35 dB or higher. At lower SNR values, devices fall back to lower-order modulation schemes, which dramatically reduces throughput.
| SNR Range | Classification | Impact on Throughput |
|---|---|---|
| > 40 dB | Excellent | Maximum data rates (1024-QAM achievable) |
| 25 - 40 dB | Good | Reliable high-throughput operation |
| 15 - 25 dB | Marginal | Reduced data rates, increased retry rates |
| < 15 dB | Degraded | Significant packet loss, connection instability |
Co-Channel and Adjacent Channel Interference
In high-density environments - a conference centre during a large event, a retail store during peak trading days - interference is the primary limitation on network capacity. Co-channel interference (CCI) occurs when multiple APs transmit on the same channel within range of each other. Under the 802.11 CSMA/CA protocol, devices must wait for the channel to be clear before transmitting, which creates contention and reduces effective throughput. Adjacent channel interference (ACI) occurs when APs use overlapping channels - for example, channels 1 and 2 in the 2.4 GHz band - resulting in spectral overlap and signal degradation.
The 2.4 GHz band offers only three non-overlapping channels (1, 6, and 11), making it structurally unsuitable for high-density deployments. The 5 GHz band provides up to 24 non-overlapping 20 MHz channels, and the 6 GHz band (WiFi 6E/7) adds a further 59 channels, making them the correct targets for enterprise capacity planning.

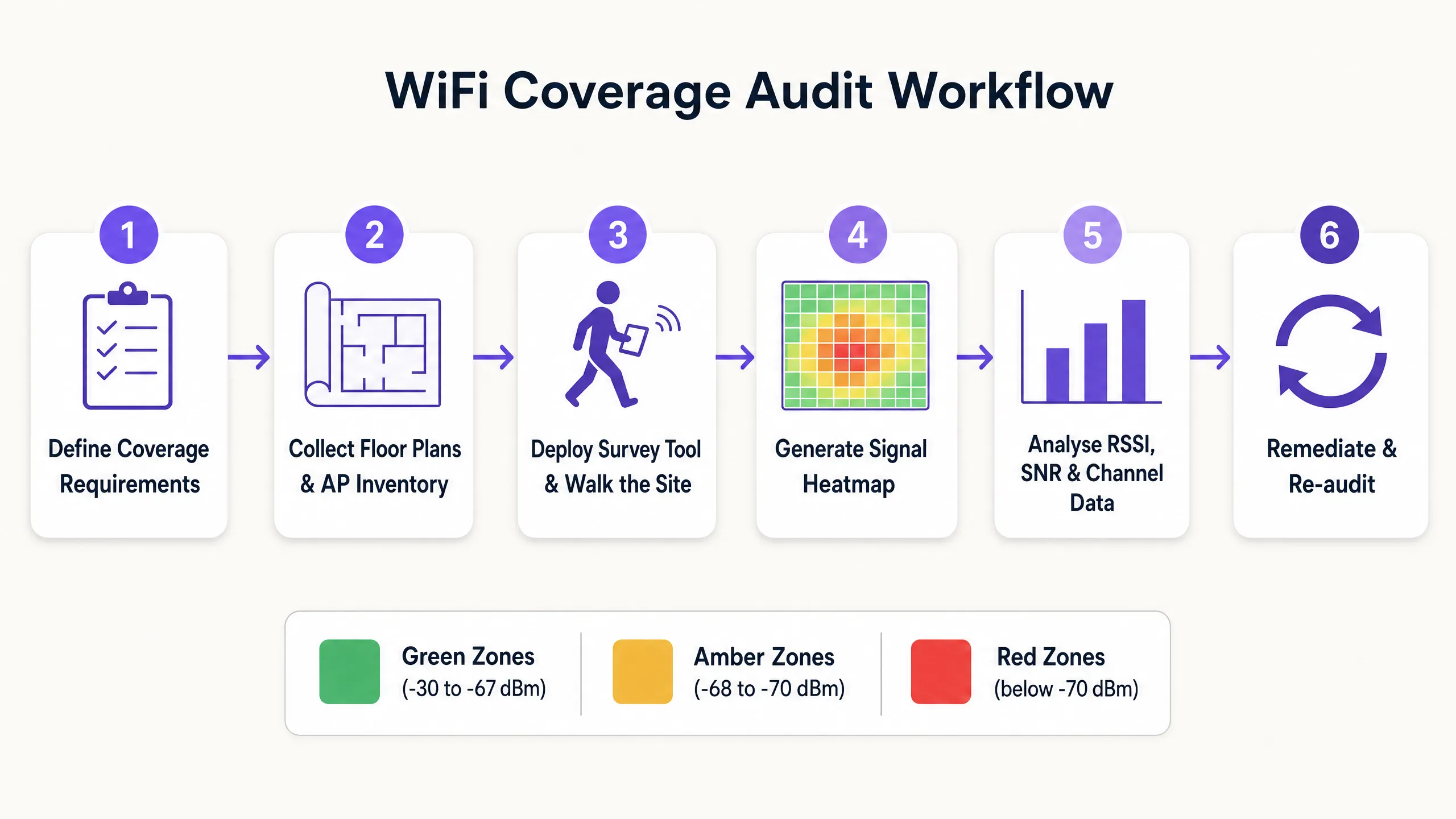

Implementation Guide: Conducting a WiFi Coverage Audit
A well-structured coverage audit is the foundation of any optimisation programme. The following methodology is vendor-neutral and applies to all environments, from a 50-room hotel to a 60,000-seat stadium.

Step 1: Define Coverage Requirements and Performance Thresholds
Before conducting any survey, document the specific requirements for the environment. The requirements of a warehouse running barcode scanners are completely different from a clinical environment supporting patient-monitoring devices, or a conference centre running high-density video conferencing. Determine the minimum acceptable RSSI and SNR thresholds for each application type, and identify any compliance requirements (such as PCI DSS for retail payment systems, or HIPAA-aligned criteria for healthcare environments).
Step 2: Gather Floor Plans and AP Inventory
Gather accurate, scaled floor plans for all areas to be covered. Import these into your survey tool and document the current AP inventory, including model, firmware version, transmit power settings, and channel assignments. This baseline is essential for correlating survey results with configuration parameters.
Step 3: Select the Appropriate Survey Type
Three distinct survey methodologies serve different purposes:
Predictive Survey: Uses software modelling to simulate the RF environment based on floor plans, wall materials, and AP placement. This is essential for greenfield deployments and major redesigns. Its accuracy depends on the quality of the building materials database used.
Passive Survey: The survey device monitors all RF traffic in the environment, capturing beacon frames from every visible AP to map RSSI, channel utilisation, and the presence of rogue devices. This is the standard method for auditing existing coverage and generating heatmaps. It does not require the survey device to associate with the network.
Active Survey: The survey device associates with the target network and actively transmits data (typically via iPerf or ICMP) to measure real-world throughput, latency, jitter, and roaming performance. This is the ultimate method for verifying that the network performs as designed under load.
Step 4: Perform the Walk Survey
For passive and active surveys, the technician walks the entire coverage area at a consistent pace, typically 0.5 to 1 metre per second, to ensure the survey tool captures sufficient data points per square metre. Pay special attention to areas with known attenuation sources: such as concrete pillars, metal shelving, lift shafts, and high-water-content areas (e.g., aquariums, large planters).
Step 5: Generate and Analyse Heatmaps
Following the survey, generate at a minimum the following heatmaps:
- RSSI Heatmap: Identifies dead zones and coverage gaps against your defined thresholds.
- SNR Heatmap: Highlights areas where signal quality is degraded due to interference.
- Channel Interference Heatmap: Identifies CCI and ACI hotspots.
- AP Coverage Overlap Heatmap: Verifies if cell overlap is sufficient for seamless roaming.
When reviewing heatmaps, ensure that coverage cell edges maintain a 15-20% overlap at the -67 dBm threshold. Insufficient overlap results in roaming failures; excessive overlap at high transmit power results in CCI.
Step 6: Remediate and Re-audit
Document all findings and prioritise remedial actions based on impact. Common remediation steps include adjusting AP transmit power, modifying channel assignments, relocating APs to overcome attenuation, adding APs to fill coverage gaps, and implementing band steering to push capable clients to 5 GHz. Following remediation, conduct a verification survey to ensure the changes achieved the desired outcomes.
Vous avez des questions sur votre configuration spécifique ?
Notre équipe collabore avec des exploitants de sites, des responsables informatiques et des ingénieurs réseau au sein de 80 000 sites. Réservez un appel de 20 minutes et nous vous montrerons comment d'autres professionnels comme vous ont résolu ce problème.
Best Practices for Enterprise WiFi Optimisation
Design for capacity, not just coverage. In modern enterprise environments, the challenge is rarely providing signal; it is supporting hundreds of concurrent devices with consistent performance. High-density designs require more APs operating at lower transmit power and with tighter channel reuse patterns. This is particularly relevant in hospitality venues and transport hubs where device density can be extremely high.
Standardise on 5 GHz and 6 GHz. The 2.4 GHz band is structurally congested. Move all capable corporate and staff devices to the 5 GHz or 6 GHz bands using band steering or SSID segregation. Reserve 2.4 GHz for legacy IoT devices that cannot operate at higher frequencies. For a detailed analysis of the performance impact of unmanaged device traffic on corporate WLANs, see The Hidden Cost of Telemetry Data on Corporate WLANs.
Implement robust authentication. Ensure corporate networks are secured by IEEE 802.1X and WPA3-Enterprise. For guest and visitor access, deploy a managed Guest WiFi solution with a secure Captive Portal. As discussed in How a wi fi assistant Enables Passwordless Access in 2026, modern authentication frameworks can eliminate password management hassles while maintaining security compliance.
Adopt a continuous monitoring approach. A point-in-time audit only captures a snapshot of the RF environment. The wireless environment is dynamic - new sources of interference emerge, device counts fluctuate, and physical alterations change wave propagation. Implement a WiFi Analytics platform to continuously monitor network health, client performance, and coverage metrics. This also enables the collection of footfall and dwell time data to support broader operational intelligence initiatives, including those aligned with smart city programmes such as those led by Iain Fox at Purple.
Troubleshooting and Risk Mitigation
When coverage or performance issues arise, a structured diagnostic approach prevents misdiagnosis and wasted remediation efforts.
1. Scope the problem. Is the issue affecting a single user, a specific area, or the entire venue? A single-user issue typically points to a client device problem (drivers, hardware, or roaming configuration). An area-specific issue points to the RF environment. A venue-wide issue points to the infrastructure (controllers, DHCP, DNS, or upstream connectivity).
2. Verify the physical layer. Ensure affected APs are receiving adequate PoE power, cabling is intact, and APs have not been physically obstructed or relocated since the last survey. A surprisingly high proportion of performance issues are caused by physical changes in the environment.
3. Analyse the RF environment. Use a spectrum analyser to identify non-WiFi sources of interference. Microwave ovens, wireless CCTV cameras, and Bluetooth devices operating in the 2.4 GHz band are common culprits. In industrial environments, variable-frequency drives and other motor control equipment can generate significant broadband RF noise.
4. Review AP configurations. Check transmit power levels, channel assignments, and firmware versions. Ensure dynamic radio management (DRM) policies are functioning correctly and that no APs have reverted to default high-power settings.
5. Audit client capabilities. Legacy client devices with outdated wireless drivers, or devices with aggressive power-saving settings, often exhibit connectivity issues regardless of network quality. Maintain a register of approved client hardware and driver versions for corporate-managed devices.
ROI and Business Impact
Investing in regular WiFi audits and optimisation delivers measurable, quantitative business value across multiple dimensions.
Staff productivity. Eliminating dead zones and interference ensures staff can access critical operational applications without interruption - whether that is inventory management on a retail sales floor, accessing patient records in a healthcare facility, or operational coordination in a transport hub. Reducing connectivity-related delays by just 5 minutes per day in a 200-person operation represents over 170 hours of recovered productivity annually.
Reduced support overhead. A stable, well-designed network generates significantly fewer helpdesk tickets. WiFi connectivity issues are consistently among the top three categories of IT support requests in large organisations. Resolving underlying RF issues rather than repeatedly treating symptoms reduces support volume sustainably.
Compliance and risk mitigation. For organisations subject to PCI DSS (retail payment environments), GDPR (any organisation processing personal data over WiFi), or sector-specific standards, having a documented and regularly audited wireless network is a compliance requirement. Rogue AP detection, enabled through passive survey tooling and continuous monitoring, is a specific PCI DSS requirement.
Operational intelligence. An optimised network delivers accurate, high-quality telemetry data. This data - which includes device counts, dwell times, and movement patterns - is the foundation of venue analytics. As demonstrated by Purple's offline mapping capabilities (Purple Launches Offline Map Mode for Seamless, Secure Navigation in WiFi Hotspots), a well-designed wireless network enables advanced location services that accelerate both operational efficiency and visitor experience.
Définitions clés
RSSI (Received Signal Strength Indicator)
Une mesure du niveau de puissance du signal RF reçu par l'appareil client, exprimée en décibels négatifs par rapport à un milliwatt (dBm). Les valeurs plus proches de zéro indiquent un signal plus fort.
La mesure principale pour évaluer la couverture de base. Utilisée pour identifier les zones mortes et valider que la force du signal atteint le seuil minimum pour l'application cible.
SNR (Signal-to-Noise Ratio)
La différence entre la force du signal reçu (RSSI) et le bruit de fond RF, exprimée en décibels (dB). Détermine le schéma de modulation que les appareils peuvent négocier, régissant directement le débit.
Crucial pour diagnostiquer les problèmes de performance dans les environnements où l'RSSI semble adéquat mais le débit est médiocre. La mesure clé pour identifier la dégradation liée aux interférences.
Co-Channel Interference (CCI)
Interférence causée lorsque plusieurs AP à portée les uns des autres transmettent sur le même canal, forçant les appareils à différer la transmission selon le protocole 802.11 CSMA/CA.
La cause principale de la dégradation de la capacité dans les déploiements à haute densité. Atténuée par une planification minutieuse des canaux, une gestion radio dynamique et la réduction de la puissance de transmission des AP.
Adjacent Channel Interference (ACI)
Interférence causée par des AP transmettant sur des canaux se chevauchant spectralement (par exemple, les canaux 1 et 2 dans la bande 2,4 GHz), provoquant un débordement de signal entre les canaux.
Évitée en utilisant uniquement des canaux non chevauchants : 1, 6 et 11 dans la bande 2,4 GHz. N'est pas un problème dans les bandes 5 GHz ou 6 GHz lors de l'utilisation de largeurs de canal de 20 MHz.
Attenuation
La perte de force du signal RF lorsque les ondes traversent des objets physiques. L'atténuation varie considérablement selon le matériau : le verre cause une perte d'environ 2 dB, la cloison sèche environ 3 dB, le béton environ 10 à 15 dB, et le métal provoque une réflexion quasi totale.
Doit être prise en compte dans les études prédictives et les décisions d'emplacement physique des AP. Particulièrement importante dans les entrepôts, les hôpitaux et les sites dotés d'infrastructures métalliques.
Passive Survey
Une méthode d'étude de site dans laquelle l'outil d'analyse écoute tout le trafic RF sans s'associer à aucun réseau, capturant les trames de balise (beacon frames) pour cartographier l'RSSI, l'utilisation des canaux et la présence d'AP non autorisés.
La méthode standard pour auditer la couverture existante et générer des cartes de chaleur. Ne nécessite pas d'identifiants réseau et peut détecter tous les AP visibles, y compris les appareils non autorisés.
Active Survey
Une méthode d'étude de site dans laquelle l'appareil d'analyse s'associe au réseau cible et transmet activement des données pour mesurer le débit réel, la latence, la gigue et les performances d'itinérance (roaming).
Utilisée pour valider les performances réelles du réseau dans des conditions de charge simulées. Indispensable pour les applications ayant des exigences strictes en matière de latence ou de débit, telles que la VoIP ou les systèmes de contrôle AGV.
Roaming (802.11r / Fast BSS Transition)
Le processus par lequel un appareil client passe d'un AP à un autre lorsqu'il se déplace dans un site. La norme 802.11r (Fast BSS Transition) réduit la surcharge d'authentification pendant l'itinérance, minimisant ainsi la latence de transition.
Nécessite une conception minutieuse du chevauchement des cellules (15 à 20 % à -67 dBm) pour garantir des transitions fluides. Crucial pour les applications de voix, de vidéo et de contrôle en temps réel. Le comportement de client collant (sticky client) — où les appareils s'accrochent à un signal faible — est un mode d'échec d'itinérance courant.
Exemples concrets
Un hôtel de luxe de 300 chambres fait face à de fréquentes plaintes de clients et du personnel concernant des coupures d'appels VoIP et une mauvaise qualité de streaming vidéo dans l'aile Ouest récemment rénovée. L'équipe informatique a confirmé via le système de gestion du réseau que tous les AP de l'aile sont en ligne et affichent un statut normal.
Étape 1 : Déployer un technicien pour réaliser une étude de site active et passive combinée de l'aile Ouest à l'aide d'un outil d'étude professionnel. Étape 2 : Générer une carte thermique RSSI — celle-ci montre que la force du signal est généralement supérieure à -67 dBm dans toute l'aile, ce qui exclut les lacunes de couverture de base. Étape 3 : Générer une carte thermique SNR — celle-ci révèle des zones importantes où le SNR descend en dessous de 15 dB, en particulier dans les couloirs et les salles de réunion. Étape 4 : Générer une carte thermique des interférences de canaux — celle-ci identifie de graves interférences co-canal (CCI) causées par les AP nouvellement installés fonctionnant à la puissance d'émission maximale (23 dBm) sur les mêmes canaux 5 GHz que les AP adjacents. Étape 5 : Résolution — implémenter un profil de gestion radio dynamique (DRM) pour réduire automatiquement la puissance d'émission à 8–12 dBm et attribuer des canaux sans chevauchement. Désactiver les radios 2.4 GHz sur un AP sur deux pour réduire la CCI sur la bande existante. Étape 6 : Réaliser une étude active de validation pour confirmer que le SNR s'est amélioré au-dessus de 25 dB dans toute l'aile et que les performances d'itinérance respectent le seuil de la VoIP.
Un grand centre de distribution logistique déploie une flotte de véhicules guidés autonomes (AGV) qui nécessitent une connectivité WiFi continue et à faible latence. Lors des premiers tests, les AGV se déconnectent fréquemment lors des transitions entre les allées, ce qui entraîne des perturbations opérationnelles.
Étape 1 : Documenter les exigences de connectivité des AGV — RSSI minimal de -65 dBm, SNR supérieur à 25 dB et latence d'itinérance inférieure à 50 ms pour le protocole de contrôle. Étape 2 : Réaliser une étude active le long de tous les itinéraires prévus pour les AGV, avec l'outil d'étude configuré pour simuler le profil client de l'AGV. Étape 3 : L'analyse révèle que les AP existants, montés à 15 mètres de hauteur au plafond avec des antennes omnidirectionnelles, fournissent un signal adéquat dans les allées vides, mais que le RSSI chute à -78 dBm lorsque les allées sont entièrement remplies d'étagères métalliques et de produits liquides — des matériaux ayant des coefficients d'atténuation RF élevés. Étape 4 : Le plan de canaux montre également de la CCI entre les AP partageant des canaux dans des allées adjacentes. Étape 5 : Résolution — reconcevoir le WLAN en utilisant des antennes directives (par exemple, des antennes patch de 8 dBi) montées aux extrémités des allées à une hauteur de 2 mètres, orientant l'énergie RF le long des couloirs. Implémenter un SSID dédié pour les AGV avec le protocole 802.11r (Fast BSS Transition) activé pour réduire la latence d'itinérance. Étape 6 : Valider par une étude active le long de tous les itinéraires d'AGV dans des conditions de charge de stock maximale.
Questions d'entraînement
Q1. Le responsable informatique d'un hôpital reçoit des plaintes du personnel infirmier concernant des appels coupés sur leurs combinés VoIP dans un service spécifique. Une étude passive confirme que le RSSI dans tout le service se situe constamment entre -55 dBm et -62 dBm. Quelle est la cause profonde la plus probable, et quelle étape de diagnostic doit être entreprise ensuite ?
Conseil : Le RSSI se situe largement dans la plage acceptable. Réfléchissez à l'autre métrique qui détermine si ce signal peut prendre en charge le trafic VoIP.
Voir la réponse type
Le problème est presque certainement un faible SNR plutôt qu'un manque de couverture. Un RSSI de -55 à -62 dBm est excellent, le signal n'est donc pas en cause. L'étape suivante consiste à générer une carte thermique du SNR pour le service. Un faible SNR dans ce scénario est probablement causé par des interférences co-canal (CCI) provenant d'AP adjacents, ou potentiellement par des sources d'interférences non-WiFi telles que des équipements médicaux fonctionnant dans la bande 2,4 GHz. Une analyse de spectre doit également être menée pour identifier les sources d'interférences non-WiFi.
Q2. Vous concevez un WLAN pour un centre de conférence à haute densité qui accueillera des événements comptant jusqu'à 2 000 appareils simultanés. Votre étude prédictive indique que 60 AP sont nécessaires pour atteindre la capacité requise. Comment devez-vous aborder la configuration radio 2,4 GHz ?
Conseil : Prenez en compte le nombre de canaux sans chevauchement disponibles dans la bande 2,4 GHz par rapport au nombre d'AP.
Voir la réponse type
Les radios 2,4 GHz sur la majorité des AP doivent être désactivées. Avec seulement trois canaux sans chevauchement (1, 6 et 11) disponibles dans la bande 2,4 GHz, déployer 60 AP transmettant tous en 2,4 GHz dans un seul espace créerait des interférences co-canal catastrophiques, rendant la bande inutilisable. Une approche courante consiste à activer le 2,4 GHz sur environ un AP sur quatre pour fournir une couverture de base aux appareils existants, tout en orientant tous les clients compatibles vers les bandes 5 GHz et 6 GHz où il existe suffisamment de canaux sans chevauchement pour prendre en charge la totalité des AP.
Q3. Un responsable de magasin de détail signale que les performances WiFi près de l'entrée principale sont médiocres. Une étude passive révèle un RSSI de -77 dBm à l'entrée. L'AP le plus proche est situé à 18 mètres, derrière un pilier en béton structurel. Quelle est la méthode de remédiation ?
Conseil : Prenez en compte les caractéristiques d'atténuation de l'obstacle physique et les options disponibles pour améliorer la couverture.
Voir la réponse type
Le pilier en béton provoque une atténuation RF importante, créant une zone d'ombre de couverture à l'entrée. À -77 dBm, le signal est dans la plage "médiocre" et insuffisant pour une connectivité fiable. La principale option de remédiation consiste à installer un AP supplémentaire près de l'entrée pour fournir une couverture directe et sans obstacle. Si le câblage vers cet emplacement n'est pas réalisable, l'AP existant pourrait être déplacé vers une position en ligne de mire directe avec l'entrée. Augmenter la puissance de transmission de l'AP existant a peu de chances d'être efficace — l'atténuation d'un pilier en béton est généralement de 10 à 15 dB, et augmenter la puissance de transmission de cette valeur provoquerait probablement des CCI avec d'autres AP du magasin.
